技术领域

本实用新型涉及生态修复技术领域，具体为一种生态修复用树木固定装置。

背景技术

为了维护现代生态平衡，种植树木是不可或缺的环节，但是在树木种植的过程中，往往需要使用支撑固定装置来对树木进行固定，以减少风力对刚种植的树木带来的负面影响，但是在固定的过程中往往需要使用固定装置和木材进行支撑，不仅支撑效果不美观，而且还会浪费大量木材，而木材往往占用空间较大，运输也不方便，而且木材也不能根据树木所支撑的高度进行调节长度，还需要工作人员准备不同长度的木材来支撑不同高度的树木，同时普通的固定装置也很难根据树木的直径来调节大小，使得树木与固定装置之间留有空隙，从而不能起到良好的固定支撑作用，降低了树木固定装置的实用性，因此，急需一种便于调节的生态修复用树木固定装置来解决上述问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种生态修复用树木固定装置，解决了在固定的过程中往往需要使用固定装置和木材进行支撑，不仅支撑效果不美观，而且还会浪费大量木材，而木材往往占用空间较大，运输也不方便，而且木材也不能根据树木所支撑的高度进行调节长度，还需要工作人员准备不同长度的木材来支撑不同高度的树木，同时普通的固定装置也很难根据树木的直径来调节大小，使得树木与固定装置之间留有空隙，从而不能起到良好的固定支撑作用，降低了树木固定装置的实用性的问题。

(二)技术方案

为达到以上目的，本实用新型采取的技术方案是：一种生态修复用树木固定装置，包括固定带，所述固定带外套接有三个套筒，所述套筒的外表面固定连接有第一挂钩，所述第一挂钩内设置有第二挂钩，所述第二挂钩的右侧面与钢索的一端固定连接，所述钢索的另一端穿过壳体上表面卡接的绳套并缠绕连接在绳盘外，所述绳盘的左右两侧面均固定连接有转轴。

所述转轴套接在第一轴承内，且两个第一轴承分别卡接在壳体的左右两侧面，且右侧转轴的右端与第一转把的左侧面固定连接，所述第一转把的上表面固定连接有固定装置，所述壳体的右侧面开设有若干个第一卡槽，所述固定装置设置在其中一个第一卡槽内，所述壳体的下表面与固定板的上表面固定连接，所述固定板的上表面卡接有第二轴承，所述第二轴承内套接有螺旋杆。

所述螺旋杆的顶端与第二转把的下表面固定连接，所述固定带的一端与连接筒的左侧面固定连接，所述固定带的另一端穿过连接筒并延伸至其外部，所述固定带的正面开设有若干个第二卡槽，且其中一个第二卡槽内设置有滑杆，所述滑杆套接在连接筒正面卡接的滑套内，所述滑杆的正面与拉环的背面固定连接，所述滑杆外套接有弹簧，所述弹簧的两端分别与拉环的背面和滑套的正面固定连接。

优选的，所述固定装置包括螺母，所述螺母固定连接在第一转把的上表面，所述螺母内螺纹连接有螺栓，所述螺栓设置在第一卡槽内。

优选的，所述螺栓的右端固定连接有转环，转环外设置有防滑纹。

优选的，所述第二转把的上表面固定连接有两个防滑凸块，所述套筒的左侧面固定连接有海绵垫。

优选的，所述转轴外套接有扭簧，所述扭簧的两端分别与绳盘的右侧面与第一轴承的左侧面固定连接。

(三)有益效果

本实用新型的有益效果在于：

1、该生态修复用树木固定装置，通过固定带、拉环、滑杆、第一卡槽、连接筒、弹簧、套筒、钢索、螺栓、螺母和第二卡槽之间的相互配合，当需要对较细并且较低的树木进行支撑时，工作人员可以先将固定带缠绕在需要固定的树干上的合适位置，再通过拉环将滑杆向前拉出第一卡槽，再将固定带的一端穿过连接筒并收紧之后松开拉环，使得弹簧可以利用自身的拉力带动拉环和滑杆向后移动并卡入适当的第一卡槽内，工作人员可以根据实际情况挪动套筒，使得三个套筒均匀分布，当需要调节钢索伸出的长度时，工作人员可以通过转环向前拧松螺栓，使得螺栓在与螺母的螺纹连接作用下向右移动并脱离第二卡槽，使得工作人员可以根据实际情况向上拉动钢索，当钢索在壳体外的长度合适时，再通过转环向后拧紧螺栓，使得螺栓在与螺母的螺纹连接作用下向左移动并卡入适当的第二卡槽，使得本实用新型不仅可以节省木材，还节省了固定装置运输时所占用的空间，而且较为美观，同时还可以根据树木的直径和树木的高度来调节固定带的松紧度和钢索伸出的长度，避免了树木与固定装置之间留有较大的空隙而不能起到良好的固定支撑作用的问题，提高了本实用新型的实用性。

2、该生态修复用树木固定装置，通过在第二转把的上表面设置两个防滑凸块，从而可以增大工作人员手掌与第二转把之间的摩擦力，使得工作人员通过第二转把转动螺旋杆更加方便省力，不易滑动。

3、该生态修复用树木固定装置，通过设置螺旋杆，使得螺旋杆转入地面时可以对固定板的位置进行固定，从而使得固定板在被固定之后很难被外力直接拔起，使得树木被固定的更加稳定。

附图说明

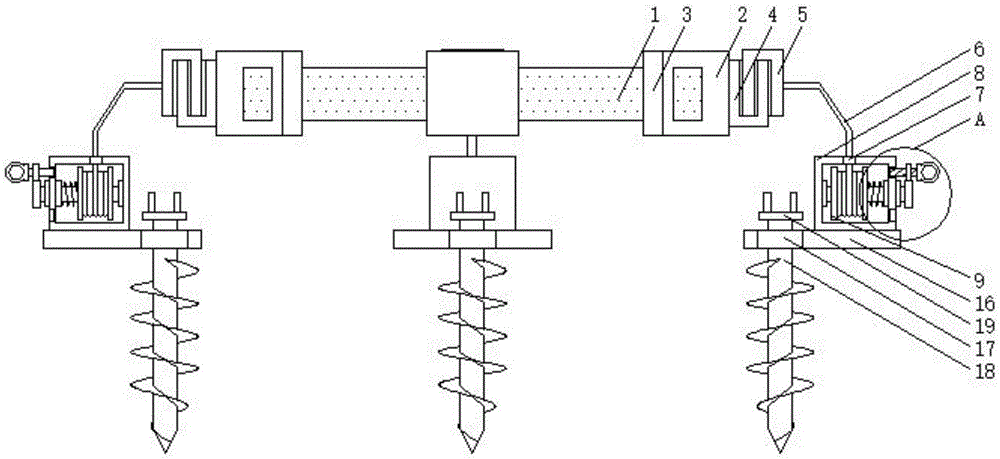

图1为本实用新型正视的剖面结构示意图；

图2为本实用新型俯视的局部剖面结构示意图；

图3为本实用新型A处放大的结构示意图；

图4为本实用新型B处放大的结构示意图。

图中：1固定带、2套筒、3海绵垫、4第一挂钩、5第二挂钩、6钢索、7绳套、8壳体、9绳盘、10转轴、11第一轴承、12扭簧、13第一转把、14固定装置、141螺母、142螺栓、15第一卡槽、16固定板、17第二轴承、18螺旋杆、19第二转把、20连接筒、21第二卡槽、22滑杆、23滑套、24拉环、25弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种生态修复用树木固定装置，包括固定带1，固定带1外套接有三个套筒2，通过设置套筒2，且在套筒2内设置防滑纹，从而可以增大套筒2与固定带1之间的摩擦力，从而可以避免在收紧固定带1时套筒2滑动而影响本实用新型正常使用的问题，但是在使用之前工作人员可以根据实际情况用力挪动套筒2，使得三个套筒2均匀分布，而且工作人员可以根据树木的直径适当的添加或者减少套筒2的数量，从而使得树木被固定的更加稳定，套筒2的左侧面固定连接有海绵垫3，通过设置海绵垫3，从而可以减少支撑过程中套筒2对树木的树干带来的损伤，保障了树木的正常生长，套筒2的外表面固定连接有第一挂钩4，第一挂钩4内设置有第二挂钩5，通过设置第一挂钩4和第二挂钩5，使得第二挂钩5卡入第一挂钩4内时可以将钢索6和固定带1之间进行连接，从而方便了工作人员对钢索6和固定带1之间的连接，而当不需要使用本实用新型时可以将钢索6和固定带1分开存放，减少了本实用新型的占用空间，第二挂钩5的右侧面与钢索6的一端固定连接，钢索6的另一端穿过壳体8上表面卡接的绳套7并缠绕连接在绳盘9外，绳盘9的左右两侧面均固定连接有转轴10，转轴10外套接有扭簧12，扭簧12的两端分别与绳盘9的右侧面与第一轴承11的左侧面固定连接，通过设置扭簧12，使得当工作人员放松钢索6时，扭簧12可以利用自身的扭力带动转轴10和绳盘9反转并收紧钢索6，从而减少钢索6在壳体8外的长度。

转轴10套接在第一轴承11内，且两个第一轴承11分别卡接在壳体8的左右两侧面，通过设置第一轴承11，使得转轴10和绳盘9转动时可以在第一轴承11内转动，从而可以为绳盘9的转动提供一个支撑点，使得绳盘9转动的更加稳定，且右侧转轴10的右端与第一转把13的左侧面固定连接，第一转把13的上表面固定连接有固定装置14，固定装置14包括螺母141，螺母141固定连接在第一转把13的上表面，螺母141内螺纹连接有螺栓142，螺栓142设置在第一卡槽15内，通过设置螺栓142，使得当螺栓142卡入第一卡槽15内时可以对绳盘9的角度进行固定，从而对钢索6伸出壳体8外的长度进行限定，方便了工作人员使用，螺栓142的右端固定连接有转环，转环外设置有防滑纹，通过设置转环，且在转环外设置防滑纹，从而可以增大工作人员手掌与螺栓142之间的摩擦力和接触面积，使得工作人员通过转环转动螺栓142更加方便省力，不易滑动，壳体8的右侧面开设有若干个第一卡槽15，固定装置14设置在其中一个第一卡槽15内，壳体8的下表面与固定板16的上表面固定连接，固定板16的上表面卡接有第二轴承17，第二轴承17内套接有螺旋杆18，通过设置螺旋杆18，使得螺旋杆18转入地面时可以对固定板16的位置进行固定，从而使得固定板16在被固定之后很难被外力直接拔起，使得树木被固定的更加稳定。

螺旋杆18的顶端与第二转把19的下表面固定连接，第二转把19的上表面固定连接有两个防滑凸块，通过在第二转把19的上表面设置两个防滑凸块，从而可以增大工作人员手掌与第二转把19之间的摩擦力，使得工作人员通过第二转把19转动螺旋杆18更加方便省力，不易滑动，固定带1的一端与连接筒20的左侧面固定连接，固定带1的另一端穿过连接筒20并延伸至其外部，固定带1的正面开设有若干个第二卡槽21，且其中一个第二卡槽21内设置有滑杆22，通过设置滑杆22，使得当滑杆22卡入卡槽内时可以对固定带1套接在树木上的长度进行限定，从而使得本实用新型可以适应不同直径的树木，进一步的提高了本实用新型的实用性，滑杆22套接在连接筒20正面卡接的滑套23内，滑杆22的正面与拉环24的背面固定连接，滑杆22外套接有弹簧25，弹簧25的两端分别与拉环24的背面和滑套23的正面固定连接，通过设置弹簧25，使得当工作人员松开拉环24时，弹簧25可以利用自身的拉力带动拉环24和滑杆22向后移动并卡入适当的第一卡槽15内。

本实用新型的操作步骤为：

S1、工作人员可以先将固定带1缠绕在需要固定的树干上的合适位置，再通过拉环24将滑杆22向前拉出第一卡槽15，再将固定带1的一端穿过连接筒20并收紧之后松开拉环24，使得弹簧25可以利用自身的拉力带动拉环24和滑杆22向后移动并卡入适当的第一卡槽15内，工作人员可以根据实际情况挪动套筒2，使得三个套筒2均匀分布；

S2、当需要增加钢索6伸出的长度时，工作人员可以通过转环向前拧松螺栓142，使得螺栓142在与螺母141的螺纹连接作用下向右移动并脱离第二卡槽21，使得工作人员可以根据实际情况向上拉动钢索6，当钢索6在壳体8外的长度合适时，再通过转环向后拧紧螺栓142，使得螺栓142在与螺母141的螺纹连接作用下向左移动并卡入适当的第二卡槽21；

S3、当需要减少钢索6伸出的长度时，工作人员可以通过转环向前拧松螺栓142，使得螺栓142在与螺母141的螺纹连接作用下向右移动并脱离第二卡槽21，使得扭簧12可以利用自身的扭力带动转轴10和绳盘9反转并收紧钢索6，当钢索6在壳体8外的长度合适时，再通过转环向后拧紧螺栓142，使得螺栓142在与螺母141的螺纹连接作用下向左移动并卡入适当的第二卡槽21，当需要对树木进行固定时，工作人员可以通过向右转动第二转把19和螺旋杆18将螺旋杆18旋入土地内，从而对固定板16的位置进行固定。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
