技术领域

本实用新型涉及建筑结构技术领域，更具体地说，涉及一种具有缓冲效果的抗风支柱。

背景技术

抗风柱是单层工业厂房山墙处的结构组成构件，抗风柱的作用主要是传递山墙的风荷载，上通过铰节点与钢梁的连接传递给屋盖系统而至于整个排架承重结构，下通过与基础的连接传递给基础。

传统的抗风柱结构简单，只能针对小风力实现抗风作用，在沿海区域或者特殊天气时，抗风能力存在不足，并且传统的抗风柱缓冲性能不佳，在受到风吹时，不能将冲击力进行吸收、缓冲，结构容易受到损坏，而且连接固定不牢固。

实用新型内容

(一)技术问题

为了解决上述的技术问题，本实用新型提供了一种具有缓冲效果的抗风支柱，以解决传统的抗风柱缓冲性能不佳，在受到风吹时，不能将冲击力进行吸收、缓冲，结构容易受到损坏，而且连接固定不牢固问题。

(二)技术方案

为了实现上述目的，本实用新型提供：一种具有缓冲效果的抗风支柱，包括：底座、底部固定套筒、固定螺栓一、柱体、支撑板、安装板一、固定槽、缓冲垫、缓冲杆、限位块、弹簧、钢结构、连接孔、安装板二、加强板、固定螺栓二、支撑杆、固定板、固定螺栓三、凹槽、凸块、固定件、螺栓孔一、螺栓孔二，其特征在于，所述底座的上端中间固定连接有柱体，所述柱体周围设有底部固定套筒，所述底部固定套筒通过固定螺栓一与底座固定连接，所述柱体的上端与支撑板固定连接，所述支撑板的上端与安装板一固定连接，所述安装板一的上端中间位置设有固定槽，所述固定槽的底部设有缓冲垫，所述固定槽的底部中间位置设有缓冲杆，所述缓冲垫的上面固定连接有钢结构，所述钢结构的一端底部设有连接孔周围设有凹槽，所述缓冲杆与钢结构底部的连接孔套接，所述钢结构的底部周围设有固定件，所述固定件与钢结构底部套接，所述固定件内壁上的凸块与钢结构底部的凹槽套接，所述固定件的两端与安装板二固定连接，所述安装板二的上端设有加强板，所述加强板和安装板二的通过固定螺栓二与安装板一固定连接，所述加强板的一端与支撑杆的一端固定连接，所述支撑杆的另一端与固定板底部固定连接，所述固定板通过固定螺栓三、螺栓孔一、螺栓孔二与钢结构固定连接。

优选的，所述钢结构是两端大中间小的圆柱形结构。

优选的，所述固定板是一半圆环形状。

优选的，所述固定件是一圆台结构，固定件的中间为空心结构。

优选的，所述缓冲杆内部设有弹簧和限位块。

(三)有益效果

1、本实用新型解决了传统的抗风柱缓冲性能不佳，在受到风吹时，不能将冲击力进行吸收、缓冲，结构容易受到损坏，而且连接固定不牢固问题。

2、其次，设有的缓冲垫和缓冲杆可以对柱子承受的重力和对风的冲击力进行吸收和缓冲，能够更好的保护了柱子不被损坏。

3、再者，固定件的设置可以使的柱子与钢结构的连接更加固定，减少了风的冲击力使得连接松动的问题。

附图说明

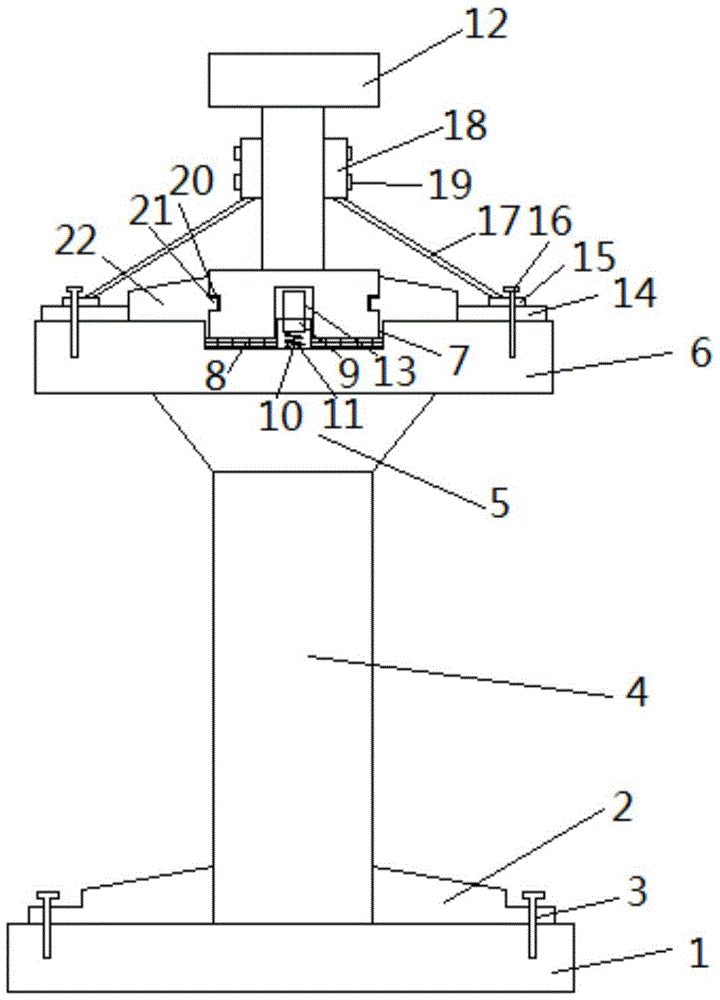

图1为本实用新型整体结构示意图。

图2为本实用新型结构钢结构立体图。

图3为本实用新型结构固定板立体结构图。

图中，部件名称与附图编号的对应关系为：底座1、底部固定套筒2、固定螺栓一3、柱体4、支撑板5、安装板一6、固定槽7、缓冲垫8、缓冲杆9、限位块10、弹簧11、钢结构12、连接孔13、安装板二14、加强板15、固定螺栓二16、支撑杆17、固定板18、固定螺栓三19、凹槽20、凸块21、固定件22、螺栓孔一23、螺栓孔二24。

具体实施方式

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例：

参阅图1-图3所示；

本实施例提供了一种具有缓冲效果的抗风支柱，包括：底座1、底部固定套筒2、固定螺栓一3、柱体4、支撑板5、安装板一6、固定槽7、缓冲垫8、缓冲杆9、限位块10、弹簧11、钢结构12、连接孔13、安装板二14、加强板15、固定螺栓二16、支撑杆17、固定板18、固定螺栓三19、凹槽20、凸块21、固定件22、螺栓孔一23、螺栓孔二24，其特征在于，底座1的上端中间固定连接有柱体4，柱体4周围设有底部固定套筒2，底部固定套筒2通过固定螺栓一3与底座1固定连接，柱体4的上端与支撑板5固定连接，支撑板5的上端与安装板一6固定连接，安装板一6的上端中间位置设有固定槽7，固定槽7的底部设有缓冲垫8，固定槽7的底部中间位置设有缓冲杆9，缓冲垫8的上面固定连接有钢结构12，钢结构12的一端底部设有连接孔13周围设有凹槽20，缓冲杆9与钢结构12底部的连接孔13套接，钢结构12的底部周围设有固定件22，固定件22与钢结构12底部套接，固定件22内壁上的凸块21与钢结构12底部的凹槽20套接，固定件22的两端与安装板二14固定连接，安装板二14的上端设有加强板15，加强板15和安装板二14的通过固定螺栓二16与安装板一6固定连接，加强板15的一端与支撑杆17的一端固定连接，支撑杆17的另一端与固定板18底部固定连接，固定板18通过固定螺栓三19、螺栓孔一23、螺栓孔二24与钢结构12固定连接。

其中，钢结构12是两端大中间小的圆柱形结构，可以方便将钢结构12与固定槽7进行套接，然后在通过固定件22将钢结构12进行套接，起到更好的固定和缓冲的作用。

其中，固定板18是一半圆环形状，固定板18通过固定螺栓三19、螺栓孔一、螺栓孔二固定连接在钢结构12的中间位置，方便支撑杆17对其进行固定，减少了风的冲击力对柱的损坏。

其中，固定件22是一圆台结构，固定件22的中间为空心结构，方便钢结构12穿过固定件22与安装板一6上的固定槽7套接。

其中，缓冲杆9内部设有弹簧11和限位块10，起到了缓冲的效果，使柱子与钢结构12之间的连接更加牢固。

工作原理：在使用过程中将钢结构12穿过固定件22与安装板一6上的固定槽7进行套接，然后通过固定件22两端的安装板二14对固定件22和钢结构12进行固定，然后将固定板18连接到钢结构12的中间，将支撑杆17两端连接在固定板18的下端和加强板15的一端来对连接处进行加固，然后将安装板一6与支撑板5连接，然后将支撑板5与柱体4连接，最后将柱体4的底部通过底部固定套筒2和固定螺栓一3与底座1进行固定连接。
