技术领域

本实用新型涉及电力检修技术领域，更具体的，涉及一种便于操作的导线压线钳。

背景技术

导线压线钳是一种用来连接铜、铝导线的五金工具，特别是在铝绞线和钢芯铝绞线敷设施工中常要用到它。铝的产量多，价格便宜，因此，铝线已越来越广泛地代替铜线，生产的铝线有镀锡的和不镀锡的两种，镀锡铝线一般可采用像铜线一样的连接方法，不镀锌的铝线很容易氧化，若连接不妥，连接处就会发热，甚至会影响电路安全。

现有导线压线钳在使用时功能单一，同时需要对不同功能的钳子进行更换，使得装置在进行使用时操作较为繁复。

实用新型内容

本实用新型旨在于解决背景中现有导线压线钳在使用时功能单一，同时需要对不同功能的钳子进行更换，使得装置在进行使用时操作较为繁复的问题，从而提供一种便于操作的导线压线钳。

为实现上述目的，本实用新型提供如下技术方案：一种便于操作的导线压线钳，包括钳板，钳板数量为两个，两个所述钳板的中部均一体化设置有卡箍管，两个所述卡箍管中间活动连接有滚珠，两个所述钳板中部铰接有钳头转轴，两个所述钳板一端通过钳头转轴一体化设置有钳头，两个所述钳板内部通过滚珠转动连接有承压轴，两个所述承压轴另一端一体化设置有把手，两个所述把手靠近钳板一侧固定连接有之间固定设置有滑动插销，两个所述把手下方内部固定设有螺丝刀转轴，两个所述把手内部分别通过螺丝刀转轴一体化设有一字螺丝刀和十字螺丝刀，两个所述钳板一侧从上到下分别对应一体化设置有剥线口和剪线口，两个所述钳板另一侧从上到下分别对应一体化设置有网线压线口和端子压线口，两个所述把手内侧对应一体化设置有虎口。

优选的，两个所述钳头转轴之间铰接，钳板通过钳头转轴进行旋转。

优选的，所述钳板、钳头转轴、滑动插销、把手、螺丝刀转轴均为两个，均呈对称设置。

优选的，两个所述钳板靠近滑动插销一侧，以卡箍管为中线点对角设置有销孔，销孔与滑动插销中的销子之间契合并活动连接。

优选的，所述把手外侧为中空设置，一字螺丝刀和十字螺丝刀通过螺丝刀转轴与把手进行活动。

优选的，所述剥线口和剪线口、网线压线口和端子压线口以及虎口的数量和位置均为对应设置，滚珠外部嵌套有滚珠套，且承压轴避免一体化设置有防脱销，承压轴与卡箍管之间形状契合。

优选的，所述承压轴、卡箍管、钳板和把手整体均为高强度钢材质承压轴、卡箍管、钳板和把手。

本实用新型提供了一种便于操作的导线压线钳，具有以下有益效果：

1、该种便于操作的导线压线钳由于滚珠呈球状，具有良好的支撑作用，可以将承压轴上的力均匀的导入到钳板上，同时滚珠配合防脱销使得钳板可以以承压轴进行转动，而不会发生脱出，两个剥线口合并可以对铜线的线皮进行脱离作用，两个剪线口合并可以对线材进行切断，网线压线口可以将网线压入到水晶头中，端子压线口可以向线材与端子之间固定，虎口可以对管材进行夹取，使得整个装置在进行使用时功能性更强。

2、该种便于操作的导线压线钳设置将滑动插销内部的插销移动到滑动插销内部时，可以使得钳板以承压轴为轴进行转动，进而对钳板两侧的各种切口进行切换，切换完成之后，再使得滑动插销内部的插销伸出至销孔中去，进而达到对钳板固定的目的，使得装置在进行使用时更加的灵活，对不同种类的线材进行处理时更便于操作，不需要切换工具。

附图说明

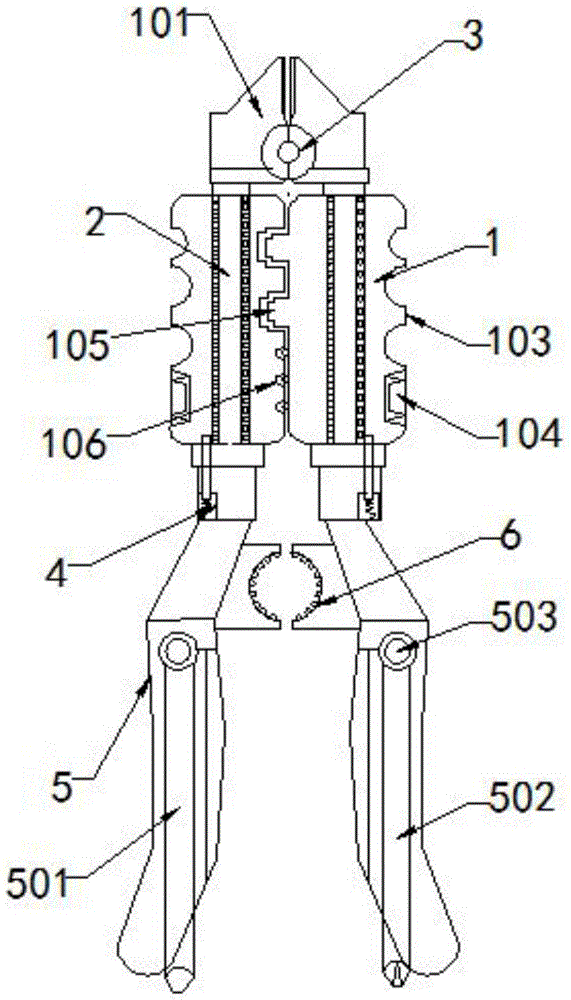

图1为本实用新型整体结构示意图。

图2为本实用新型承压轴爆炸局部示意图。

图3为本实用新型的把手结构示意图。

图1-3中：1-钳板；2-卡箍管；3-钳头转轴；4-滑动插销；5-把手；101-钳头；201-滚珠；501-一字螺丝刀；502-十字螺丝刀；503-螺丝刀转轴；504-承压轴；103-剥线口；104-剪线口；105-网线压线口；106-端子压线口；6-虎口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中提到的滑动插销4可在市场购买或私人订购所得。

请参阅图1至3，本实用新型实施例中，一种便于操作的导线压线钳，包括钳板1，钳板1数量为两个，两个钳板1的中部均一体化设置有卡箍管2，两个卡箍管2中间活动连接有滚珠201，两个钳板1中部铰接有钳头转轴3，两个钳板1一端通过钳头转轴3一体化设置有钳头101，两个钳板1内部通过滚珠201转动连接有承压轴504，两个承压轴504另一端一体化设置有把手5，两个把手5靠近钳板1一侧固定连接有之间固定设置有滑动插销4，两个把手5下方内部固定设有螺丝刀转轴503，两个把手5内部分别通过螺丝刀转轴503一体化设有一字螺丝刀501和十字螺丝刀502，两个钳板1一侧从上到下分别对应一体化设置有剥线口103和剪线口104，两个钳板1另一侧从上到下分别对应一体化设置有网线压线口105和端子压线口106，两个把手5内侧对应一体化设置有虎口6。

进一步的，两个钳头转轴3之间铰接，钳板1和钳头101通过钳头转轴3进行旋转，通过钳头转轴3可以对钳板1和钳头101绕轴进行转动，此时，转动把手5，可以使得钳板1和钳头101张开，进而钳头101对物体进行夹取。

进一步的，钳板1、钳头转轴3、滑动插销4、把手5、螺丝刀转轴503均为两个，均呈对称设置，利用螺丝刀转轴503的承转作用，可以使得一字螺丝刀501或者十字螺丝刀502从把手5中移动出啊来，进而对螺丝等进行作用。

进一步的，两个钳板1靠近滑动插销4一侧，以卡箍管2为中线点对角设置有销孔，销孔与滑动插销4中的销子之间契合并活动连接，将滑动插销4内部的插销移动到滑动插销4内部时，可以使得钳板1以承压轴504为轴进行转动，进而对钳板1两侧的各种切口进行切换，切换完成之后，再使得滑动插销4内部的插销伸出至销孔中去，进而达到对钳板1固定的目的，使得装置在进行使用时更加的灵活，对不同种类的线材进行处理时更便于操作，不需要切换工具。

进一步的，把手5外侧为中空设置，一字螺丝刀501和十字螺丝刀502通过螺丝刀转轴503与把手5进行活动，利用螺丝刀转轴503的承转作用，可以使得一字螺丝刀501或者十字螺丝刀502从把手5中移动出啊来，进而对螺丝等进行作用，使得装置在进行使用时更加的灵活，功能性更强。

进一步的，剥线口103和剪线口104、网线压线口105和端子压线口106以及虎口6的数量和位置均为对应设置，滚珠201外部嵌套有滚珠套，且承压轴504避免一体化设置有防脱销，承压轴504与卡箍管2之间形状契合，由于滚珠201呈球状，具有良好的支撑作用，可以将承压轴504上的力均匀的导入到钳板1上，同时滚珠201配合防脱销使得钳板1可以以承压轴504进行转动，而不会发生脱出，两个剥线口103合并可以对铜线的线皮进行脱离作用，两个剪线口104合并可以对线材进行切断，网线压线口105可以将网线压入到水晶头中，端子压线口106可以向线材与端子之间固定，虎口6可以对管材进行夹取。

进一步的，承压轴504、卡箍管2、钳板1和把手5整体均为高强度钢材质承压轴504、卡箍管2、钳板1和把手5，由于本装置在进行作用时，针对的是一些线材卡接活着剥皮，不会产生较大的压力，而高强度钢材质的装置使得整个装置在进行使用时强度更稳定，实用性更强。

在使用本实用新型一种便于操作的导线压线钳时，首先，使用时选好要剥线还是压线，选好后，将滑动插销4内部的插销移动到滑动插销4内部时，可以使得钳板1以承压轴504为轴进行转动，进而对钳板1两侧的各种切口进行切换，切换完成之后，再使得滑动插销4内部的插销伸出至销孔中去，进而达到对钳板1固定的目的，使得装置在进行使用时更加的灵活，接着扳动把手5，把手5带动钳板1运作移动，两个剥线口103合并可以对铜线的线皮进行脱离作用，两个剪线口104合并可以对线材进行切断，网线压线口105可以将网线压入到水晶头中，端子压线口106可以向线材与端子之间固定，虎口6可以对管材进行夹取，同时，利用螺丝刀转轴503的承转作用，可以使得一字螺丝刀501或者十字螺丝刀502从把手5中移动出啊来，进而对螺丝等进行作用，使得装置在进行使用时更加的灵活，功能性更强。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
