技术领域

本实用新型涉及地板技术领域，具体来说，涉及一种地板底部粗糙结构。

背景技术

地板，即房屋地面或楼面的表面层。由木料或其他材料做成。地板的分类有很多，按结构分类有：实木地板、强化复合木地板、三层实木复合地板、竹木地板、防腐地板、软木地板以及目前最流行的多层实木复合地板等；按用途分类有：家用，商业用，防静电地板，户外地板，舞台舞蹈专用地板，运动馆场内专用地板，田径专用地板等；按环保等级分类有：E0级地板、E1级地板、F4级别地板，JAS星级标准的F4星地板等等。

在一般地面进行安装地板时，经常因为地板底部摩擦力不够，而产生地板错位的事情，特别是在对光滑地面进安装时，更会因为地板底部摩擦力不够而错位。

实用新型内容

(一)技术问题

综上所述，本实用新型是一种地板底部粗糙结构，通过结构与功能性的改进，以解决上述在一般地面进行安装地板时，经常因为地板底部摩擦力不够，而产生地板错位的事情，特别是在对光滑地面进安装时，更会因为地板底部摩擦力不够而错位的问题。

(二)技术方案

本实用新型提供了一种地板底部粗糙结构,包括：实木层、凸块、排水槽、凹槽、底部层、横向摩擦块、竖向摩擦块、吸盘底板、吸盘、横向阻摩块、竖向阻摩块和连接块所述实木层一侧固定连接设有凸块，所述实木层另一侧固定连接设有凹槽，所述实木层底端固定连接设有底部层，所述底部层和实木层之间固定连接设有排水槽，所述底部层底端固定连接设有若干横向摩擦块和竖向摩擦块，所述底部层底端活动连接设有吸盘底板，所述吸盘底板下表面固定连接设有若干个吸盘，所述吸盘底板底端固定连接设有若干横向阻摩块和竖向阻摩块，所述吸盘底板的一侧固定连接设有连接块。

优选的，所述横向摩擦块、竖向摩擦块、横向阻摩块、竖向阻摩块下表面均为不规则粗糙波纹结构。

优选的，所述横向摩擦块与竖向摩擦块下表面不规则粗糙波纹机构垂直。

优选的，所述横向阻摩块与竖向阻摩块下表面不规则粗糙波纹结构垂直。

优选的，所述横向摩擦块与竖向阻摩块下表面不规则粗糙波纹结构镶嵌，竖向摩擦块与横向阻摩块下表面不规则粗糙波纹结构镶嵌。

优选的，所述凸块与凹槽镶嵌。

优选的，所述凸块下表面到底部层下表面的高度等于连接块上表面到吸盘底板上表面高度。

(三)有益效果

1、本实用新型通过设置横向摩擦块、竖向摩擦块、横向阻摩块、竖向阻摩块，使底部层下表面的粗糙度大大提升，横竖摩擦力增大，使地板不会滑动。

2、本实用优点在于通过设置吸盘底板，使的在进行光滑地面安装时，该地板也不会发生滑动使用，通过设置排水槽，当地板不慎倒入水时，可以快速从排水槽流到地面。

附图说明

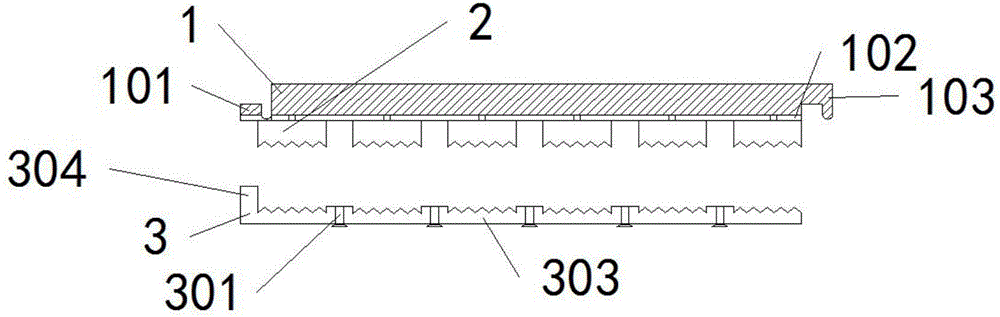

图1是本实用新型的整体剖面图。

图2是本实用新型的吸盘地板结构示意图。

图3是本实用新型的底部层的结构示意图。

在图1至图3，部件名称或线条与附图编号的对应关系为：

实木层-1，凸块-101，排水槽-102，凹槽-103，底部层-2，横向摩擦块-201，竖向摩擦块-202，吸盘底板-3，吸盘-301，横向阻摩块-302，竖向阻摩块-303，连接块-304。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。

实施例：

请参阅图1-3，本实用新型一种地板底部粗糙结构,包括：实木层1、凸块101、排水槽102、凹槽103、底部层2、横向摩擦块201、竖向摩擦块202、吸盘底板3、吸盘301、横向阻摩块302、竖向阻摩块303和连接块304，实木层1一侧固定连接设有凸块101，实木层1另一侧固定连接设有凹槽103，实木层1底端固定连接设有底部层2，底部层2和实木层1之间固定连接设有排水槽102，底部层2底端固定连接设有若干横向摩擦块201和竖向摩擦块202，底部层2底端活动连接设有吸盘底板3，吸盘底板3下表面固定连接设有若干个吸盘301，吸盘底板3底端固定连接设有若干横向阻摩块302和竖向阻摩块303，吸盘底板3的一侧固定连接设有连接块304。

其中，横向摩擦块201、竖向摩擦块202、横向阻摩块302、竖向阻摩块303下表面均为不规则粗糙波纹结构，通过大量的不规则粗糙波纹增加底部层2下表面的粗糙度。

其中，横向摩擦块201与竖向摩擦块202下表面不规则粗糙波纹机构垂直，使的底部层2下表面横竖两个方向同时增大表面摩擦。

其中，横向阻摩块302与竖向阻摩块303下表面不规则粗糙波纹结构垂直。

其中，横向摩擦块201与竖向阻摩块303下表面不规则粗糙波纹结构镶嵌，竖向摩擦块202与横向阻摩块302下表面不规则粗糙波纹结构镶嵌，当在光滑地面进行安装时，可将吸盘底板3先安装吸附在光滑地面上，在将底部层2安装到吸盘底板3的上表面，两两镶嵌使他们不会滑动。

其中，凸块101与凹槽103镶嵌，安装相邻地板时使他们可以相互卡接。

其中，凸块101下表面到底部层2下表面的高度等于连接块304上表面到吸盘底板3上表面高度，使在光滑地面安装时，连接块304可卡接在凸块101的下表面。

工作原理：

首先在对一般地面安装时，将地板放置在地上，将底部层2安装贴合地面，横向摩擦块201和竖向摩擦块202下表面横竖不规则粗糙波纹，与地面产生巨大摩擦，使地板不会滑动，在安装相邻地板时，凹槽103卡入凸块101中，使相邻地板安装成一体，当安装好的地板，表面不慎倒入水时，地板缝隙将水排入排水槽102，水从排水槽102排入地面

当对光滑地面进行安装时，先将吸盘底盘3下表面吸盘吸附在光滑地面上，在将底部层2安装在吸盘底盘3的上表面，使连接块304卡在凸块101的下方。
