技术领域

本实用新型涉及复合地板技术领域，具体的，涉及一种复合地板切割吸盘。

背景技术

复合地板是地板的其中一种，但复合地板被人为改变地板材料的天然结构，达到某项物理性能符合预期要求的地板。复合地板在市场上经常泛指强化复合木地板、实木复合地板，目前复合地板以及走近千家万户，被人们广泛的应用到家庭装修中，复合地板在安装过程中常常需要进行切割，为了避免人手被刀片划伤，以及复合地板的表面非常的光滑，所以复合地板可以使用切割吸盘进行抓取，从而减少人手直接拿取复合地板，减少人们被刀片滑划伤的几率，而现有技术中的切割吸盘，大多数都有通过气泵使其产生巨大的吸力，这种方式费电且使用不方便，如果不使用气泵的话又会存在吸力不够等问题，因此，需要在切割吸盘的基础上进行进一步研究，提供一种复合地板切割吸盘。

实用新型内容

该种复合地板切割吸盘解决上述提出的不使用气泵的话又会存在吸力不够的问题，提供一种复合地板切割吸盘，该切割吸盘中的大吸盘能够产生吸力同时小吸盘也能够产生吸力，大吸盘和小吸盘的双重吸力使其具有抓取牢固的优点，同时活塞板会被挤压块挤上去，进一步的使大吸筒中的压强更强低，使大吸盘和小吸盘的吸力更大，从而保证其具有足够的吸力吸附起复合地板，具有吸力强劲，使用方便的优点，同时不需要使用气泵能够省电。

本实用新型提供如下技术方案：一种复合地板切割吸盘，包括大吸筒和支架，所述支架的底部焊接设置有四个大吸筒；

所述大吸筒述包括大吸盘、小吸筒、小吸盘、密封轴承、转动轴、挤压块、活塞板、气管和转动杆，所述大吸筒的底部均嵌套粘接有大吸盘，所述大吸筒内壁的底部均通过支杆焊接设置有小吸筒，所述小吸筒的底部均嵌套粘接有小吸盘，所述大吸筒的一侧均嵌入焊接有密封轴承，所述密封轴承分别被四根转动轴贯穿焊接，所述转动轴的一端均焊接设置有挤压块，所述大吸筒的内壁均无缝滑动有活塞板，且活塞板的底部抵在挤压块的顶部，所述转动轴另一端的顶部均焊接设置有转动杆，所述大吸筒的顶部均嵌入焊接有气管。

优选的，所述大吸筒的底部凸出小吸筒的底部1mm-3mm，且大吸盘的底部凸出小吸盘的底部1mm-3mm。

优选的，所述挤压块呈椭圆状，且挤压块的两个焦点位于同一水平面上，并且挤压块短半轴的长度为长半轴的长度的一半。

优选的，所述转动轴垂直于水平面，且转动杆的长度大于挤压块的长半轴。

优选的，所述小吸筒的顶部设有五个开孔，且中间的开孔最大，并且该开孔呈矩形状。

有益效果：本实用新型中，大吸盘能够产生吸力同时小吸盘也能够产生吸力，大吸盘和小吸盘的双重吸力使其具有抓取牢固的优点，同时活塞板会由于挤压块的转动被挤压块向上挤，使大吸筒中空气的压强进一步的降低，从而大吸盘和小吸盘的吸力产生的吸力更大，从而保证该装置具有足够的吸力吸附起复合地板，具有吸力强劲，使用方便的优点，同时不需要使用气泵能够省电，节省能源。

附图说明

图1为本实用新型整体的结构示意图。

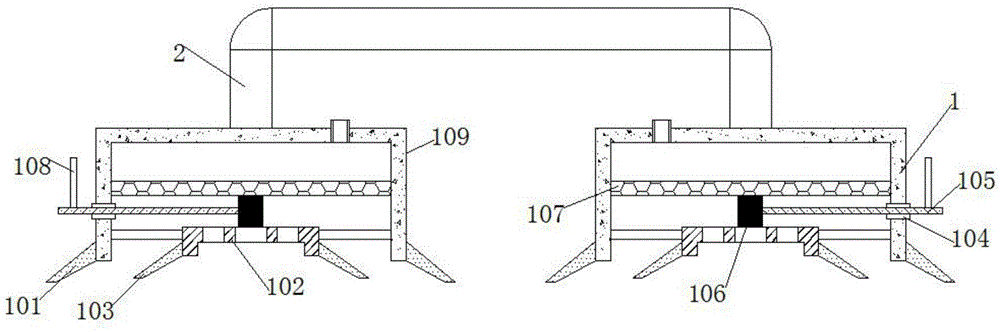

图2为本实用新型整体的剖面示意图。

图3为本实用新型挤压块的结构示意图。

图1-3中：大吸筒1、大吸盘101、小吸筒102、小吸盘103、密封轴承104、转动轴105、挤压块106、活塞板107、转动杆108、气管109、支架2。

具体实施方式

请参阅图1至3中，本实用新型实施例中，一种复合地板切割吸盘，包括大吸筒1和支架2，支架2的底部焊接设置有四个大吸筒1；

所述大吸筒1述包括大吸盘101、小吸筒102、小吸盘103、密封轴承104、转动轴105、挤压块106、活塞板107、气管109和转动杆108，大吸筒1的底部均嵌套粘接有大吸盘101，大吸筒1内壁的底部均通过支杆焊接设置有小吸筒102，小吸筒102的底部均嵌套粘接有小吸盘103，大吸筒1的一侧均嵌入焊接有密封轴承104，密封轴承104分别被四根转动轴105贯穿焊接，转动轴105的一端均焊接设置有挤压块106，大吸筒1的内壁均无缝滑动有活塞板107，且活塞板107的底部抵在挤压块106的顶部，转动轴105另一端的顶部均焊接设置有转动杆108，大吸筒1的顶部均嵌入焊接有气管109。

优选的，大吸筒1的底部凸出小吸筒102的底部2mm，能够避免小吸筒102的底部接触复合地板，且大吸盘101的底部凸出小吸盘103的底部2mm，大吸盘101能够产生吸力同时小吸盘103也能够产生吸力，大吸盘101和小吸盘103的双重吸力使其具有抓取牢固的优点，挤压块106呈椭圆状，能够减少挤压块106转动时摩擦活塞板107的阻力，使人们更加轻松的转动活塞板107，且挤压块106的两个焦点位于同一水平面上，挤压块106跟随转动轴105转动后，挤压块106会将活塞板107顶上去，使大吸筒1中空气的压强进一步的降低，从而大吸盘101和小吸盘103的吸力产生的吸力更大，具有吸力强劲，使用方便的优点，并且挤压块106短半轴的长度为长半轴的长度的一半，转动轴105垂直于水平面，且转动轴105的长度大于挤压块106的长半轴，能够有利于转动轴105的转动，小吸筒102的顶部设有五个开孔，且中间的开孔最大，并且该开孔呈矩形状其长和宽均大于挤压块106的厚度和长轴，避免挤压块106的转动过程中，挤压块106的底部被小吸筒102的顶部抵在，使挤压块106转动后可以嵌入小吸筒102中。

工作原理：

在使用本实用新型一种复合地板切割吸盘时，首先，手持支架2将四个大吸筒1放置在复合地板上在用力一按，大吸盘101和小吸盘103吸附在复合地板上，其次手抓住转动杆108转动转动轴105，使转动轴105转动90°，挤压块106跟随转动轴105转动90°，挤压块106的两个焦点连成的线将垂直于活塞板107，挤压块106会将活塞板107顶起，挤压块106的底部江北转入小吸筒102中，使大吸筒1中空气的压强进一步的降低，从而大吸盘101和小吸盘103的吸力产生的吸力更大，进而起到加固大吸盘101和小吸盘103的作用，最后转动另外三个大吸筒1上的转动轴105，全部完成加固即可。
