技术领域

本发明涉及小番茄加工技术领域，具体的，涉及一种小番茄筛选装置。

背景技术

圣女果，常被称为小西红柿，中文正式名称为樱桃番茄，是一年生草本植物，属茄科番茄属。植株最高时能长到2米，具有生津止渴、健胃消食、清热解毒、凉血平肝，补血养血和增进食欲的功效，小番茄可以进行加工，小番茄加工的首先需要将小番茄进行筛选，筛选出大小不一的小番茄，不同大小的小番茄所加工的产品也不同，目前现有技术中的筛选装置，由于小番茄为椭圆体状，无法很好的筛选小番茄，并且无法将小番茄筛选成大小不一的三类，需要多次进行筛选，既增加了人们的工作量，又影响小番茄的加工速率等问题。因此，需要在筛选装置的基础上进行进一步研究，提供一种小番茄的快速多级筛选装置。

发明内容

一种小番茄的快速多级筛选装置设置，以解决上述背景技术中提出的由于小番茄为椭圆体状，无法很好的筛选小番茄，并且无法将小番茄筛选成大小不一的三类，需要多次进行筛选，既增加了人们的工作量，又影响小番茄的加工速率的问题。

本发明提供如下技术方案：一种小番茄的快速多级筛选装置，包括壳体和进料斗，所述壳体的顶部焊接设置有进料斗；所述壳体包括轴承、转动栓、筛选杆、齿轮、转轴、电动机、保护壳、第一分离板、第一出料板、第二分离板、第二出料板、第三出料板、倾斜板和螺旋条，所述壳体的左右两侧均嵌入焊接有四个轴承，所述轴承分别嵌套焊接在四根转动栓的两端，所述转动栓均嵌套焊接在筛选杆中，所述转动栓的左侧均贯穿焊接在齿轮中，所述转动栓的左侧焊接设置有转轴，所述转轴的左侧均转动连接在电动机中，所述壳体的左侧焊接设置有两个保护壳，且两个转轴分别贯穿两个保护壳，所述壳体的内壁焊接设置有第一分离板，所述第一分离板的右侧焊接设置有第一出料板，所述壳体的内壁焊接设置有第二分离板，所述第二分离板的左侧焊接设置有第二出料板，所述第二分离板的右侧焊接设置有第三出料板，所述壳体的内壁焊接设置有四块倾斜板，所述筛选杆的表面均焊接设置螺旋条。

进一步的优选方案：所述筛选杆两根为一组共设有两组，且两组筛选杆的大小不一致，并且两组筛选杆之间的水平距离不一致。

进一步的优选方案：所述筛选杆均呈“三角体”状，且筛选杆的三个角均呈“曲面”状，并且前后端的筛选杆分别逆时针和顺时针转动。

进一步的优选方案：所述螺旋条分别顺时针和逆时针从右往左环绕在上方的一组筛选杆的表面，且螺旋条分别顺时针和逆时针从左往右环绕在下方的一组筛选杆的表面。

进一步的优选方案：所述转轴焊接设置有在后端的齿轮上，且两个同一水平的齿轮啮合，并且转轴顺时针转动。

进一步的优选方案：所述第一出料板、第二出料板和第三出料板与水平面的夹角均为10°-40°，且第一出料板、第二出料板和第三出料板均贯穿壳体。

进一步的优选方案：所述倾斜板的底部呈“曲面”状，且倾斜板与水平面的夹角为50°-70°。

进一步的优选方案：所述筛选杆的一侧与壳体内壁的间距为2mm-5mm，且筛选杆的另一侧与壳体内壁的距离为5cm-10cm。

进一步的优选方案：所述电动机的左侧均电性连接有电线，且电动机的转速为360rpm-1000rpm。

一种小番茄的快速多级筛选装置，具有以下有益效果：

(1)该种小番茄的快速多级筛选装置设置有筛选杆，筛选杆两根组成一组，一组筛选杆同时转动相互配合进行赛选小番茄，小番茄掉落到两根筛选杆之间后，由于小番茄为椭圆状，所以小番茄会平躺在两个筛选杆之间，两根筛选杆按照不同的方向保持同一转速转动的过程中，两根筛选杆之间的缝隙会不断变化，较小的小番茄会通过两根筛选杆之间的缝隙掉落，然后掉落到第一出料板上，中等和较大的小番茄由于该组筛选杆的转动慢慢的被螺旋条输送到该组筛选杆的左侧，然后从该组筛选杆上掉落下，掉落到另一组筛选杆上，这一组筛选杆之间的缝隙更大，中等大小的小番茄就会通过改组筛选杆的缝隙掉落到第二出料板上，较大的小番茄被筛选杆输送到右侧，然后掉落到第三出料板上，能够将小番茄分成三类，大大减少小番茄的筛选工作量，并且小番茄的椭圆状不会影响筛选结果，能够很好筛选小番茄。

(2)在一组筛选杆中，前端的筛选杆逆时针转动，后端的筛选杆顺时针转动，不会将小番茄挤入筛选杆的缝隙中，能够很好的保护小番茄，同时筛选杆转动过程中，筛选杆表面的螺纹条会摩擦小番茄，将小番茄输送到筛选杆的另一侧，能够同时进行筛选、搅拌和输送工作，使小番茄的筛选工作变得快速准确，以及筛选杆的三个角为平滑的曲面不会搁坏小番茄，能够很好的避免小番茄在筛选过程中损坏的问题。

附图说明

图1为本发明整体的结构示意图。

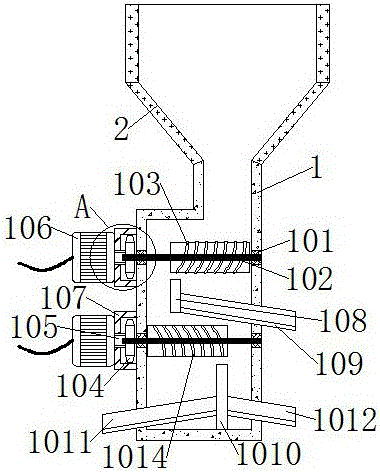

图2为本发明整体的剖面示意图。

图3为本发明整体的右视剖面示意图。

图4为本发明图2A处的放大示意图。

图5为本发明图3B处的放大示意图。

图6为本发明图3C处的放大示意图。

图7为本发明筛选杆的结构示意图。

图8为本发明筛选杆不同视角的结构示意图。

图1-8中：壳体1、轴承101、转动栓102、筛选杆103、齿轮104、转轴105、电动机106、保护壳107、第一分离板108、第一出料板109、第二分离板1010、第二出料板1011、第三出料板1012、倾斜板1013、螺旋条1014、进料斗2。

具体实施方式

请参阅图1至8中，本发明实施例中，一种小番茄的快速多级筛选装置，包括壳体1和进料斗2，壳体1的顶部焊接设置有进料斗2；壳体1包括轴承101、转动栓102、筛选杆103、齿轮104、转轴105、电动机106、保护壳107、第一分离板108、第一出料板109、第二分离板1010、第二出料板1011、第三出料板1012、倾斜板1013和螺旋条1014，壳体1的左右两侧均嵌入焊接有四个轴承101，轴承101分别嵌套焊接在四根转动栓102的两端，转动栓102均嵌套焊接在筛选杆103中，转动栓102的左侧均贯穿焊接在齿轮104中，转动栓102的左侧焊接设置有转轴105，转轴105的左侧均转动连接在电动机106中，电动机106的左侧均电性连接有电线，且电动机106的转速为360rpm，壳体1的左侧焊接设置有两个保护壳107，且两个转轴105分别贯穿两个保护壳107，壳体1的内壁焊接设置有第一分离板108，第一分离板108的右侧焊接设置有第一出料板109，壳体1的内壁焊接设置有第二分离板1010，第二分离板1010的左侧焊接设置有第二出料板1011，第二分离板1010的右侧焊接设置有第三出料板1012，壳体1的内壁焊接设置有四块倾斜板1013，筛选杆103的表面均焊接设置螺旋条1014。

其中，筛选杆103两根为一组共设有两组，且两组筛选杆103的大小不一致，并且两组筛选杆103之间的水平距离不一致，能够筛选出两种大小不一的小番茄，从而将小番茄分成三类，大大缩短小番茄的筛选时间，节省人们的工作量，筛选杆103均呈“三角体”状，两根筛选杆103在转动过程中，筛选杆103之间的缝隙或发生变化，从而将小番茄筛选出来，且筛选杆103的三个角均呈“曲面”状，能够避免筛选杆103的转动损坏小番茄，能够很好的保护好小番茄，并且前后端的筛选杆103分别逆时针和顺时针转动，能够避免小番茄被挤入筛选杆103之间，进一步保护小番茄，筛选杆103的一侧与壳体1内壁的间距为2mm，能够避免筛选杆103筛选杆103壳体1发生摩擦，且筛选杆103的另一侧与壳体1内壁的距离为8cm，能够使小番茄从筛选杆103的一侧掉落下。

其中，螺旋条1014分别顺时针和逆时针从右往左环绕在上方的一组筛选杆103的表面，且螺旋条1014分别顺时针和逆时针从左往右环绕在下方的一组筛选杆103的表面，螺旋条1014跟随筛选杆103转动，螺旋条1014能够摩擦小番茄，从而使小番茄在筛选杆103上水平移动，使大的小番茄只能脱落筛选杆103，从筛选杆103的一侧掉落下。

其中，转轴105焊接设置有在后端的齿轮104上，且两个同一水平的齿轮104啮合，并且转轴105顺时针转动，转轴105带动齿轮104顺时针转动，该齿轮104带动另一个齿轮104逆时针转动。

其中，第一出料板109、第二出料板1011和第三出料板1012与水平面的夹角均为20°，使掉落在第一出料板109、第二出料板1011和第三出料板1012上的小番茄能够给掉落出第一出料板109、第二出料板1011和第三出料板1012，且第一出料板109、第二出料板1011和第三出料板1012均贯穿壳体1。

其中，倾斜板1013的底部呈“曲面”状，且倾斜板1013与水平面的夹角为60°，倾斜板1013使小番茄全部与筛选杆103接触，从而使小番茄被完全筛选。

在使用本发明一种小番茄的快速多级筛选装置时，首先，通过电线接通两个电动机106的电源，电动机106驱动转轴105转动，转轴105带动齿轮104顺时针转动，该齿轮104带动另一个齿轮104逆时针转动，两个齿轮104带来两个转动栓102不同方向转动，其次将适量的小番茄倒入进料斗2中，小番茄会掉落到壳体1中，然后小番茄会掉落到两块倾斜板1013上，小番茄在掉落到两根筛选杆103之间，两根筛选杆103的转动会搅动小番茄，同时两根筛选杆103在转动过程中它们之间的缝隙大小会不断变化，使较小的小番茄通过它们的缝隙掉落到第一出料板108上，体积中等和较大的小番茄由于两根筛选杆103上螺旋条1014的摩擦，会移动到两根筛选杆103的左侧，然后从两根筛选杆103上掉落到另外两根筛选杆103上，该两根筛选杆103再次对小番茄进行筛选，体积中等的小番茄会通过该两根筛选杆103的缝隙掉落到第二出料板1011上，体积较大的小番茄会由于该两根筛选杆103上螺旋条1014的摩擦，慢慢的移动到该两根筛选杆103的右侧，然后从该两根筛选杆103上掉落掉到第三出料板1012上。
