技术领域

本实用新型属于医疗辅助设备技术领域，特别是涉及一种医疗用多功能氧气罩。

背景技术

氧气罩是将口鼻与外界环境隔开，以保证氧气调节器输来的具有一定含氧浓度和压力的气体流入人体呼吸器官的面具。氧气面罩提供了一个可以把呼吸需要的氧气从储氧罐中转入到人体肺部的方法，主要有医用氧气面罩、航空氧气面罩以及航空乘客使用的氧气面罩等种类，对于治疗疾病、保护乘客及飞行员安全起到了重要的作用。主要由塑料，有机硅，或橡胶制成。

患者在使用氧气呼吸器进行辅助通气治疗时，由于氧气呼吸器的氧气罩漏气，导致压力打不上去，不仅会给医生造成不便，还会延误输氧时机，危及患者的生命安全。现有技术中在氧气罩与面部接触处设置了防漏气垫，但是由于氧气罩与鼻端上方接触处不贴合，仍会漏气；现有氧气罩功能单一，不能检测氧气罩内温度、湿度和氧气浓度，不利于实时监控内部的氧气相关数据，不能及时提供一个适宜的吸氧环境给患者。

实用新型内容

本实用新型的目的在于提供一种医疗用多功能氧气罩，通过橡胶圈、不透气膜和橄榄油的配合，不透气膜紧密贴合患者面部，使罩壳内部处于完全密封环境，防止氧气罩漏气，解决了现有氧气罩与患者面部贴合不紧密，导致氧气罩漏气，危及患者生命安全的问题；通过温湿度传感器、氧气浓度传感器和蜂鸣器的配合，能够实时自动检测氧气罩内温度、湿度和氧气浓度，解决了现有氧气罩功能单一，不能及时提供一个适宜的吸氧环境给患者的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

本实用新型为一种医疗用多功能氧气罩，包括罩壳；所述罩壳边沿固定连接有橡胶圈；所述橡胶圈周侧面固定连接有不透气膜；所述不透气膜一表面分别开设有条形孔、椭圆形孔；所述橡胶圈一表面固定连接有两个软胶管；所述软胶管内部装有橄榄油。

进一步地，所述橡胶圈相对两侧面均固定连接有固定带；所述固定带周侧面固定连接有棉质外层。

进一步地，所述罩壳内表面分别固定连接有温湿度传感器、氧气浓度传感器；所述罩壳外表面固定连接有蜂鸣器。

进一步地，所述罩壳一表面连通有气管；所述气管一端连通有雾化装置；所述雾化装置一端连通有输氧导管；所述雾化装置一表面与罩壳固定连接。

进一步地，所述罩壳内表面固定连接有二氧化碳吸附包；所述二氧化碳吸附包内部装有二氧化碳吸附剂。

本实用新型具有以下有益效果：

1、本实用新型通过橡胶圈、不透气膜和橄榄油的配合，涂抹橄榄油的不透气膜紧密贴合患者面部，固定带系在患者耳部来固定罩壳，患者的鼻、嘴通过不透气膜上的条形孔、椭圆形孔呼吸罩壳内的氧气，使罩壳内部处于完全密封环境，防止氧气罩漏气，而且橄榄油对人体具有润肤功效，防止患者面部干燥，避免了现有氧气罩与患者面部贴合不紧密，导致氧气罩漏气，不仅会给医生造成不便，还会延误输氧时机，危及患者生命安全的问题；

2、本实用新型通过温湿度传感器、氧气浓度传感器和蜂鸣器的配合，能够实时自动检测氧气罩内温度、湿度和氧气浓度，当氧气罩内的氧气浓度小于或大于某设定值，蜂鸣器发出警报，医生能够及时调节氧气浓度，为患者提供良好的吸氧环境，保证患者安全，加快患者康复进程；避免了现有氧气罩功能单一，不能检测氧气罩内温度、湿度和氧气浓度，不能及时提供一个适宜的吸氧环境给患者的问题。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

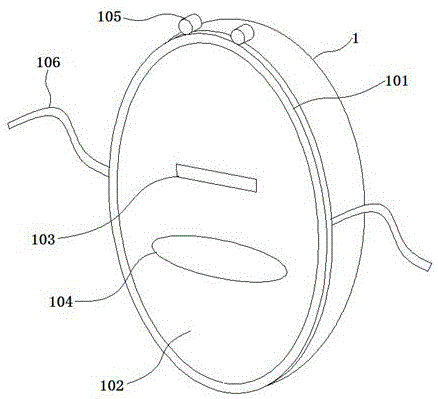

图1为一种医疗用多功能氧气罩的结构示意图；

图2为图1另一侧的结构示意图；

图3为罩壳的内部结构示意图；

附图中，各标号所代表的部件列表如下：

1-罩壳，101-橡胶圈，102-不透气膜，103-条形孔，104-椭圆形孔，105-软胶管，106-固定带，107-温湿度传感器，108-氧气浓度传感器，109-蜂鸣器，110-气管，111-雾化装置，112-输氧导管，113-二氧化碳吸附包。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型为一种医疗用多功能氧气罩，包括罩壳1；罩壳1边沿固定连接有橡胶圈101；橡胶圈101周侧面固定连接有不透气膜102；不透气膜102一表面分别开设有条形孔103、椭圆形孔104；橡胶圈101一表面固定连接有两个软胶管105；软胶管105内部装有橄榄油。

其中，橡胶圈101相对两侧面均固定连接有固定带106；固定带106周侧面固定连接有棉质外层。

其中，挤压软胶管105；使软胶管105内的橄榄油流在不透气膜102表面；然后均匀涂抹；将不透气膜102紧密贴合患者面部；固定带106系在患者耳部来固定罩壳1；患者的鼻、嘴通过不透气膜102上的条形孔103、椭圆形孔104呼吸罩壳1内的氧气；使罩壳1内部处于完全密封环境；防止氧气罩漏气；而且橄榄油对人体具有润肤功效；防止患者面部干燥。

其中如图2所示，罩壳1一表面连通有气管110；气管110一端连通有雾化装置111；雾化装置111为现有技术中装置；此处不再赘述；雾化装置111一端连通有输氧导管112；雾化装置111一表面与罩壳1固定连接；雾化装置111用来加湿罩壳1内环境；以及给患者雾化进药。

其中，罩壳1内表面固定连接有二氧化碳吸附包113；二氧化碳吸附包113内部装有二氧化碳吸附剂；二氧化碳吸附剂主要化学成分为氢氧化钙；用来吸收患者呼出的二氧化碳。

其中如图3所示，罩壳1内表面分别固定连接有温湿度传感器107、氧气浓度传感器108；罩壳1外表面固定连接有蜂鸣器109；温湿度传感器107为HTU21S型号；氧气浓度传感器108为Gasboard-7500E型号；蜂鸣器109为FST-4020型号；温湿度传感器107实时检测氧气罩内温度、湿度；氧气浓度传感器108实时检测氧气罩内氧气浓度。

其中，温湿度传感器107、氧气浓度传感器108、蜂鸣器109均通过导线分别与控制器、蓄电池电性连接。

本实施例的工作原理为：使用时；挤压软胶管105；使软胶管105内的橄榄油流在不透气膜102表面；然后均匀涂抹；将不透气膜102紧密贴合患者面部；固定带106系在患者耳部来固定罩壳1；患者的鼻、嘴通过不透气膜102上的条形孔103、椭圆形孔104呼吸罩壳1内的氧气；使罩壳1内部处于完全密封环境；防止氧气罩漏气；而且橄榄油对人体具有润肤功效；防止患者面部干燥；温湿度传感器107实时检测氧气罩内温度、湿度；并将温度、湿度信息传递至控制器；当温度、湿度低于或高于设定值时；控制器控制蜂鸣器109发出警鸣；提醒医生调节氧气罩内温度、湿度；氧气浓度传感器108实时检测氧气罩内氧气浓度；并将氧气浓度传递至控制器；当氧气浓度低于或高于设定值时；控制器控制蜂鸣器109发出警鸣；提醒医生调节氧气罩内氧气浓度；为患者提供良好的吸氧环境；保证患者安全；加快患者康复进程。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
