技术领域

本实用新型涉及脑外科手术设备技术领域，具体为一种脑外科检测辅助装置。

背景技术

脑内血肿清除时或脑内肿瘤、脑室内肿瘤切除时，牵开脑组织、暴露血肿或肿瘤组织，目前，国内外脑外科手术时广泛应用的多为软轴自持性牵开器，此类牵开器在使用时对手术床要求高，安装复杂、费时，价钱昂贵，占用空间大，对于像脑内血肿清除这样的简单手术，术者往往不愿应用，同时现有的设备容易松动，易干扰术中磁共振成像，为此，我们提出一种脑外科手术牵开辅助装置。中国专利(公告号：CN206080589U)公开了一种脑外科手术牵开辅助装置，包括底座，所述底座的上表面设有支撑柱，所述支撑柱的上端面设有头部固定装置，所述支撑柱的下部设有转动套，所述转动套的右侧面设有延伸臂，所述延伸臂的上端部设有固定盒，所述固定盒内设有延伸板，所述固定盒右侧面的通孔内设有第二锁紧旋钮，所述延伸板的中部套接有滑动盒，该脑外科手术牵开辅助装置的支撑柱上设有转动套，使延伸臂可以在支撑柱上三百六十度旋转，通过延伸板在固定盒内的滑动可以调节高度，通过移动滑动盒，使与延伸板产生高度差可以调节脑压板的角度，通过转动旋柄使齿板位移可以调节水平距离，该脑外科手术牵开辅助装置设计简单，使用方便，不易松动。但是该实用新型在使用过程中不能很好的调节延伸板的高度，不容易把控延伸板伸长的长度，调节不够精确，从而增加了头骨固定的时间。

实用新型内容

本实用新型的目的在于提供一种脑外科检测辅助装置，具备了延伸板的高度调节更加精确，有效的避免了延伸板长度不容易把控的问题，使用效果更好的优点，解决了在使用过程中不能很好的调节延伸板的高度，不容易把控延伸板伸长的长度，调节不够精确，从而增加了头骨固定的时间，使用效果不好的问题。

为实现上述目的，本实用新型提供如下技术方案：一种脑外科检测辅助装置，包括固定盒、延伸臂和延伸板，所述延伸臂固定连接在固定盒上靠近其侧面的底部，所述固定盒的顶部开设有通槽，所述延伸板滑动连接在固定盒通槽的内壁，所述延伸板的侧面开设有升降通槽。

所述升降通槽的内壁固定连接有齿条，所述固定盒的一侧开设有通孔，所述通孔的内壁转动连接有转轴，所述转轴上靠近其中部的表面转动连接有轴承，所述轴承的外壁固定连接在固定盒的内部，所述转轴的一端固定连接有齿轮，所述齿轮与升降通槽内壁的齿条啮合，所述固定盒的另一侧开设有通槽，所述通槽的内壁滑动连接有活动杆，所述活动杆的正面开设通孔，所述通孔的内壁活动连接有活动块，所述活动杆一端固定连接有固定框，所述固定盒的内壁开设有空腔，所述固定框活动连接在固定盒空腔的内壁，所述活动块的背面固定连接有移动板，所述移动板的表面活动连接在活动杆的内壁，所述移动板的背面固定连接有复位弹簧，所述复位弹簧的背面固定连接在活动杆的内壁，所述移动板上靠近其一端的正面固定连接有连接块，所述连接块的正面固定连接有支撑块，所述固定框的正面开设有凹槽，所述支撑块通过固定框的凹槽与固定框滑动连接，所述支撑块的正面固定连接有卡接齿条。

优选的，所述转轴上靠近其另一端的表面固定连接有旋耳，且旋耳的表面固定连接有防滑条纹。

优选的，所述延伸板的正面固定连接有刻度线。

优选的，所述升降通槽设置在延伸板底部的三分之一处，且延伸板底部闭合。

优选的，所述齿条之间的齿距与齿条的齿距相等。

优选的，所述固定盒空腔的长度等与升降通槽的宽度，且固定框的长度小于升降通槽的宽度。

与现有技术相比，本实用新型的有益效果如下：

一、本实用新型通过升降通槽、齿条、转轴、轴承、齿轮和旋耳的配合使用，实现了延伸板能够稳定的升降，齿轮与齿条的啮合，使得高度的调节的速度可以自行控制，配合延伸板侧面的刻度线，调节更加精确。

二、本实用新型通过活动杆、固定框和卡接齿条的配合使用，实现了延伸板的位置可以稳定被固定，且解锁的过程也比较方便，有利于延伸板高度的调节。

三、本实用新型通过活动块、移动板、复位弹簧、连接块和支撑块的配合使用，实现了活动块通过结构之间的传动配合使得齿条收缩进入固定框内，从而更容易将固定框和齿条放入升降通槽内与齿条啮合。

综上所述，通过上述等结构之间的配合使用，解决了在使用过程中不能很好的调节延伸板的高度，不容易把控延伸板伸长的长度，调节不够精确，从而增加了头骨固定的时间，使用效果不好的问题，实现了延伸板的高度调节更加精确，有效的避免了延伸板长度不容易把控的问题，使用效果更好。

附图说明

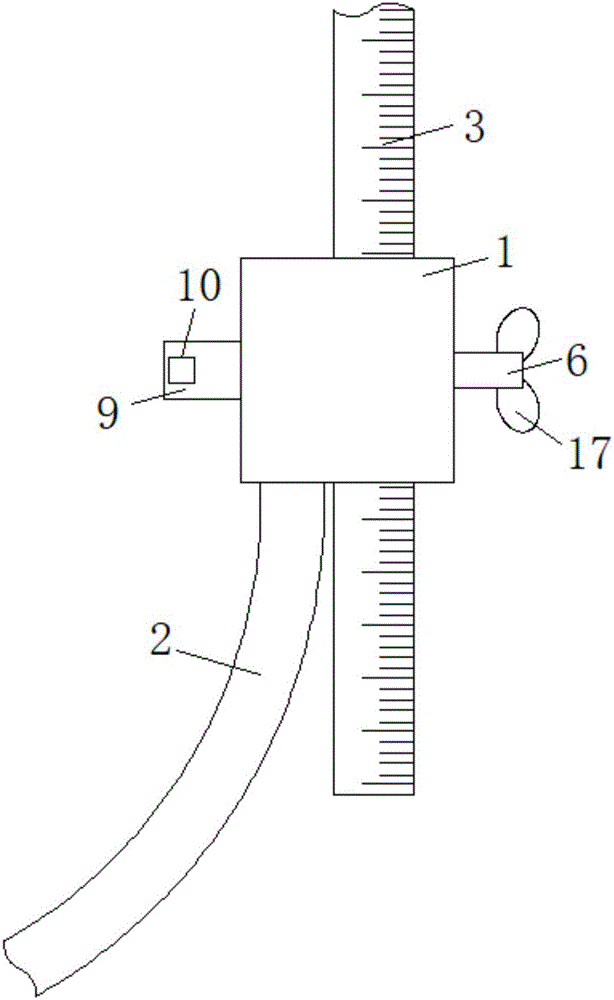

图1为本实用新型结构示意图；

图2为本实用新型侧面结构示意图；

图3为本实用新型正面结构剖视图；

图4为本实用新型俯视图的剖视图。

图中：1-固定盒、2-延伸臂、3-延伸板、4-升降通槽、5-齿条、6-转轴、7-轴承、8-齿轮、9-活动杆、10-活动块、11-固定框、12-移动板、13-复位弹簧、14-连接块、15-支撑块、16-卡接齿条、17-旋耳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图2，本实用新型提供一种技术方案：一种脑外科检测辅助装置，包括固定盒1、延伸臂2和延伸板3，固定盒1用于连接延伸臂2和延伸板3，同时固定盒1也作为延伸板3的载体，控制延伸板3的升降，延伸臂2固定连接在固定盒1上靠近其侧面的底部，延伸臂2的一端与转动套连接，转动套套接在支撑柱上，支撑柱的底部与底座固定连接，支撑柱的顶部与头部固定装置连接，延伸臂2在转动套和支撑柱的定位下稳定的带动延伸板3及其与延伸板3连接的结构转动，实现了装置可以从任意角度固定患者的头部，固定盒1的顶部开设有通槽，延伸板3滑动连接在固定盒1通槽的内壁，延伸板3的中部套接有滑动盒，滑动盒的前侧面通孔内设有第三锁紧旋钮，滑动盒的右侧面设有侧臂，侧臂和延伸板3的上端部设有方形通孔，方形通孔内设有齿板，通过移动滑动盒，使与延伸板3产生高度差可以调节齿板的角度，齿板的左端面设有脑压板，侧臂方形通孔内齿板的下方铰轴上设有支撑板，方形通孔上方的侧臂上设有延伸至方形通孔内的锁紧螺柱，锁紧螺柱的下端部铰接有垫板，延伸板3方形通孔内齿板的上部设有转筒，延伸板3方形通孔内齿板的下方设有齿柱，齿板的下侧面设有与齿柱匹配的齿台，齿柱的转轴延伸至延伸板3外侧，转轴的端部设有旋柄，通过转动旋柄使齿板位移可以调节水平距离，该脑外科手术牵开辅助装置设计简单，使用方便，不易松动，延伸板3的正面固定连接有刻度线，延伸板3刻度线上的数字从上到下依次增加，固定患者头部之前，可以先进行测量，然后根据延伸臂2和延伸板3的高度来准确的调整延伸板3的高度，延伸板3的侧面开设有升降通槽4，升降通槽4的设置使得齿轮8可以啮合齿条5，从而带动延伸板3稳定上升，升降通槽4设置在延伸板3底部的三分之一处，且延伸板3底部闭合，延伸板3的大部分都在固定盒1的顶部，仅需要调节延伸板3的小部分来确定头部固定的最佳位置。

请参阅图2至图4，升降通槽4的内壁固定连接有齿条5，固定盒1的一侧开设有通孔，通孔的内壁转动连接有转轴6，转轴6的转动带动了齿轮8的转动，转轴6上靠近其另一端的表面固定连接有旋耳17，且旋耳17的表面固定连接有防滑条纹，转动旋耳17，旋耳17的转动带动转轴6的转动，旋耳17表面防滑条纹的设置使得转动旋耳17的过程中避免出现打滑的现象，转轴6上靠近其中部的表面转动连接有轴承7，轴承7的设置使得转轴6和齿轮8的转动能够稳定，转动效果更好，轴承7的外壁固定连接在固定盒1的内部，转轴6的一端固定连接有齿轮8，齿轮8在转动过程中啮合齿条5，从而实现了齿条5带动延伸板3发生运动，上升还是下降取决与转轴6的转动方向，齿轮8与升降通槽4内壁的齿条5啮合，固定盒1的另一侧开设有通槽，通槽的内壁滑动连接有活动杆9，活动杆9作为其他结构的载体，同时也带动其他结构运动，活动杆9的正面开设通孔，通孔的内壁活动连接有活动块10，按动活动块10，活动块10的运动带动其他结构运动，最终实现了支撑块15带动卡接齿条16收缩进入固定框11的内，活动杆9一端固定连接有固定框11，固定框11带动支撑块15和卡接齿条16运动，固定盒1的内壁开设有空腔，固定盒1空腔的长度等与升降通槽4的宽度，且固定框11的长度小于升降通槽4的宽度，当支撑块15和卡接齿条16收缩进入固定框11内后，推动活动杆9，活动杆9推动固定框11进入升降通槽4中，此时松开活动块10，支撑块15和卡接齿条16复位，卡接齿条16与齿条5啮合，使得延伸板3的位置被固定，固定框11活动连接在固定盒1空腔的内壁，活动块10的背面固定连接有移动板12，移动板12的表面活动连接在活动杆9的内壁，移动板12的背面固定连接有复位弹簧13，复位弹簧13的背面固定连接在活动杆9的内壁，移动板12上靠近其一端的正面固定连接有连接块14，连接块14的正面固定连接有支撑块15，固定框11的正面开设有凹槽，支撑块15通过固定框11的凹槽与固定框11滑动连接，支撑块15的正面固定连接有卡接齿条16，按动活动块10，活动块10的运动带动移动板12运动，同时压缩复位弹簧13，移动板12的运动带动连接块14、支撑块15和卡接齿条16运动，最终实现了支撑块15和卡接齿条16进入固定框11内，此时推动活动杆9，即可顺利的将固定框11推动进入升降通槽4内，松开活动块10后，实现对延伸板3位置的固定。卡接齿条16之间的齿距与齿条5的齿距相等，卡接齿条16和齿条5的齿距相等使得两者的啮合卡接效果更好，有效的固定了延伸板3。

工作原理：该脑外科检测辅助装置使用时，需要调节延伸板3的高度时，首先将卡接齿条16、支撑块15和固定框11等结构通过活动杆9和活动块10从升降通槽4的内壁拉出，当卡接齿条16与齿条5脱离接触时，延伸板3得到了解锁，此时转动旋耳17，旋耳17的转动带动转轴6转动，转轴6带动齿轮8的转动，齿轮8的转动啮合了齿条5，使得齿条5带动延伸板3上升或者下降，上升或下降取决与转轴6的转动方向，齿轮8与齿条5的啮合，使得高度的调节的速度可以自行控制，配合延伸板3侧面的刻度线，调节更加精确，当延伸板3调节到合适位置时，拿捏活动杆9，拿捏的过程中按动活动块10，活动块10的运动通过移动板12、连接块14和支撑块15的传动使得卡接齿条16进入固定框11内，然后推动活动杆9，使得固定框11顺利的进入升降通槽4内，此时松开活动块10，在复位弹簧13的作用下卡接齿条16复位与齿条5啮合，从而实现了延伸板3位置的固定。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
