技术领域

本实用新型涉及骨科器具技术领域，具体为一种骨科淤血抽取检测仪。

背景技术

骨科学又称矫形外科学。它是医学的一个专业或学科，其专门研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能以及治疗这一系统的伤病。骨科学又称矫形外科学。是医学的一个专业或学科，专门研究骨骼肌肉系统的解剖、生理与病理，运用药物、手术及物理方法保持和发展这一系统的正常形态与功能，以及治疗这一系统的伤病。然而，现有的骨科淤血抽取检测仪上缺少有助于实现淤血的导向流动及输出功能的装置，有些骨科淤血抽取检测仪上缺少有助于药剂液与淤血的混合反应的装置，不能满足实际情况的需求,为此，人们发明了一种骨科淤血抽取检测仪，如中国专利CN205549097U所公开的一种骨科淤血抽取检测仪，包括淤血包、导管、混合容器和药剂箱，所述淤血包上设有倾斜槽，所述混合容器内放置有半透膜囊，所述导管两端分别粘接在淤血包的倾斜槽和半透膜囊上，通过设置倾斜槽和导管有助于实现淤血的导向流动及输出功能，通过设置安装有半透膜囊的混合容器和药剂箱有助于药剂液与淤血的混合反应，且结构简单，操作方便，经济实用，但是在实际使用中，由于上述导管中缺少加快淤血流动以及混合容器中缺少加快淤血与药剂混合的效果，在淤血在自然状态下凝固较快，使得淤血不容易从导管中滑落且不易与药剂进行混合，降低了检测效率，且存在检测误差，给使用带来不便。

实用新型内容

本实用新型的目的在于提供一种骨科淤血抽取检测仪，具备了对传统淤血抽取检测仪进行改进，使其具备加快淤血流动并且与药剂混合的优点，解决了在实际使用中，由于上述导管中缺少加快淤血流动以及混合容器中缺少加快淤血与药剂混合的效果，在淤血在自然状态下凝固较快，使得淤血不容易从导管中滑落且不易与药剂进行混合，降低了检测效率，且存在检测误差，给使用带来不便的问题。

为实现上述目的，本实用新型提供如下技术方案：一种骨科淤血抽取检测仪，包括固定板和导管，所述固定板上靠近右侧的上表面固定连接有固定杆，所述固定杆上靠近顶部的表面固定连接有淤血包，所述淤血包的左侧通过导管固定连接有渗透装置，所述渗透装置的下表面与固定板的上表面固定连接，所述渗透装置的左侧通过导管固定连接有药剂箱，所述药剂箱的下表面与固定板的上表面固定连接，所述固定板的下表面活动连接有震荡装置。

所述震荡装置包括固定件和转动柱，所述转动柱的上表面与固定板的下表面固定连接，所述固定件的上靠近左侧的上表面固定连接有限位板，所述限位板的表面开设有通孔，所述限位板通过通孔活动连接有螺栓，所述转动柱上靠近底部的表面开设有通孔，所述转动柱通过通孔与螺栓的表面活动连接，所述固定件上靠近右侧的上表面开设有通孔，所述固定件通过通孔活动连接有螺杆，所述螺杆的上表面与固定板的下表面活动连接，所述固定件的下表面固定连接有固定架，所述固定架的表面开设有螺纹孔，所述螺杆通过外螺纹与固定架的内螺纹螺纹连接，所述螺杆上远离固定件的一端穿过螺纹孔并固定连接有驱动件。

所述驱动件包括第一残锥形齿轮和电机，所述螺杆上远离固定件的一端与第一残锥形齿轮的上表面固定连接，所述第一残锥形齿轮的下表面固定连接有传动杆，所述传动杆的底部固定连接有第二残锥形齿轮，所述第一残锥形齿轮和第二残锥形齿轮通过表面齿牙活动连接有第三残锥形齿轮，所述第三残锥形齿轮的内壁固定连接有转轴，所述电机的输出轴与转轴上远离第三残锥形齿轮的一端固定连接。

优选的，所述限位板的数量为两个，且转动柱的上对称的两侧均与限位板的表面活动连接。

优选的，所述转动柱和螺杆上靠近顶部的表面均固定连接有套板，且转动柱上的套板与固定板的下表面固定连接。

优选的，所述第一残锥形齿轮和第二残锥形齿轮的大小相同，齿数相同，且第一残锥形齿轮和第二残锥形齿轮以第三残锥形齿轮的轴心对称设置。

优选的，所述第二残锥形齿轮的下表面固定连接有保护套。

优选的，所述电机的表面固定连接有固定套，且固定套的表面与固定件的一侧固定连接。

与现有技术相比，本实用新型的有益效果如下：本实用新型通过震荡装置的设置，使得淤血包中的淤血能够加速流动，同时渗透装置中的淤血能够加速与药剂混合，其中，通过固定件的设置，使得震荡装置整体得到有效的固定支撑的同时，与固定板进行了连接，通过限位板、转动柱、螺栓之间的配合使用，使得固定板能够通过转动柱与固定件进行活动连接，同时使得固定板达到了转动效果，通过螺杆、固定架、驱动件的配合使用，使得螺杆能够进行正反转动，通过螺杆的正反转动，使得螺杆能够达到上升和下降的效果，通过螺杆与固定板的活动连接，使得固定板的右侧能够达到升降效果，配合转动柱，使得固定板以及检测装置整体达到了震荡效果，通过第一残锥形齿轮、传动杆第二残锥形齿轮、第三残锥形齿轮、转轴和电机的配合使用，在电机的带动下，转轴达到转动效果，同时转轴带动第三残锥形齿轮进行转动，通过第三残锥形齿轮进行转动通过表面齿牙断续的与第一残锥形齿轮和第二残锥形齿轮的齿牙进行活动连接，以及第一残锥形齿轮和第二残锥形齿轮对称设置，配合第三残锥形齿轮做圆周运动，最终，第一残锥形齿轮和第二残锥形齿轮不断进行正反转的运动，第一残锥形齿轮带动螺杆不断的进行正反转，通过上述结构之间的配合使用，解决了在实际使用中，由于传统导管中缺少加快淤血流动以及混合容器中缺少加快淤血与药剂混合的效果，在淤血在自然状态下凝固较快，使得淤血不容易从导管中滑落且不易与药剂进行混合，降低了检测效率，且存在检测误差，给使用带来不便的问题。

附图说明

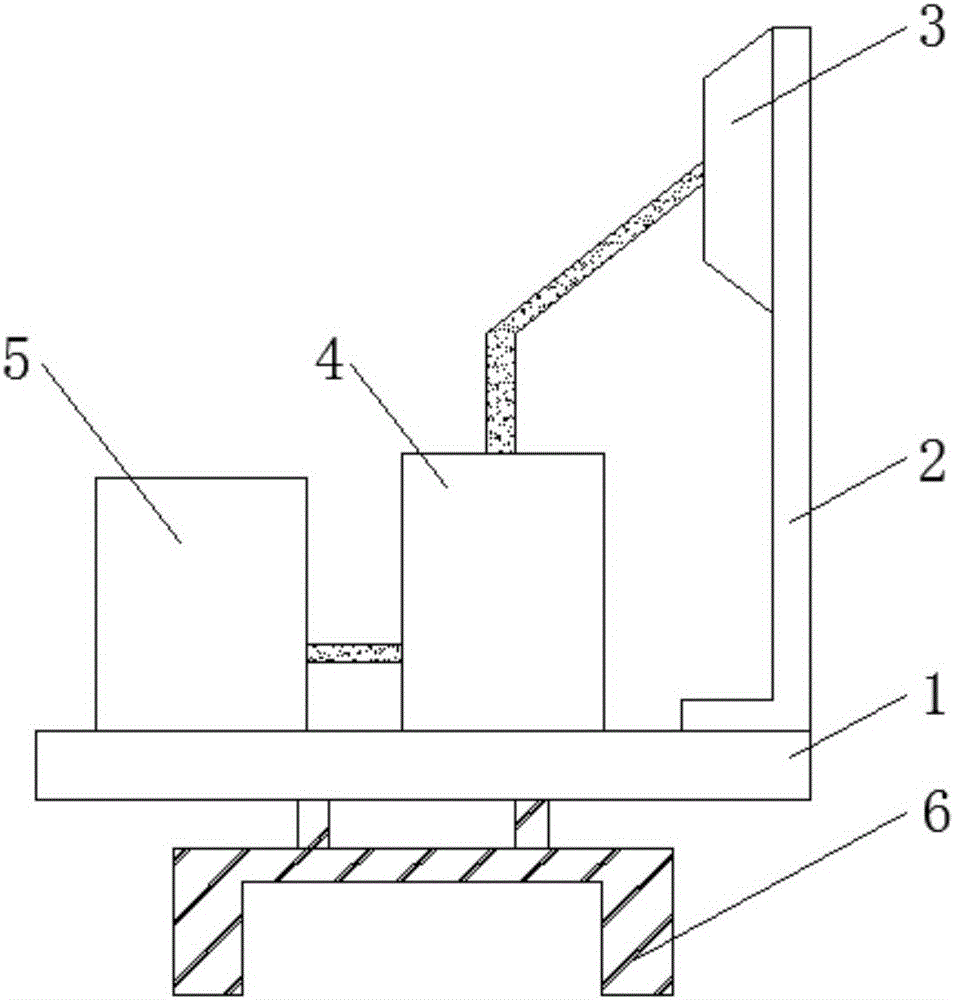

图1为本实用新型结构示意图；

图2为本实用新型固定件的结构示意图；

图3为本实用新型转动柱的侧视图；

图4为本实用新型传动杆的结构示意图；

图5为本实用新型转轴的结构示意图。

图中：1-固定板、2-固定杆、3-淤血包、4-渗透装置、5-药剂箱、6-震荡装置、7-固定件、8-限位板、9-转动柱、10-螺栓、11-螺杆、12-固定架、13-驱动件、14-第一残锥形齿轮、15-传动杆、16-第二残锥形齿轮、17-第三残锥形齿轮、18-转轴、19-电机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型提供一种技术方案：一种骨科淤血抽取检测仪，包括固定板1和导管，固定板1有支撑固定效果，导管有液体导流的效果，固定板1上靠近右侧的上表面固定连接有固定杆2，通过固定杆2使得淤血包3高度抬升，淤血更容易里流出，固定杆2上靠近顶部的表面固定连接有淤血包3，淤血包3装有待检测的淤血，通过导管将淤血导流，淤血包3的左侧通过导管固定连接有渗透装置4，通过渗透装置4使得药剂箱5中的药剂与淤血进行混合，渗透装置4中通过内置的半透囊膜使得药剂和淤血的混合更加充分，渗透装置4的下表面与固定板1的上表面固定连接，渗透装置4的左侧通过导管固定连接有药剂箱5，药剂箱5内装有药剂，通过导管进行导流，药剂箱5的下表面与固定板1的上表面固定连接，固定板1的下表面活动连接有震荡装置6，通过震荡装置6的设置，使得淤血包3中的淤血能够加速流动，同时渗透装置4中的淤血能够加速与药剂混合。

震荡装置6包括固定件7和转动柱9，通过固定件7的设置，使得震荡装置6整体得到有效的固定支撑的同时，与固定板1进行了连接，转动柱9的上表面与固定板1的下表面固定连接，固定件7的上靠近左侧的上表面固定连接有限位板8，限位板8的数量为两个，且转动柱9的上对称的两侧均与限位板8的表面活动连接，通过两个限位板8的设置，使得转动柱9的固定效果他更好，在转动时更加的稳定，限位板8的表面开设有通孔，限位板8通过通孔活动连接有螺栓10，转动柱9上靠近底部的表面开设有通孔，转动柱9通过通孔与螺栓10的表面活动连接，通过限位板8、转动柱9、螺栓10之间的配合使用，使得固定板1能够通过转动柱9与固定件7进行活动连接，同时使得固定板1达到了转动效果，固定件7上靠近右侧的上表面开设有通孔，固定件7通过通孔活动连接有螺杆11，转动柱9和螺杆11上靠近顶部的表面均固定连接有套板，且转动柱9上的套板与固定板1的下表面固定连接，通过套板的设置，增加了与固定板1的接触面积，接触更加稳定，螺杆11的上表面与固定板1的下表面活动连接，固定件7的下表面固定连接有固定架12，固定架12的表面开设有螺纹孔，螺杆11通过外螺纹与固定架12的内螺纹螺纹连接，螺杆11上远离固定件7的一端穿过螺纹孔并固定连接有驱动件13，通过螺杆11、固定架12、驱动件13的配合使用，使得螺杆11能够进行正反转动，通过螺杆11的正反转动，使得螺杆11能够达到上升和下降的效果，通过螺杆11与固定板1的活动连接，使得固定板1的右侧能够达到升降效果，配合转动柱9，使得固定板1以及检测装置整体达到了震荡效果。

驱动件13包括第一残锥形齿轮14和电机19，螺杆11上远离固定件7的一端与第一残锥形齿轮14的上表面固定连接，第一残锥形齿轮14的下表面固定连接有传动杆15，传动杆15的底部固定连接有第二残锥形齿轮16，第二残锥形齿轮16的下表面固定连接有保护套，通过保护套的设置，保护了传动杆15上靠近第二残锥形齿轮16的一端，避免了传动杆15发生磕碰，第一残锥形齿轮14和第二残锥形齿轮16通过表面齿牙活动连接有第三残锥形齿轮17，第一残锥形齿轮14和第二残锥形齿轮16的大小相同，齿数相同，且第一残锥形齿轮14和第二残锥形齿轮16以第三残锥形齿轮17的轴心对称设置，通过第一残锥形齿轮14和第二残锥形齿轮16的大小相同，齿数相同使得在转动过程中，使得第三残锥形齿轮17的正向和反向的转动的角度大小相同，从而使得螺杆11逆时针和顺时针转动角度大小相同，最终使得螺杆11上升与下降幅度相同，第三残锥形齿轮17的内壁固定连接有转轴18，电机19的输出轴与转轴18上远离第三残锥形齿轮17的一端固定连接，电机19的表面固定连接有固定套，且固定套的表面与固定件7的一侧固定连接，通过固定套的设置，使得电机19的位置得到有效固定，使得电机19能够稳定的进行动力输出，上述电机19为三项异步电机，由外接电源供电，通过第一残锥形齿轮14、传动杆15、第二残锥形齿轮16、第三残锥形齿轮17、转轴18和电机19的配合使用，在电机19的带动下，转轴18达到转动效果，同时转轴18带动第三残锥形齿轮17进行转动，通过第三残锥形齿轮17进行转动通过表面齿牙断续的与第一残锥形齿轮14和第二残锥形齿轮16的齿牙进行活动连接，由于第一残锥形齿轮14和第二残锥形齿轮16对称设置，配合第三残锥形齿轮17做圆周运动，最终，第一残锥形齿轮14和第二残锥形齿轮16不断进行正反转的运动，第一残锥形齿轮14带动螺杆11不断的进行正反转。

工作原理：该本实用新型通过震荡装置6的设置，使得淤血包3中的淤血能够加速流动，同时渗透装置4中的淤血能够加速与药剂混合，其中，通过固定件7的设置，使得震荡装置6整体得到有效的固定支撑的同时，与固定板1进行了连接，通过限位板8、转动柱9、螺栓10之间的配合使用，使得固定板1能够通过转动柱9与固定件7进行活动连接，同时使得固定板1达到了转动效果，通过螺杆11、固定架12、驱动件13的配合使用，使得螺杆11能够进行正反转动，通过螺杆11的正反转动，使得螺杆11能够达到上升和下降的效果，通过螺杆11与固定板1的活动连接，使得固定板1的右侧能够达到升降效果，配合转动柱9，使得固定板1以及检测装置整体达到了震荡效果，通过第一残锥形齿轮14、传动杆15、第二残锥形齿轮16、第三残锥形齿轮17、转轴18和电机19的配合使用，在电机19的带动下，转轴18达到转动效果，同时转轴18带动第三残锥形齿轮17进行转动，通过第三残锥形齿轮17进行转动通过表面齿牙断续的与第一残锥形齿轮14和第二残锥形齿轮16的齿牙进行活动连接，以及第一残锥形齿轮14和第二残锥形齿轮16对称设置，配合第三残锥形齿轮17做圆周运动，最终，第一残锥形齿轮14和第二残锥形齿轮16不断进行正反转的运动，第一残锥形齿轮14带动螺杆11不断的进行正反转，通过上述结构之间的配合使用，解决了在实际使用中，由于传统导管中缺少加快淤血流动以及混合容器中缺少加快淤血与药剂混合的效果，在淤血在自然状态下凝固较快，使得淤血不容易从导管中滑落且不易与药剂进行混合，降低了检测效率，且存在检测误差，给使用带来不便的问题。
