技术领域

本发明涉及空调废热隔离技术领域，尤其涉及一种隔离空调废热的隔热装置。

背景技术

随着天气大幅度的变化与人们对舒适的居家环境的需求，空调已经成为生活中必不可少的家电之一，但其耗电非常巨大。在夏季空调制冷时，空调外机同时会排出具有一定温度的热气流。在给人们带来舒适性的同时，也加剧了能源消耗与全球变暖等问题。因此，结合空调领域的节能减排需求与斯特林机的工作特点，发明一种能够充分利用空调系统废热的能量回收装置是当今节能减排技术领域和空调市场的一个空白地带。

根据研究调查，专利号为201310145741.4的发明专利公开了一种基于斯特林机与冷凝水再利用技术的空调节能装置及应用，该装置包含冷凝水再利用装置和斯特林节能装置，其通过一台斯特林机对空调压缩机出口铜管热量的利用，及凝水配水盘对空调产生的废冷的利用，达到节能的目的，但其装置忽略了外机排风自身具有的动能，排风自身所携带的能量很高，若不加以利用也是能源的一种浪费；此外，申请号为201410598883.0的中国专利公开了一种具有废热回收功能的空调器，该装置使用了热电装置，将空调排放的废热通过热电装置回收后供空调内部应用，因温差不大，使废热利用效率并无显著提高。并且空调废热直接排放至空气中会使得外部空气变暖，尤其是在空调外机放置在人员流动较大的地方时，废热的热气流会让人感到非常不舒服，体验较差。

发明内容

为了解决上述技术问题，本发明提供了一种隔离空调废热的隔热装置，所述空调外机壳体的外部套设有用于对由所述空调外机壳体排出的热气流进行导流的导流罩，所述隔热装置包括：

两个基板，所述两个基板扣合在一起形成一封闭空间，所述两个基板中的至少一个基板构造成可变形的，以使得所述基板能够贴合在所述导流罩的外表面；

多个吸热元件，其设置在所述封闭空间内，每个吸热元件沿着所述基板的长度方向从所述基板的一端延伸至所述基板的另一端；

多个腔室，每个腔室设置在相邻两个吸热元件之间；

多个传热元件，所述多个传热元件分别与所述多个腔室相对应，用于平衡所述多个吸热元件之间的温差；

其中，所述两个基板中的至少一个基板的表面具有多个可变形的通气孔，并且所述至少一个基板构造成可膨胀的，以使所述通气孔在所述基板未发生膨胀时处于闭合状态，在所述基板发生膨胀时处于打开状态。

进一步地，所述至少一个基板在所述吸热元件吸收的热量饱和时发生膨胀，以通过所述通气孔释放出至少部分热量，并在释放出至少部分热量之后恢复原状。

进一步地，所述传热元件由导热良好的材料制成，以便通过热传导来平衡多个吸热元件之间的温差。

进一步地，所述传热元件将所述吸热元件的热从热区传递至冷区。

进一步地，所述基板外部还具有热交换袋，所述热交换袋套设在所述基板外部，该热交换袋内具有热交换介质；

其中，所述热交换袋在所述至少一个基板未发生膨胀时处于收缩状态，在所述至少一个基板发生膨胀时处于展开状态，以与外部空气进行热交换。

进一步地，所述两个基板包括：

第一基板，其构造成可变形的，以能够贴合在所述导流罩的外表面；

第二基板，其表面具有所述通气孔，并构造成可膨胀的。

进一步地，所述第一基板的表面具有粘结层，用于将所述第一基板粘结在所述导流罩处。

进一步地，所述粘结层的材料选择成随着温度的升高粘性逐渐增强的粘结材料。

进一步地，所述第二基板的两个端部具有连接部，通过所述连接部将所述热交换袋无缝连接在所述第二基板处。

本发明的方案，通过在导流罩外设置隔热装置，使得导流罩处的热量能够被迅速吸收，使得空调外机周围的空气至少可以降低80％的热量。热量传递至所述基板，通过基板传递至所述吸热元件，并通过吸热元件吸收热量，再通过传热元件使得多个吸热元件周围的热量平衡，在热量较大时，通过基板的膨胀来打开基板上的通气孔，以排出至少部分热量。又由于在基板的外部套设有热交换袋，通过排气孔排出的至少部分热量进入该热交换袋，并通过热交换袋与外部空气进行热交换，从而极大降低由空调外机排出的热气流的热量。

根据下文结合附图对本发明具体实施例的详细描述，本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。

附图说明

后文将参照附图以示例性而非限制性的方式详细描述本发明的一些具体实施例。附图中相同的附图标记标示了相同或类似的部件或部分。本领域技术人员应该理解，这些附图未必是按比例绘制的。附图中：

图1是根据本发明一个实施例的隔离空调废热的隔热装置的示意性结构图，其中，图中箭头示出了热气流流动方向；

图2是根据本发明一个实施例的隔离空调废热的隔热装置的示意性剖视图；

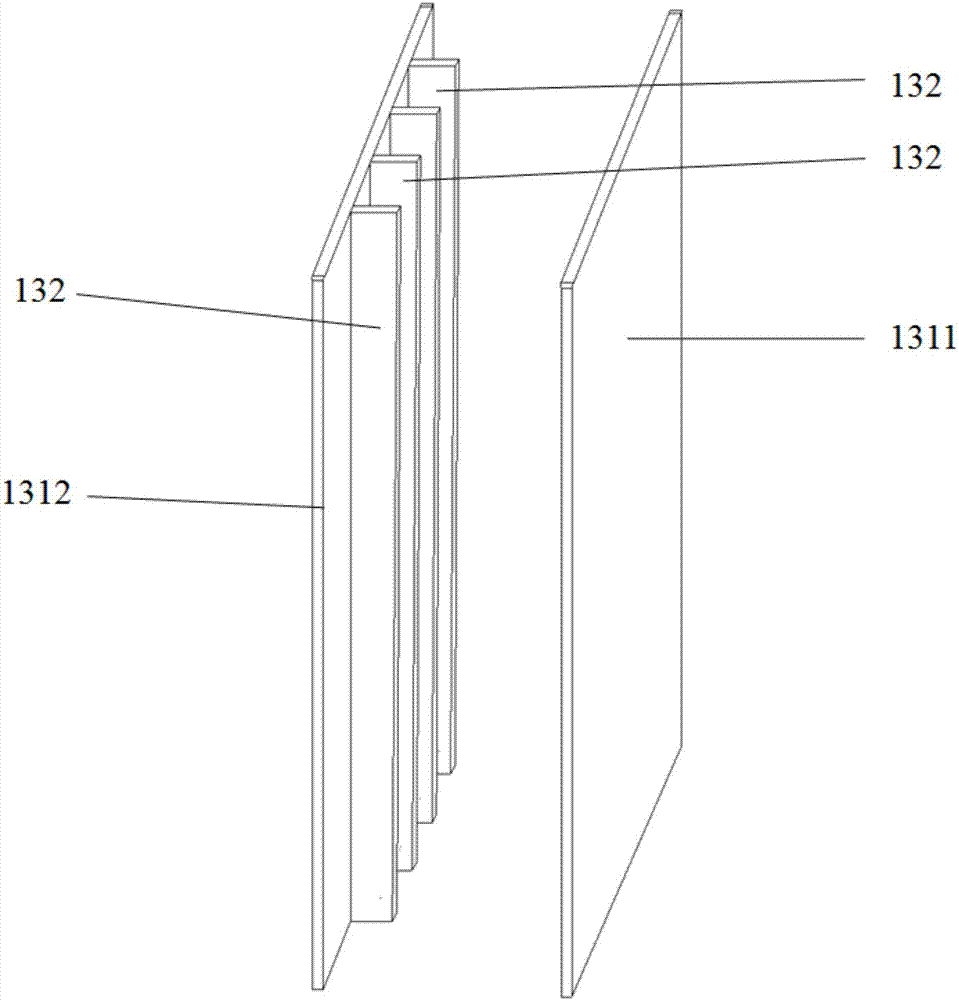

图3是根据本发明一个实施例的隔离空调废热的隔热装置在未膨胀时的示意性三维图；

图4是根据本发明一个实施例的隔离空调废热的隔热装置在膨胀时的示意性三维图。

具体实施方式

图1示出了本发明一种隔离空调废热的隔热装置130。图2示出了根据本发明一个实施例的隔离空调废热的隔热装置130的示意性剖视图。如图1和图2所示，所述空调外机壳体110的外部套设有用于对由所述空调外机壳体110排出的热气流进行导流的导流罩120，所述隔热装置130包括：两个基板131，所述两个基板131扣合在一起形成一封闭空间，所述两个基板131中的至少一个基板131构造成可变形的，以使得所述基板131能够贴合在所述导流罩120的外表面；多个吸热元件132，其设置在所述封闭空间内，每个吸热元件132沿着所述基板131的长度方向从所述基板131的一端延伸至所述基板131的另一端；多个腔室133，每个腔室133设置在相邻两个吸热元件132之间；多个传热元件，所述多个传热元件分别与所述多个腔室133相对应，用于平衡所述多个吸热元件132之间的温差；其中，所述两个基板131中的至少一个基板131的表面具有多个可变形的通气孔134，并且所述至少一个基板131构造成可膨胀的，以使所述通气孔134在所述基板131未发生膨胀时处于闭合状态，在所述基板131发生膨胀时处于打开状态。

图3示出了根据本发明一个实施例的隔离空调废热的隔热装置130在未膨胀时的示意性三维图。图4示出了根据本发明一个实施例的隔离空调废热的隔热装置130在膨胀时的示意性三维图。如图3和图4所示，所述至少一个基板131在所述吸热元件132吸收的热量饱和时发生膨胀，以通过所述通气孔134释放出至少部分热量，并在释放出至少部分热量之后恢复原状。

所述传热元件由导热良好的材料制成，以便通过热传导来平衡多个吸热元件132之间的温差。所述传热元件将所述吸热元件132的热从热区传递至冷区。

所述基板131外部还具有热交换袋，所述热交换袋套设在所述基板131外部，该热交换袋内具有热交换介质；其中，所述热交换袋在所述至少一个基板131未发生膨胀时处于收缩状态，在所述至少一个基板131发生膨胀时处于展开状态，以与外部空气进行热交换。

所述两个基板131包括：第一基板1311，其构造成可变形的，以能够贴合在所述导流罩120的外表面；第二基板1312，其表面具有所述通气孔134，并构造成可膨胀的。所述第一基板1311的表面具有粘结层，用于将所述第一基板1311粘结在所述导流罩120处。所述粘结层的材料选择成随着温度的升高粘性逐渐增强的粘结材料。所述第二基板1312的两个端部具有连接部，通过所述连接部将所述热交换袋无缝连接在所述第二基板1312处。

本发明的方案，通过在导流罩120外设置隔热装置130，使得导流罩120处的热量能够被迅速吸收，使得空调外机周围的空气至少可以降低80％的热量。热量传递至所述基板131，通过基板131传递至所述吸热元件132，并通过吸热元件132吸收热量，再通过传热元件使得多个吸热元件132周围的热量平衡，在热量较大时，通过基板131的膨胀来打开基板131上的通气孔134，以排出至少部分热量。又由于在基板131的外部套设有热交换袋，通过排气孔排出的至少部分热量进入该热交换袋，并通过热交换袋与外部空气进行热交换，从而极大降低由空调外机排出的热气流的热量。

至此，本领域技术人员应认识到，虽然本文已详尽示出和描述了本发明的多个示例性实施例，但是，在不脱离本发明精神和范围的情况下，仍可根据本发明公开的内容直接确定或推导出符合本发明原理的许多其他变型或修改。因此，本发明的范围应被理解和认定为覆盖了所有这些其他变型或修改。
