技术领域

本发明涉及空调废热再利用技术领域，尤其涉及一种用于对空调废热进行导流的导流罩。

背景技术

随着天气大幅度的变化与人们对舒适的居家环境的需求，空调已经成为生活中必不可少的家电之一，但其耗电非常巨大。在夏季空调制冷时，空调外机同时会排出具有一定温度的热气流。在给人们带来舒适性的同时，也加剧了能源消耗与全球变暖等问题。因此，结合空调领域的节能减排需求与斯特林机的工作特点，发明一种能够充分利用空调系统废热的能量回收装置是当今节能减排技术领域和空调市场的一个空白地带。

根据研究调查，专利号为201310145741.4的发明专利公开了一种基于斯特林机与冷凝水再利用技术的空调节能装置及应用，该装置包含冷凝水再利用装置和斯特林节能装置，其通过一台斯特林机对空调压缩机出口铜管热量的利用，及凝水配水盘对空调产生的废冷的利用，达到节能的目的，但其装置忽略了外机排风自身具有的动能，排风自身所携带的能量很高，若不加以利用也是能源的一种浪费；此外，申请号为201410598883.0的中国专利公开了一种具有废热回收功能的空调器，该装置使用了热电装置，将空调排放的废热通过热电装置回收后供空调内部应用，因温差不大，使废热利用效率并无显著提高。

发明内容

为了解决上述技术问题，本发明提供了一种用于对空调废热进行导流的导流罩，所述空调包括空调外机壳体，所述空调外机壳体具有出风面罩，所述导流罩包括：

导流罩本体，其具有第一端部和与所述第一端部沿着相反方向延伸的第二端部，所述第一端部固定在空调外机壳体处，所述第二端部具有出风口，所述导流罩本体构造成将由所述出风面罩排出的热气流导流至所述出风口；

减震垫，其设置在所述第一端部和所述空调外机壳体之间，其构造成与所述空调外机壳体相配合；

密封件，其设置在所述第一端部和所述减震垫之间，用于对所述导流罩本体的第一端部进行密封。

进一步地，所述导流罩本体沿着所述热气流流动方向延伸。

进一步地，所述导流罩本体包括：

罩身，其一端与所述第一端部相连，并且所述罩身具有多个第一导流槽，每个第一导流槽沿着所述罩身内表面并朝着所述热气流流动方向延伸；

颈部，其与所述罩身的另一端相连，并在所述颈部的端部限定出所述出风口，所述颈部具有分别与所述多个第一导流槽对应的多个第二导流槽，每个第二导流槽沿着所述颈部内表面并朝着所述热气流流动方向延伸。

进一步地，所述减震垫的外表面具有多个减震槽，每个减震槽沿所述减震垫的周向围绕所述减震垫设置。

进一步地，所述第一端部构造成L型端部，以增加所述空调外机壳体与所述第一端部之间的固定部位。

进一步地，所述减震垫和密封件均构造成L型。

进一步地，所述减震垫的硬度为40-60度。

进一步地，所述导流罩本体、减震垫和密封件通过固定件固定在所述空调外机壳体处。

进一步地，所述密封件包括：

第一部分，其与所述减震垫接触，所述第一部分的材料选择成具有减震功能的软质材料；

第二部分，其与所述导流罩本体接触，所述第二部分的材料选择成具有密封功能的软质材料；

第三部分，其形成在所述第一部分和所述第二部分之间，所述第三部分的材料选择成具有一定硬度的硬质材料。

进一步地，所述硬质材料为钢制材料或塑料材料。

本发明的方案，通过设置导流罩本体，可以将由出风面罩排出的热气流导流出，并且所述导流罩本体具有导流槽，进一步将热气流引流至出风口，以进行下一步处理。通过设置减震垫，相当于将空调外机壳体和导流罩本体隔离，以避免产生由导流罩本体与空调外机壳体发生的碰撞等引起的震动以及噪音。通过设置密封垫，避免热气流由导流罩本体与空调外机可以之间的缝隙流走，以最大限度地使得该热气流从出风口流出。

此外，由于该减震垫的外表面具有多个减震槽，进一步增强其减震效果。并且密封垫具有三个部分，类似三明治结构，两端的两个部分均为软质材料，以分别满足减震和密封功能，中间部分为硬质材料，以满足对硬度的要求。如此，极大提高该导流罩的使用寿命，并且应用范围广。

根据下文结合附图对本发明具体实施例的详细描述，本领域技术人员将会更加明了本发明的上述以及其他目的、优点和特征。

附图说明

后文将参照附图以示例性而非限制性的方式详细描述本发明的一些具体实施例。附图中相同的附图标记标示了相同或类似的部件或部分。本领域技术人员应该理解，这些附图未必是按比例绘制的。附图中：

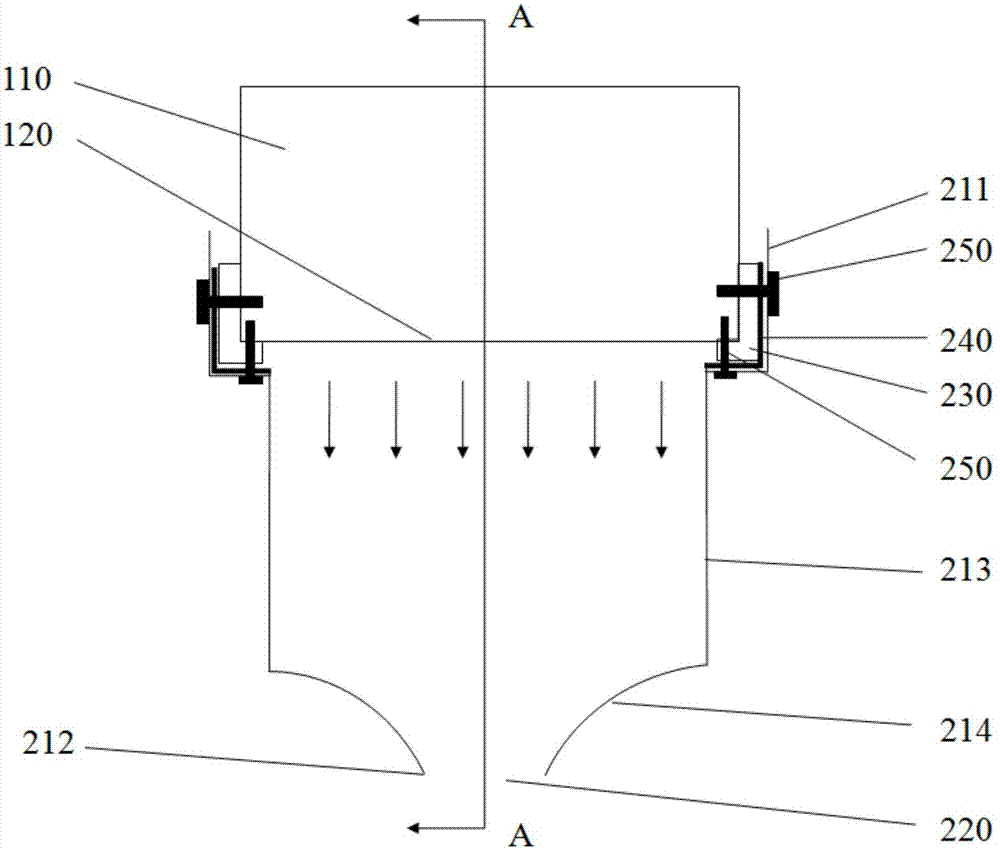

图1是根据本发明一个实施例的用于对空调废热进行导流的导流罩的结构示意图，其中，图中箭头示出了热气流流动方向；

图2是图1中沿A-A截面观察的示意性结构图；

图3是根据本发明一个实施例的减震垫的示意性结构图；

图4是根据本发明一个实施例的密封件的示意性结构图。

具体实施方式

图1示出了本发明一种用于对空调废热进行导流的导流罩。如图1所示，所述空调包括空调外机壳体110，所述空调外机壳体110具有出风面罩120，所述导流罩包括：导流罩本体，其具有第一端部211和与所述第一端部211沿着相反方向延伸的第二端部212，所述第一端部211固定在空调外机壳体110处，所述第二端部212具有出风口220，所述导流罩本体构造成将由所述出风面罩120排出的热气流导流至所述出风口220；减震垫230，其设置在所述第一端部211和所述空调外机壳体110之间，其构造成与所述空调外机壳体110相配合；密封件240，其设置在所述第一端部211和所述减震垫230之间，用于对所述导流罩本体的第一端部211进行密封。

图2示出了图1中沿A-A截面观察的示意性结构图。如图2所示，所述导流罩本体沿着所述热气流流动方向延伸。其中，所述导流罩本体包括：罩身213，其一端与所述第一端部211相连，并且所述罩身213具有多个第一导流槽2131，每个第一导流槽2131沿着所述罩身213内表面并朝着所述热气流流动方向延伸；颈部214，其与所述罩身213的另一端相连，并在所述颈部214的端部限定出所述出风口220，所述颈部214具有分别与所述多个第一导流槽2131对应的多个第二导流槽2141，每个第二导流槽2141沿着所述颈部214内表面并朝着所述热气流流动方向延伸。

图3示出了根据本发明一个实施例的减震垫230的示意性结构图。所述减震垫230的外表面具有多个减震槽231，每个减震槽231沿所述减震垫230的周向围绕所述减震垫230设置。

如图1所示，所述第一端部211构造成L型端部，以增加所述空调外机壳体110与所述第一端部211之间的固定部位。所述减震垫230和密封件240均构造成L型。所述减震垫230的硬度为40-60度。所述导流罩本体、减震垫230和密封件240通过固定件250固定在所述空调外机壳体110处。

图4示出了根据本发明一个实施例的密封件240的示意性结构图所述密封件240包括：第一部分241，其与所述减震垫230接触，所述第一部分241的材料选择成具有减震功能的软质材料；第二部分242，其与所述导流罩本体接触，所述第二部分242的材料选择成具有密封功能的软质材料；第三部分243，其形成在所述第一部分241和所述第二部分242之间，所述第三部分243的材料选择成具有一定硬度的硬质材料。其中，所述硬质材料为钢制材料或塑料材料。

本发明的方案，通过设置导流罩本体，可以将由出风面罩120排出的热气流导流出，并且所述导流罩本体具有导流槽，进一步将热气流引流至出风口220，以进行下一步处理。通过设置减震垫230，相当于将空调外机壳体110和导流罩本体隔离，以避免产生由导流罩本体与空调外机壳体110发生的碰撞等引起的震动以及噪音。通过设置密封垫，避免热气流由导流罩本体与空调外机可以之间的缝隙流走，以最大限度地使得该热气流从出风口220流出。

此外，由于该减震垫230的外表面具有多个减震槽231，进一步增强其减震效果。并且密封垫具有三个部分，类似三明治结构，两端的两个部分均为软质材料，以分别满足减震和密封功能，中间部分为硬质材料，以满足对硬度的要求。如此，极大提高该导流罩的使用寿命，并且应用范围广。

至此，本领域技术人员应认识到，虽然本文已详尽示出和描述了本发明的多个示例性实施例，但是，在不脱离本发明精神和范围的情况下，仍可根据本发明公开的内容直接确定或推导出符合本发明原理的许多其他变型或修改。因此，本发明的范围应被理解和认定为覆盖了所有这些其他变型或修改。
