技术领域

本发明涉及一种鱼类养殖的工具，特别是一种模拟鱼缸下雨效果的养鱼装置。

背景技术

在日常生活中家庭养观赏鱼，由于缺少大自然的环境，鱼儿很难适应室内的环境，容易死亡，即便存活下来的鱼儿也是死气沉沉，基本上一动不动，缺少活力。大自然的环境，特别是下雨的环境，下雨的时候可以增加水中的氧气含量，又可以增加水的流动性，家庭的鱼缸很难模拟出下雨的效果，虽然现在养观赏鱼有氧气棒，但是由于电机产生的噪音反而会增加鱼儿的不安的感觉，当然这些噪音也会给养殖者及家庭其他成员带来烦躁的感觉，另一方面，氧气棒虽然能增加水中的氧气含量，并不能有效地模拟下雨效果，所以鱼缸中的鱼儿比自然界的鱼儿少了份灵气和活力，这仍有待于该进加以解决。

发明内容

为了解决上述问题，本发明提供了一种模拟鱼缸下雨效果的养鱼装置。

本发明采用的技术方案为：一种模拟鱼缸下雨效果的养鱼装置，其特征在于包括模拟器，托盘，连接带，固定装置，模拟器由中空管，竖杆，把手，横向连接装置组成，所述中空管的两端开口,所述竖杆的一端连接把手，所述竖杆的另一端连接所述中空管的下面的端口，所述横向连接装置的端头与所述中空管的上面的端口连接，并且与所述竖杆互相垂直相交，所述连接带的两端分别连接两个所述固定装置，所述连接带的上面固定连接所述托盘，所述连接带为弹性带，所述模拟器放置在所述托盘上面。

本发明也可以说是一种鱼缸养鱼的装置，进一步的，所述中空管有两个，一端相连，并呈“V”字形。

本发明也可以说是一种养殖观赏鱼的装置，进一步的，所述中空管有三个，三个的一端相连在一起，中空管是围绕竖杆均匀排列，并呈倒三棱锥形；所述横向连接装置有三个，首尾相连形成三角形，且其端头与所述中空管的上面的端口连接；每个横向连接装置的中间与一牵拉绳的端头连接，牵拉绳的另一端与弹性套圈连接，弹性套圈套在竖杆上。

本发明也可以说是一种养殖观赏鱼的工具，进一步的，所述中空管有三个以上，三个以上的一端相连在一起，中空管是围绕竖杆均匀排列，并呈倒多棱锥形。所述横向连接装置有三个以上，首尾相连形成多边形，其端头与所述中空管的上面的端口连接；每个横向连接装置的中间与一牵拉绳的端头连接，牵拉绳的另一端与弹性套圈连接，弹性套圈套在竖杆上。

本发明也可以说是一种养鱼的工具，进一步的，所述中空管的侧面沿长度方向均匀分布着孔洞。

本发明也可以说是一种提高水中氧气含量的养鱼设备，进一步的，所述圆孔为3-10个。

本发明也可以说是一种增加水中含氧量的养鱼设备，进一步的，所述竖杆沿长度方向均匀分布着限位器。

本发明也可以说是一种模拟大自然环境的养鱼设备，进一步的，所述限位器为横向凸起，所述横向连接装置为绳，绳挂在所述限位器上。

本发明也可以说是一种增加水的流动性的养鱼装置，进一步的，所述固定装置为一底板上设有夹子或卡槽固定鱼缸的两侧。

本发明也可以说是一种提高水的活性的养鱼装置，所述固定装置为一底板的外侧设置有吸盘。

进一步的，所述模拟器的竖杆为旋转轴连接在所述托盘上表面的中心。

进一步的，所述托盘的一侧设置有弧形挡板。

进一步的，所述模拟器的竖杆的底端连接轴承，所述轴承连接在所述托盘上表面的中心。

进一步的，所述连接带的两端通过拉绳连接两个所述固定装置。

本发明构造简单，成本低廉，可以模拟大自然中下雨的情景，一方面使得观赏鱼有身处在大自然的感觉，另一方面也可以增加水中的氧气含量，将鱼缸中的死水变为活水，提高水的活性，增加水的流动性，同时又可以使得养殖者和观赏鱼产生互动，增加养殖观赏鱼类的娱乐效果，加强养殖者和观赏鱼之间的情感交流。本发明也可以锻炼使用者的手部的灵活性，也可以作为手部锻炼的训练装置。

附图说明

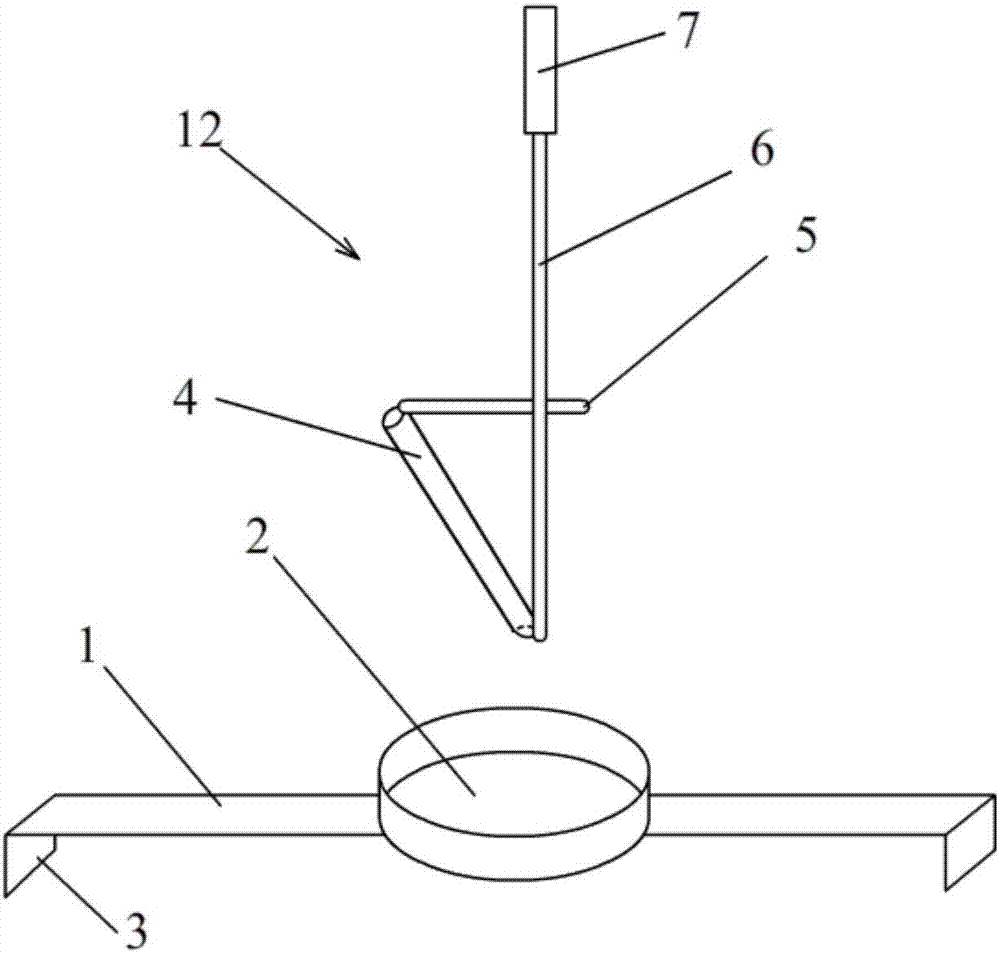

图1为本发明实施例一的示意图。

图2为本发明实施例二的示意图。

图3为本发明实施例三的示意图。

图4为本发明实施例四的示意图。

图5为本发明实施例五的示意图。

图6为本发明实施例六的的示意图。

图7为本发明实施例七的的示意图。

图8为本发明实施例八的的示意图。

图9为本发明实施例九的的俯视图。

图10为本发明实施例九的的示意图。

图11为本发明实施例十的的示意图。

图中标号名称：1连接带，2托盘，3固定装置，4中空管，5横向连接装置，6竖杆，7把手，8孔洞，9限位器，10弧形挡板，11轴承，12模拟器，13牵拉绳，14弹性套圈,15拉绳。

具体实施方式

本发明实施例一如图1所示，该模拟鱼缸下雨效果的养鱼装置包括模拟器12，托盘2，连接带1，固定装置3，模拟器12由中空管4，竖杆6，把手7，横向连接装置5组成，所述中空管4的两端开口,所述竖杆6的一端连接把手7，所述竖杆6的另一端连接所述中空管4的下面的端口，所述横向连接装置5与所述中空管4的上面的端口连接，并且与所述竖杆6互相垂直相交，所述连接带1的两端分别是两个所述固定装置3，所述连接带1的上面固定连接所述托盘2，所述连接带1为弹性带，所述模拟器12放置在所述托盘2上面。

本发明在使用时，将连接带1的两端的固定装置3固定在鱼缸的两侧，再将模拟器12的竖杆6放置在所述托盘2上面，用适当的力压着托盘2，使得鱼缸的水漫过托盘2，并且保证中空管4的下面的端口与水面接触，这时手持手柄快速旋转模拟器12，使得水从中空管4上面的端口喷洒出来。本发明可以模拟大自然中下雨的情景，一方面使得观赏鱼有身处在大自然的感觉，另一方面也可以增加水中的氧气含量，将鱼缸中的死水变为活水，同时又可以使得养殖者和观赏鱼产生互动，增加养殖观赏鱼类的娱乐效果，加强养殖者和观赏鱼之间的情感交流。本发明也可以锻炼使用者的手部的灵活性，也可以作为手部锻炼的训练装置。

本发明实施例二如图2所示，该模拟鱼缸下雨效果的养鱼装置，在实施例一的基础上进行改进，所述中空管4有两个，一端相连，并呈“V”字形，这样设计可以增加喷洒出来的水量，同时由于V”字形是轴对称图形，可以使得旋转时，更容易达到平衡，提高旋转的效率。

本发明实施例三如图3所示，该模拟鱼缸下雨效果的养鱼装置，在实施例二的基础上进行改进，所述中空管4的侧面沿长度方向均匀分布着孔洞8，这样设计可以使得喷洒出来的水更均匀地洒在鱼缸的水面上。

本发明实施例四如图4所示，该模拟鱼缸下雨效果的养鱼装置，所述竖杆6沿长度方向均匀分布着限位器9；所述限位器9为横向凸起，所述横向连接装置5为绳。绳可以挂在横向凸起上，调节V”字形的中间的夹角的角度，这样设计可以调节喷洒出来的水的半径范围，同时也可以调节水珠从模拟器12洒落的高度，当V”字形的中间夹角小的时候，喷洒出来的水的半径范围小，同时水珠洒落的高度高，当V”字形的中间夹角大的时候，喷洒出来的水的半径范围大，同时水珠洒落的高度低。调节V”字形的中间夹角，再配合调节旋转速度就可以模拟大自然的各种各样的雨的情景，比如大雨，小雨，急雨，缓雨等，让鱼儿感觉到不同的下雨的感觉。

本发明施例五如图5所示，该模拟鱼缸下雨效果的养鱼装置，所述固定装置3为一底板上设置夹子或卡槽，可以固定鱼缸的两侧，这种固定装置3适合鱼缸两侧是平直的鱼缸，比如方形鱼缸。

本发明施例六如图6所示，该模拟鱼缸下雨效果的养鱼装置，所述固定装置3为一底板的外侧设置有吸盘,固定鱼缸的外表面两侧。这种固定装置3适合鱼缸两侧是各种形状的鱼缸。

本发明施例七如图7所示，该模拟鱼缸下雨效果的养鱼装置，所述托盘2的一侧设置有弧形挡板10。这样设计可以避免操作者被喷洒出来的水溅湿衣服。

本发明施例八如图8所示，该模拟鱼缸下雨效果的养鱼装置，所述模拟器12的竖杆6的底端连接轴承11，所述轴承11连接在所述托盘2上表面的中心，这样设计可以提高模拟器12的旋转的效率。

本发明施例九如图9，10所示，该模拟鱼缸下雨效果的养鱼装置，所述中空管4有三个，三个的一端相连在一起，中空管4是围绕竖杆6均匀排列，并呈倒三棱锥形；所述横向连接装置5有三个，其端头与所述中空管4的上面的端口连接；每个横向连接装置5的中间与一牵拉绳13的端头连接，牵拉绳13的另一端与弹性套圈14连接。所述竖杆沿长度方向均匀分布着限位器。所述限位器9为横向凸起，弹性套圈14可以挂在横向凸起上，调节中空管4之间夹角，这样设计可以增加喷洒出来的水量，同时由于中空管4是围绕竖杆6均匀排列，可以使得旋转时，更容易达到平衡，提高旋转的效率。

本发明施例十如图11所示，该模拟鱼缸下雨效果的养鱼装置，所述连接带1的两端通过拉绳15连接两个所述固定装置3。这样设计是如果鱼缸里的水位很低的时候，这样可以通过拉绳15来调节，以保证中空管4的开口端能够浸泡到水中。使用时，可以将固定装置3放置在鱼缸的外侧，拉绳15的一部分在鱼缸内部，另一部分在鱼缸外部，通过调节拉绳15在鱼缸内部的长度，可以调节该模拟鱼缸下雨效果的养鱼装置在鱼缸中的位置，由于吸盘在底板的外侧，所以吸盘能吸住鱼缸的外侧并固定好该模拟鱼缸下雨效果的养鱼装置。

综上所述仅为本发明具体实施例，但并不局限于实施例，还可各技术特征重新组合更多实现方式，凡在不脱离本发明构思的情况下，依本申请所做的等效修饰和现有技术添加均视为本发明技术范畴。
