技术领域

本发明属于快递包裹存取设备技术领域，具体的说是一种捆绑式物流快件收件器。

背景技术

随着国民经济的飞速发展，中国物流行业保持着较快的增长速度，物流体系不断完善。今年来，随着物流行业的迅猛发展，快递业务呈高速增长的趋势。在快递配送的过程中，所出现的签收问题也越来越凸出和频繁。现有的快递收取方式，一般为快递员将快递件运送至快递单上的地址，再联系收件员，收件员进行签收。但是，现在大多数人员在正常工作日均需要上班或忙于别的事情，此时若将收货地址为家中，则收取不到快件，使得快递员需来回反复进行派送，无形中增加了快递员的送货时间；如果采用代签收的话如果出现问题又容易产生责任不明确的问题。

鉴于此，本发明所述的一种捆绑式物流快件收件器，能够借助门和墙壁灯实现安装，人不在家时也可以实现快递的接收，装拆方便，能重复使用，适用范围较广，其具体有益效果如下：

1.本发明所述的一种捆绑式物流快件收件器，本发明所述收件袋端部安装有锥形橡胶层或者布条，两端插入门缝，当门关闭时，门缝间隙变小，从而顺利将收件袋夹紧，实现了收件袋在门上的安装；当需要将快递当如收件袋时，通过控制箱上的扫码器或者密码按键控制电机转动，使得收件袋上端的钢丝绳长度增加，便可以将弹性收件袋向外拉，实现收件袋的开口，完成了快递的取放，实现了收件袋与门的结合形成临时的储物空间，方便了快递的接收，节省了物流成本。

2.本发明所述的一种捆绑式物流快件收件器，所述收件袋和连接带位于控制箱的两侧，收件袋和连接带另一端设置有固定块，固定块与墙壁的接触面上设置有真空吸盘，收件袋通过真空吸盘固定在墙壁上；然后同样采用电机带卷轴使钢丝绳长度变化来实现收件袋的打开，完成收取快递，实现了收件袋与墙壁的结合形成储物空间，丰富了快递接收的场合。

3.本发明所述的一种捆绑式物流快件收件器，所述收件袋采用芳纶纤维材料编织而成，同时在芳纶纤维材料上缠绕有金属丝，保证了收件袋的强度，使收件袋具有防刺破、防水、防火的功能，满足了收件袋在多种情况下的使用要求。

发明内容

为了弥补现有技术的不足，本发明提出了一种捆绑式物流快件收件器，本发明主要用于人员不在家无法收取快递，造成快递收取不及时的问题。本发明利用门或者墙壁实现了收件袋的安装，收件袋与门或着墙壁之间形成的储物空间来存放快递，利用扫码或者传动的密码识别技术来控制电机实现收件袋袋口钢丝绳长度的变化，从而顺利将弹性的收件袋袋口打开和关闭，实现了快递的安全存放，使住户取快递更加便利，节省了物流成本。

本发明解决其技术问题所采用的技术方案是：本发明所述的一种捆绑式物流快件收件器，包括收件袋、连接带、控制箱和钢丝绳，所述收件袋为长方形，收件袋位于控制箱的右侧，收件袋左端与控制箱相连接，收件袋的上下两端沿长度方向均设置有钢丝绳，钢丝绳长度不小于收件袋的长度，收件袋上的钢丝绳左端与控制箱相连接，收件袋能够安装在门和墙壁上；所述连接带位于控制箱的左侧，连接带右端固定在控制箱上，连接带的上下两端沿长度方向均设置有钢丝绳，钢丝绳长度等于连接带的长度，连接带上下两端的钢丝绳右端固定在控制箱的左端；所述控制箱内置有扫码器、密码按键和摄像头，控制箱用于控制收件袋的打开和封闭。

所述收件袋和连接带由芳纶纤维材料而成，芳纶纤维材料上缠绕有金属丝，收件袋和连接带的外表面覆盖有橡胶层。由于芳纶材料钢材额强度、熔点高，具有较好的弹性、耐磨型和抗腐蚀性，较好地满足作为收件袋的使用要求，使得收件袋能够被拉长。

所述收件袋和连接带未与控制箱相连接的一端均设置有锥形橡胶带，锥形橡胶带宽度大于最小门缝的宽度，钢丝绳一端与锥形橡胶带相连接，钢丝绳另一端与控制箱相连接，收件袋和连接带固定有锥形橡胶带的一端分别从门的左右两侧塞入，门关闭时将橡胶带夹紧，利用门的关闭实现了收件袋的安装。当需要收取快递时，首先将门打开，然后将收件袋和连接带设置有锥形橡胶带的一端从门的左右两侧塞入；接着将门关闭，由于门关闭时，门与门框的缝隙减小，锥形橡胶带被顺利夹在了门缝中，从而实现了收件袋和连接带在门上的安装。

所述收件袋和连接带塞入门缝的一端分别设置有多余的布条，将布条折叠在收件袋和连接带的表面后塞入门缝，门关闭后将布条夹紧，实现了收件袋的安装，能够适应不同门缝的宽度。考虑到不同的门和门框之间的缝隙大小不同，通过在收件袋和连接带的两端设置多余的布条，对布条进行折叠来增加厚度，以适应门缝的宽度，在门关闭时将布条充分夹紧，从而实现了收件袋和连接带在门上的安装。

所述控制箱上部内设有电机、卷轴和电池，收件袋上部的钢丝绳左端穿过控制箱表面后卷绕在卷轴上，控制箱与门的接触面上还设置有磁性层。当需要打开收件袋时，通过扫码器扫描二维码或者密码按键输入验证码来控制电机转动，电机转动使得卷轴发生转动，从而使收件袋上方的钢丝绳长度增加，由于收件袋具有弹性，将收件袋向外拉形成开口，顺利实现了快件的取放，然后电机反向转动，卷轴将钢丝绳拉直，从而实现了收件袋的封口。

所述收件袋通过控制箱安装在墙壁上，收件袋和连接带未与控制箱相连接的一端均设置有固定块，所述固定块与墙壁的接触面上开设有凹槽，固定块的凹槽内设置有真空吸盘，真空吸盘与软管相连接，吸盘采用硅橡胶材料制成，硅橡胶材料使得吸盘能够在较粗糙的墙壁上仍能够使用，真空吸盘吸附在墙壁上时，固定块的侧面与墙面贴合；所述软管一端延伸到固定块内与吸盘相通，软管中间嵌入收件袋和连接带并通过收件袋和连接带延伸到控制箱内；所述控制箱内设有真空泵，软管另一端安装在真空泵上，真空泵用于使真空吸盘内产生负压，控制箱内还设置有电机、卷轴和电池，收件袋上部的钢丝绳左侧穿过控制箱表面卷绕在卷轴上。当需要将收件袋安装在墙壁上时，首先将收件袋和连接带两端的固定块压在墙壁上，固定块上的真空吸盘便贴附在墙壁上，然后通过扫码器扫描二维码来控制真空泵工作将真空吸盘内的空气抽出形成负压，吸盘牢牢吸附在墙壁上，实现了收件袋在墙壁上的安装；然后电机带动卷轴转动，从而使收件袋上方的钢丝绳长度增加，由于收件袋具有弹性，将收件袋向外拉形成开口，实现了将快件放入收件袋内，然后电机反向转动，卷轴将钢丝绳拉直，从而实现了收件袋的封口；当需要取出快递时，通过密码按键输入验证码控制电机工作，使得钢丝绳不再被拉直，从而顺利将收件袋打开。

所述软管与真空吸盘的连接部位设置有电磁阀，当收件袋和连接带内的软管被故意刺破时，由于此时电磁阀处于关闭状态，实现了软管与吸盘中间的阻隔，吸盘内形成的负压环境仍然保持，避免了快件被盗取。

所述控制箱表面覆盖有太阳能电池板，通过设置太阳能电池板，将太阳能转化为电能，为控制箱的工作提供了能量。

本发明的有益效果是：

1.本发明所述的一种捆绑式物流快件收件器，本发明所述收件袋端部安装有锥形橡胶层或者布条，两端插入门缝，当门关闭时，门缝间隙变小，从而顺利将收件袋夹紧，实现了收件袋在门上的安装；当需要将快递当如收件袋时，通过控制箱上的扫码器或者密码按键控制电机转动，使得收件袋上端的钢丝绳长度增加，便可以将弹性收件袋向外拉，实现收件袋的开口，完成了快递的取放，实现了收件袋与门的结合形成临时的储物空间，方便了快递的接收。

2.本发明所述的一种捆绑式物流快件收件器，所述收件袋和连接带位于控制箱的两侧，收件袋和连接带另一端设置有固定块，固定块与墙壁的接触面上设置有真空吸盘，收件袋通过真空吸盘固定在墙壁上；然后同样采用电机带卷轴使钢丝绳长度变化来实现收件袋的打开，完成收取快递，实现了收件袋与墙壁的结合形成储物空间，丰富了快递接收的场合。

3.本发明所述的一种捆绑式物流快件收件器，所述收件袋采用芳纶纤维材料编织而成，同时在芳纶纤维材料上缠绕有金属丝，保证了收件袋的强度，使收件袋具有防刺破、防水、防火的功能，满足了收件袋在多种情况下的使用要求。

附图说明

下面结合附图对本发明作进一步说明。

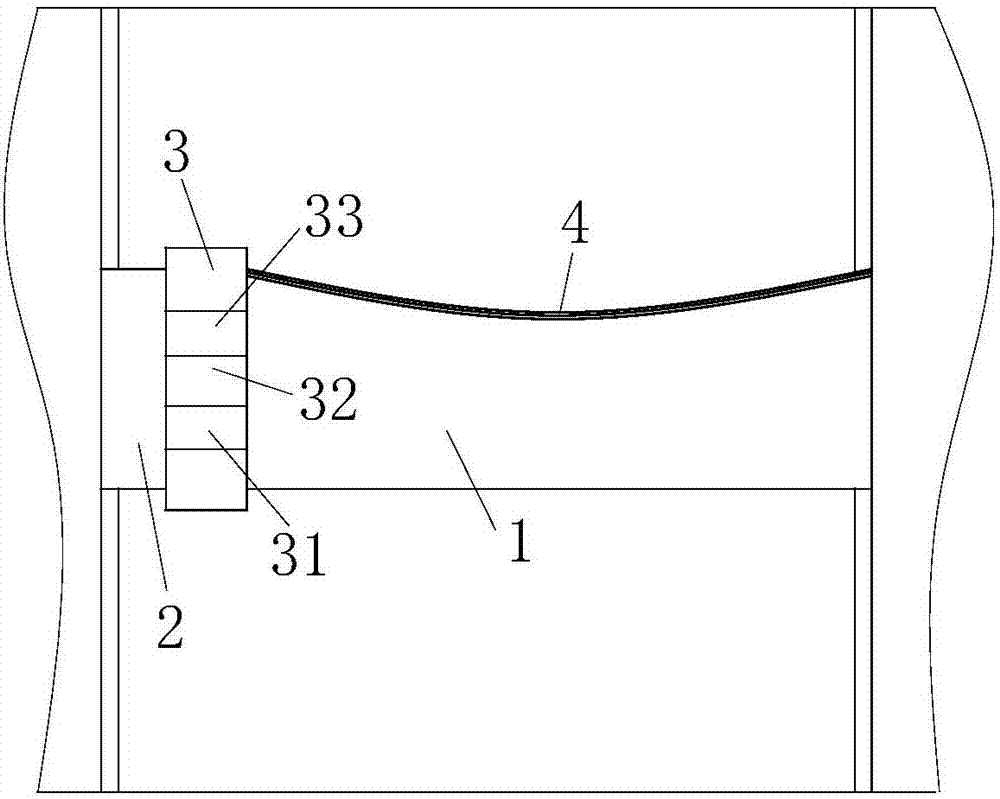

图1是本发明收件袋安装在门上的主视图；

图2是图1的俯视图；

图3是本发明的收件袋安装在墙壁上的主视图；

图4是图3的俯视图；

图5是图3的左视图；

图中：收件袋1、连接带2、控制箱3、钢丝绳4、扫码器31、密码按键32、摄像头33、锥形橡胶带5、电机34、卷轴35、电池36、固定块6、真空吸盘7

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

实施例1

如图1和图2所示，本发明所述的一种捆绑式物流快件收件器，包括收件袋1、连接带2、控制箱3和钢丝绳4，所述收件袋1为长方形，收件袋1位于控制箱3的右侧，收件袋1左端与控制箱3相连接，收件袋1的上下两端沿长度方向均设置有钢丝绳4，钢丝绳4长度不小于收件袋1的长度，收件袋1上的钢丝绳4左端与控制箱3相连接，收件袋1能够安装在门和墙壁上；所述连接带2位于控制箱3的左侧，连接带2右端固定在控制箱3上，连接带2的上下两端沿长度方向均设置有钢丝绳4，钢丝绳4长度等于连接带2的长度，连接带2上下两端的钢丝绳4右端固定在控制箱3的左端；所述控制箱3内置有扫码器31、密码按键32和摄像头33，控制箱3用于控制收件袋1的打开和封闭。

所述收件袋1和连接带2由芳纶纤维材料而成，芳纶纤维材料上缠绕有金属丝，收件袋1和连接带2的外表面覆盖有橡胶层。由于芳纶材料钢材额强度、熔点高，具有较好的弹性、耐磨型和抗腐蚀性，较好地满足作为收件袋1的使用要求，使得收件袋1能够被拉长。

所述收件袋1和连接带2未与控制箱3相连接的一端均设置有锥形橡胶带5，锥形橡胶带5宽度大于最小门缝的宽度，钢丝绳4一端与锥形橡胶带5相连接，钢丝绳4另一端与控制箱3相连接，收件袋1和连接带2固定有锥形橡胶带5的一端分别从门的左右两侧塞入，门关闭时将橡胶带夹紧，利用门的关闭实现了收件袋1的安装。当需要收取快递时，首先将门打开，然后将收件袋1和连接带2设置有锥形橡胶带5的一端从门的左右两侧塞入；接着将门关闭，由于门关闭时，门与门框的缝隙减小，锥形橡胶带5被顺利夹在了门缝中，从而实现了收件袋1和连接带2在门上的安装。

所述控制箱3上部内设有电机34、卷轴35和电池36，收件袋1上部的钢丝绳4左端穿过控制箱3表面后卷绕在卷轴35上，控制箱3与门的接触面上还设置有磁性层。当需要打开收件袋1时，通过扫码器31扫描二维码或者密码按键32输入验证码来控制电机34转动，电机34转动使得卷轴35发生转动，从而使收件袋1上方的钢丝绳4长度增加，由于收件袋1具有弹性，将收件袋1向外拉形成开口，顺利实现了快件的取放，然后电机34反向转动，卷轴35将钢丝绳4拉直，从而实现了收件袋1的封口。

所述控制箱3表面覆盖有太阳能电池板，通过设置太阳能电池板，将太阳能转化为电能，为控制箱3的工作提供了能量。

工作流程如下：

当需要收取快递时，首先将门打开，然后将收件袋1和连接带2设置有锥形橡胶带5的一端从门的左右两侧塞入；接着将门关闭，由于门关闭时，门与门框的缝隙减小，锥形橡胶带5被顺利夹在了门缝中，从而实现了收件袋1和连接带2在门上的安装。当需要打开收件袋1时，通过扫码器31扫描二维码或者密码按键32输入验证码来控制电机34转动，电机34转动使得卷轴35发生转动，从而使收件袋1上方的钢丝绳4长度增加，由于收件袋1具有弹性，将收件袋1向外拉形成开口，顺利实现了快件的取放，然后电机34反向转动，卷轴35将钢丝绳4拉直，从而实现了收件袋1的封口。

实施例2

如图1和图2所示，本发明所述的一种捆绑式物流快件收件器，包括收件袋1、连接带2、控制箱3和钢丝绳4，所述收件袋1为长方形，收件袋1位于控制箱3的右侧，收件袋1左端与控制箱3相连接，收件袋1的上下两端沿长度方向均设置有钢丝绳4，钢丝绳4长度不小于收件袋1的长度，收件袋1上的钢丝绳4左端与控制箱3相连接，收件袋1能够安装在门和墙壁上；所述连接带2位于控制箱3的左侧，连接带2右端固定在控制箱3上，连接带2的上下两端沿长度方向均设置有钢丝绳4，钢丝绳4长度等于连接带2的长度，连接带2上下两端的钢丝绳4右端固定在控制箱3的左端；所述控制箱3内置有扫码器31、密码按键32和摄像头33，控制箱3用于控制收件袋1的打开和封闭。

所述收件袋1和连接带2由芳纶纤维材料而成，芳纶纤维材料上缠绕有金属丝，收件袋1和连接带2的外表面覆盖有橡胶层。由于芳纶材料钢材额强度、熔点高，具有较好的弹性、耐磨型和抗腐蚀性，较好地满足作为收件袋1的使用要求，使得收件袋1能够被拉长。

所述收件袋1和连接带2塞入门缝的一端分别设置有多余的布条，将布条折叠在收件袋1和连接带2的表面后塞入门缝，门关闭后将布条夹紧，实现了收件袋1的安装，能够适应不同门缝的宽度。考虑到不同的门和门框之间的缝隙大小不同，通过在收件袋1和连接带2的两端设置多余的布条，对布条进行折叠来增加厚度，以适应门缝的宽度，在门关闭时将布条充分夹紧，从而实现了收件袋1和连接带2在门上的安装。

所述控制箱3上部内设有电机34、卷轴35和电池36，收件袋1上部的钢丝绳4左端穿过控制箱3表面后卷绕在卷轴35上，控制箱3与门的接触面上还设置有磁性层。当需要打开收件袋1时，通过扫码器31扫描二维码或者密码按键32输入验证码来控制电机34转动，电机34转动使得卷轴35发生转动，从而使收件袋1上方的钢丝绳4长度增加，由于收件袋1具有弹性，将收件袋1向外拉形成开口，顺利实现了快件的取放，然后电机34反向转动，卷轴35将钢丝绳4拉直，从而实现了收件袋1的封口。

所述控制箱3表面覆盖有太阳能电池板，通过设置太阳能电池板，将太阳能转化为电能，为控制箱3的工作提供了能量。

工作流程如下：

当需要收取快递时，首先将门打开，由于在收件袋1和连接带2的两端设置了多余的布条，对布条进行折叠来增加厚度，将折叠后的布条连同收件袋1和连接带2塞入门缝，可以适应门缝的不同宽度，在门关闭时将布条充分夹紧，从而实现了收件袋1和连接带2在门上的安装。当需要打开收件袋1时，通过扫码器31扫描二维码或者密码按键32输入验证码来控制电机34转动，电机34转动使得卷轴35发生转动，从而使收件袋1上方的钢丝绳4长度增加，由于收件袋1具有弹性，将收件袋1向外拉形成开口，顺利实现了快件的取放，然后电机34反向转动，卷轴35将钢丝绳4拉直，从而实现了收件袋1的封口。

实施例3

如图3至图5所示，本发明所述的一种捆绑式物流快件收件器，包括收件袋1、连接带2、控制箱3和钢丝绳4，所述收件袋1为长方形，收件袋1位于控制箱3的右侧，收件袋1左端与控制箱3相连接，收件袋1的上下两端沿长度方向均设置有钢丝绳4，钢丝绳4长度不小于收件袋1的长度，收件袋1上的钢丝绳4左端与控制箱3相连接，收件袋1能够安装在门和墙壁上；所述连接带2位于控制箱3的左侧，连接带2右端固定在控制箱3上，连接带2的上下两端沿长度方向均设置有钢丝绳4，钢丝绳4长度等于连接带2的长度，连接带2上下两端的钢丝绳4右端固定在控制箱3的左端；所述控制箱3内置有扫码器31、密码按键32和摄像头33，控制箱3用于控制收件袋1的打开和封闭。

所述收件袋1和连接带2由芳纶纤维材料而成，芳纶纤维材料上缠绕有金属丝，收件袋1和连接带2的外表面覆盖有橡胶层。由于芳纶材料钢材额强度、熔点高，具有较好的弹性、耐磨型和抗腐蚀性，较好地满足作为收件袋1的使用要求，使得收件袋1能够被拉长。

所述控制箱3上部内设有电机34、卷轴35和电池36，收件袋1上部的钢丝绳4左端穿过控制箱3表面后卷绕在卷轴35上，控制箱3与门的接触面上还设置有磁性层。当需要打开收件袋1时，通过扫码器31扫描二维码或者密码按键32输入验证码来控制电机34转动，电机34转动使得卷轴35发生转动，从而使收件袋1上方的钢丝绳4长度增加，由于收件袋1具有弹性，将收件袋1向外拉形成开口，顺利实现了快件的取放，然后电机34反向转动，卷轴35将钢丝绳4拉直，从而实现了收件袋1的封口。

所述收件袋1通过控制箱3安装在墙壁上，收件袋1和连接带2未与控制箱3相连接的一端均设置有固定块6，所述固定块6与墙壁的接触面上开设有凹槽，固定块6的凹槽内设置有真空吸盘7，真空吸盘7与软管相连接，吸盘采用硅橡胶材料制成，硅橡胶材料使得吸盘能够在较粗糙的墙壁上仍能够使用，真空吸盘7吸附在墙壁上时，固定块6的侧面与墙面贴合；所述软管一端延伸到固定块6内与吸盘相通，软管中间嵌入收件袋1和连接带2并通过收件袋1和连接带2延伸到控制箱3内；所述控制箱3内设有真空泵，软管另一端安装在真空泵上，真空泵用于使真空吸盘7内产生负压，控制箱3内还设置有电机34、卷轴35和电池36，收件袋1上部的钢丝绳4左侧穿过控制箱3表面卷绕在卷轴35上。当需要将收件袋1安装在墙壁上时，首先将收件袋1和连接带2两端的固定块6压在墙壁上，固定块6上的真空吸盘7便贴附在墙壁上，然后通过扫码器31扫描二维码来控制真空泵工作将真空吸盘7内的空气抽出形成负压，吸盘牢牢吸附在墙壁上，实现了收件袋1在墙壁上的安装；然后电机34带动卷轴35转动，从而使收件袋1上方的钢丝绳4长度增加，由于收件袋1具有弹性，将收件袋1向外拉形成开口，实现了将快件放入收件袋1内，然后电机34反向转动，卷轴35将钢丝绳4拉直，从而实现了收件袋1的封口；当需要取出快递时，通过密码按键32输入验证码控制电机34工作，使得钢丝绳4不再被拉直，从而顺利将收件袋1打开。

所述软管与真空吸盘的连接部位设置有电磁阀，当收件袋1和连接带2内的软管被故意刺破时，由于此时电磁阀处于关闭状态，实现了软管与吸盘中间的阻隔，吸盘内形成的负压环境仍然保持，避免了快件被盗取。

所述控制箱3表面覆盖有太阳能电池板，通过设置太阳能电池板，将太阳能转化为电能，为控制箱3的工作提供了能量。

工作流程如下：

首先将收件袋1和连接带2两端的固定块6压在墙壁上，固定块6上的真空吸盘7便贴附在墙壁上，然后通过扫码器31扫描二维码来控制真空泵工作将真空吸盘7内的空气抽出形成负压，吸盘牢牢吸附在墙壁上，实现了收件袋1在墙壁上的安装；然后电机34带动卷轴35转动，从而使收件袋1上方的钢丝绳4长度增加，由于收件袋1具有弹性，将收件袋1向外拉形成开口，实现了将快件放入收件袋1内，然后电机34反向转动，卷轴35将钢丝绳4拉直，从而实现了收件袋1的封口；当需要取出快递时，通过密码按键32输入验证码控制电机34工作，使得钢丝绳4不再被拉直，从而顺利将收件袋1打开。当收件袋1和连接带2内的软管被故意刺破时，由于此时电磁阀处于关闭状态，实现了软管与吸盘中间的阻隔，吸盘内形成的负压环境仍然保持，避免了快件被盗取，而且通过设置太阳能电池板吸收太阳能将太阳能转化为电能，为控制箱3的工作提供了能量。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
