技术领域

本发明涉及一种散粉盒，尤其涉及一种化妆品营销用便于试用的散粉盒。

背景技术

化妆品具有保养、美容、修饰等功效，是广大女性的随身物品之一，人们在购买化妆品之前，为了验证化妆品的效果，需要先试用化妆品，现在一般是人们用化妆刷蘸上化妆品，然后涂在脸上，进行试用，如此不太卫生，容易造成交叉感染；为了避免造成交叉感染，工作人员会将化妆品倒在一张纸上，这样难以控制倒出的量，容易造成浪费。

发明内容

为了克服人们用化妆刷蘸上化妆品，然后涂在脸上，进行试用，如此不太卫生，容易造成交叉感染的缺点，要解决的技术问题：提供一种比较卫生，能够避免造成交叉感染的化妆品营销用便于试用的散粉盒。

技术方案：一种化妆品营销用便于试用的散粉盒，包括有盒底、圆环、圆形孔板、盒体、盒盖、弧形滑块、活动块、第一弹簧和插杆，盒底顶部连接有圆环，圆环内侧水平连接有圆形孔板，圆环内设有盒体，盒体与圆环配合，盒体位于圆形孔板上方，盒体与圆形孔板接触，盒体底部绕圆周方向均有间隔的开有落料口，盒体顶部设有盒盖，盒盖与盒体配合，盒体下部左右两侧对称开有弧形滑槽，弧形滑槽内滑动式设有弧形滑块，弧形滑块上开有凹槽，凹槽内设有活动块，活动块顶部与凹槽内顶部之间连接有两个第一弹簧，左侧的弧形滑块底部右侧与右侧的弧形滑块底部左侧均开有导向孔，导向孔内设有插杆，插杆顶端与活动块底部连接，弧形滑槽内底部前后两侧均开有插孔。

在其中一个实施例中，还包括有空间调节机构，空间调节机构包括有导杆、圆形板、第二弹簧、螺杆、旋钮和限位块，盒底左部和右部均开有导孔，两个导孔内均设有导杆，两个导杆顶端连接有圆形板，圆形板与盒底配合，两个导杆底端均连接有限位块，限位块顶部与盒底底部之间连接有第二弹簧，第二弹簧套在导杆上，盒底中部开有螺孔，螺孔内设有螺杆，螺杆底端连接有旋钮。

在其中一个实施例中，还包括有转轴、塑料盖和镜片，盒盖顶部左侧转动式连接有转轴，转轴右侧连接有塑料盖，塑料盖底部嵌入式的安装有镜片。

初始时，第一弹簧处于压缩状态。工作人员先打开盒盖，然后将适量的化妆品倒入盒体内，再关闭盒盖。当顾客需要试用化妆品时，工作人员顺时针转动盒体，通过弧形滑槽和弧形滑块带动活动块顺时针转动，从而带动插杆顺时针转动。当左侧的插杆与左后侧的插孔相对应且右侧的插杆与右前侧的插孔相对应时，在第一弹簧的作用，活动块向下移动，使左侧的插杆移进左后侧的插孔内且右侧的插杆移进右前侧的插孔内，将盒体固定，此时落料口与圆形孔板上的孔相对应，使得盒体内少量的化妆品能够通过落料口和圆形孔板上的孔落到盒底内。当盒底内有足够的化妆品时，工作人员向上拨动活动块，第一弹簧被压缩，活动块向上移动带动插杆向上移动，使左侧的插杆移出左后侧的插孔内且右侧的插杆移出右前侧的插孔内，再逆时针转动盒体，将盒体转动至初始位置，此时落料口与圆形孔板上的孔不对应，盒体内的化妆品无法通过落料口和圆形孔板上的孔落到盒底内，工作人员将盒底从圆环上取下，顾客即可试用盒底内的化妆品，由于盒底内只有少量的化妆品，从而可避免造成交叉感染。试用完之后，工作人员将盒底卡回圆环上。

如果需要减少化妆品落到盒底内的量，工作人员顺时针转动旋钮，带动螺杆向上移动，当螺杆向上移动与圆形板接触时，推动圆形板向上移动，带动导杆向上移动，从而带动限位块向上移动，第二弹簧被压缩，圆形板向上移动可减少盒底内的空间，使得盒底内无法容纳过多的化妆品，从而能够节省化妆品。当圆形板向上移动至合适位置时，工作人员停止顺时针转动旋钮。如果需要增加化妆品落到盒底内的量，工作人员逆时针转动旋钮，带动螺杆向下移动，在第二弹簧的作用下限位块向下移动，从而带动圆形板向下移动，增加盒底内的空间。当圆形板向下移动至合适位置时，工作人员停止逆时针转动旋钮即可。

顾客将化妆品涂在脸上之后，可以打开塑料盖，然后通过镜片观察化妆品的使用效果。使用完镜片之后，关闭塑料盖即可。

本发明具有如下优点：本发明通过顺时针转动盒体可使落料口与圆形孔板上的孔相对应，使得盒体内少量的化妆品能够通过落料口和圆形孔板上的孔落到盒底内，由于盒底内只有少量的化妆品，从而可避免造成交叉感染；并通过空间调节机构可减少盒底内的空间，使得盒底内无法容纳过多的化妆品，从而能够节省化妆品；且还可通过镜片观察化妆品的使用效果。

附图说明

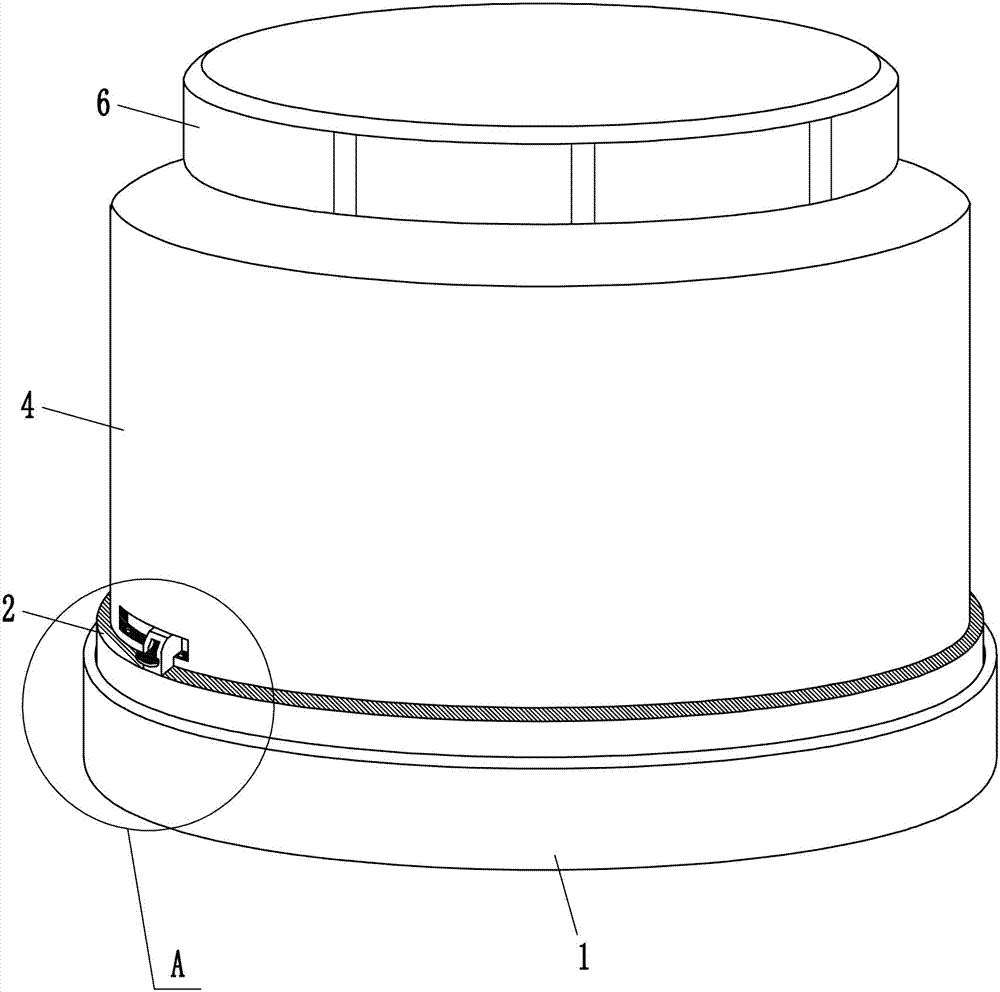

图1为本发明的立体结构示意图。

图2为本发明A部分的放大示意图。

图3为本发明分解后的立体结构示意图。

图4为本发明B部分的放大示意图。

图5为本发明的部分主视图的剖视示意图。

图6为本发明空间调节机构的主视结构示意图。

图7为本发明塑料盖和镜片的主视结构示意图。

附图标记中：1、盒底，2、圆环，3、圆形孔板，4、盒体，5、落料口，6、盒盖，7、弧形滑槽，8、弧形滑块，9、凹槽，10、活动块，11、第一弹簧，12、插杆，13、导向孔，14、插孔，15、空间调节机构，151、导孔，152、导杆，153、圆形板，154、第二弹簧，155、螺孔，156、螺杆，157、旋钮，158、限位块，16、转轴，17、塑料盖，18、镜片。

具体实施方式

下面结合附图所示的实施例对本发明作进一步描述。

实施例1

一种化妆品营销用便于试用的散粉盒，如图1-7所示，包括有盒底1、圆环2、圆形孔板3、盒体4、盒盖6、弧形滑块8、活动块10、第一弹簧11和插杆12，盒底1顶部连接有圆环2，圆环2内侧水平连接有圆形孔板3，圆环2内设有盒体4，盒体4与圆环2配合，盒体4位于圆形孔板3上方，盒体4与圆形孔板3接触，盒体4底部绕圆周方向均有间隔的开有落料口5，盒体4顶部设有盒盖6，盒盖6与盒体4配合，盒体4下部左右两侧对称开有弧形滑槽7，弧形滑槽7内滑动式设有弧形滑块8，弧形滑块8上开有凹槽9，凹槽9内设有活动块10，活动块10顶部与凹槽9内顶部之间连接有两个第一弹簧11，左侧的弧形滑块8底部右侧与右侧的弧形滑块8底部左侧均开有导向孔13，导向孔13内设有插杆12，插杆12顶端与活动块10底部连接，弧形滑槽7内底部前后两侧均开有插孔14。

实施例2

一种化妆品营销用便于试用的散粉盒，如图1-7所示，包括有盒底1、圆环2、圆形孔板3、盒体4、盒盖6、弧形滑块8、活动块10、第一弹簧11和插杆12，盒底1顶部连接有圆环2，圆环2内侧水平连接有圆形孔板3，圆环2内设有盒体4，盒体4与圆环2配合，盒体4位于圆形孔板3上方，盒体4与圆形孔板3接触，盒体4底部绕圆周方向均有间隔的开有落料口5，盒体4顶部设有盒盖6，盒盖6与盒体4配合，盒体4下部左右两侧对称开有弧形滑槽7，弧形滑槽7内滑动式设有弧形滑块8，弧形滑块8上开有凹槽9，凹槽9内设有活动块10，活动块10顶部与凹槽9内顶部之间连接有两个第一弹簧11，左侧的弧形滑块8底部右侧与右侧的弧形滑块8底部左侧均开有导向孔13，导向孔13内设有插杆12，插杆12顶端与活动块10底部连接，弧形滑槽7内底部前后两侧均开有插孔14。

还包括有空间调节机构15，空间调节机构15包括有导杆152、圆形板153、第二弹簧154、螺杆156、旋钮157和限位块158，盒底1左部和右部均开有导孔151，两个导孔151内均设有导杆152，两个导杆152顶端连接有圆形板153，圆形板153与盒底1配合，两个导杆152底端均连接有限位块158，限位块158顶部与盒底1底部之间连接有第二弹簧154，第二弹簧154套在导杆152上，盒底1中部开有螺孔155，螺孔155内设有螺杆156，螺杆156底端连接有旋钮157。

实施例3

一种化妆品营销用便于试用的散粉盒，如图1-7所示，包括有盒底1、圆环2、圆形孔板3、盒体4、盒盖6、弧形滑块8、活动块10、第一弹簧11和插杆12，盒底1顶部连接有圆环2，圆环2内侧水平连接有圆形孔板3，圆环2内设有盒体4，盒体4与圆环2配合，盒体4位于圆形孔板3上方，盒体4与圆形孔板3接触，盒体4底部绕圆周方向均有间隔的开有落料口5，盒体4顶部设有盒盖6，盒盖6与盒体4配合，盒体4下部左右两侧对称开有弧形滑槽7，弧形滑槽7内滑动式设有弧形滑块8，弧形滑块8上开有凹槽9，凹槽9内设有活动块10，活动块10顶部与凹槽9内顶部之间连接有两个第一弹簧11，左侧的弧形滑块8底部右侧与右侧的弧形滑块8底部左侧均开有导向孔13，导向孔13内设有插杆12，插杆12顶端与活动块10底部连接，弧形滑槽7内底部前后两侧均开有插孔14。

还包括有空间调节机构15，空间调节机构15包括有导杆152、圆形板153、第二弹簧154、螺杆156、旋钮157和限位块158，盒底1左部和右部均开有导孔151，两个导孔151内均设有导杆152，两个导杆152顶端连接有圆形板153，圆形板153与盒底1配合，两个导杆152底端均连接有限位块158，限位块158顶部与盒底1底部之间连接有第二弹簧154，第二弹簧154套在导杆152上，盒底1中部开有螺孔155，螺孔155内设有螺杆156，螺杆156底端连接有旋钮157。

还包括有转轴16、塑料盖17和镜片18，盒盖6顶部左侧转动式连接有转轴16，转轴16右侧连接有塑料盖17，塑料盖17底部嵌入式的安装有镜片18。

初始时，第一弹簧11处于压缩状态。工作人员先打开盒盖6，然后将适量的化妆品倒入盒体4内，再关闭盒盖6。当顾客需要试用化妆品时，工作人员顺时针转动盒体4，通过弧形滑槽7和弧形滑块8带动活动块10顺时针转动，从而带动插杆12顺时针转动。当左侧的插杆12与左后侧的插孔14相对应且右侧的插杆12与右前侧的插孔14相对应时，在第一弹簧11的作用，活动块10向下移动，使左侧的插杆12移进左后侧的插孔14内且右侧的插杆12移进右前侧的插孔14内，将盒体4固定，此时落料口5与圆形孔板3上的孔相对应，使得盒体4内少量的化妆品能够通过落料口5和圆形孔板3上的孔落到盒底1内。当盒底1内有足够的化妆品时，工作人员向上拨动活动块10，第一弹簧11被压缩，活动块10向上移动带动插杆12向上移动，使左侧的插杆12移出左后侧的插孔14内且右侧的插杆12移出右前侧的插孔14内，再逆时针转动盒体4，将盒体4转动至初始位置，此时落料口5与圆形孔板3上的孔不对应，盒体4内的化妆品无法通过落料口5和圆形孔板3上的孔落到盒底1内，工作人员将盒底1从圆环2上取下，顾客即可试用盒底1内的化妆品，由于盒底1内只有少量的化妆品，从而可避免造成交叉感染。试用完之后，工作人员将盒底1卡回圆环2上。

如果需要减少化妆品落到盒底1内的量，工作人员顺时针转动旋钮157，带动螺杆156向上移动，当螺杆156向上移动与圆形板153接触时，推动圆形板153向上移动，带动导杆152向上移动，从而带动限位块158向上移动，第二弹簧154被压缩，圆形板153向上移动可减少盒底1内的空间，使得盒底1内无法容纳过多的化妆品，从而能够节省化妆品。当圆形板153向上移动至合适位置时，工作人员停止顺时针转动旋钮157。如果需要增加化妆品落到盒底1内的量，工作人员逆时针转动旋钮157，带动螺杆156向下移动，在第二弹簧154的作用下限位块158向下移动，从而带动圆形板153向下移动，增加盒底1内的空间。当圆形板153向下移动至合适位置时，工作人员停止逆时针转动旋钮157即可。

顾客将化妆品涂在脸上之后，可以打开塑料盖17，然后通过镜片18观察化妆品的使用效果。使用完镜片18之后，关闭塑料盖17即可。

尽管已经参照本公开的特定示例性实施例示出并描述了本公开，但是本领域技术人员应该理解，在不背离所附权利要求及其等同物限定的本公开的精神和范围的情况下，可以对本公开进行形式和细节上的多种改变。因此，本公开的范围不应该限于上述实施例，而是应该不仅由所附权利要求来进行确定，还由所附权利要求的等同物来进行限定。
