技术领域

本发明涉及一种清理装置，尤其涉及一种刹车片涂层喷涂用表面清理装置。

背景技术

刹车片也叫刹车皮。在汽车的刹车系统中，刹车片是最关键的安全零件，所有刹车效果的好坏都是刹车片起决定性作用，所以说好的刹车片是人和汽车的保护神。

涂层是涂料一次施涂所得到的固态连续膜，是为了防护，绝缘，装饰等目的，涂布于金属，织物，塑料等基体上的塑料薄层。涂料可以为气态、液态、固态，通常根据需要喷涂的基质决定涂料的种类和状态。

在对刹车片涂层进行喷涂前需要对刹车片进行清理，目前对刹车片的清理通常通过人工用擦拭棉将刹车片上的灰尘等杂质清理，人工清理存在效率低、人工投入成本大、费时费力的缺点，因此亟需研发一种效率高、人工投入成本小、省时省力的刹车片涂层喷涂用表面清理装置。

发明内容

(1)要解决的技术问题

本发明为了克服人工对刹车片清理时存在效率低、人工投入成本大、费时费力的缺点，本发明要解决的技术问题是提供一种效率高、人工投入成本小、省时省力的刹车片涂层喷涂用表面清理装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种刹车片涂层喷涂用表面清理装置，包括有支架、操作台、支板、第一轴承座、L形杆、第一滑轨、第一滑块、第二轴承座、第一电机、丝杆、擦拭装置、旋转装置和调节装置，支架的顶部安装有操作台，操作台的左侧顶部连接有支板，支板的右侧顶部安装有第一轴承座，第一轴承座上的轴承上安装有L形杆，L形杆内侧顶部水平连接有第一滑轨，第一滑轨上滑动式地连接有第一滑块，第一滑块中部开有螺纹孔，第一滑轨的左右两侧安装有第二轴承座，左侧第二轴承座的左侧设有第一电机，第一电机安装在L形杆上，左右两个第二轴承座之间安装有丝杆，丝杆通过第一滑块上的螺纹孔与第一滑块配合，第一滑块底部安装有擦拭装置，操作台的中部安装有旋转装置，支板右侧的操作台上安装有用于调节L形杆旋转角度的调节装置。

优选地，擦拭装置包括有气缸、N形架、电动辊和擦拭棉，气缸通过螺栓连接的方式安装在第一滑块的底部，气缸呈竖直设置，气缸的伸缩杆上连接有N形架，N形架上安装有电动辊，电动辊的外侧设有擦拭棉。

优选地，旋转装置包括有安装架、第二电机、小齿轮、第三轴承座、转轴、大齿轮和模具，操作台底部中间安装有安装架，安装架的内侧底部安装有第二电机，第二电机的输出轴上连接有小齿轮，操作台的中间嵌入式地安装有第三轴承座，第三轴承座的轴承上安装有转轴，转轴的底端连接有大齿轮，大齿轮与小齿轮啮合，转轴的顶端水平连接有模具。

优选地，调节装置包括有第一齿轮、第二滑轨、第二滑块、齿条、导套、导杆、拉环和紧固螺栓，L形杆的底端连接有第一齿轮，第二滑轨通过螺栓连接在操作台上，第二滑轨上滑动式地设有第二滑块，第二滑块上连接有齿条，齿条位于第一齿轮的右侧，第二滑轨前侧设有导套，齿条的前端连接有导杆，导杆位于到套内，导杆与导套滑动配合，导杆的前端连接有拉环，导套顶部设有紧固螺栓，导杆顶部开有两个卡槽，紧固螺栓与卡槽配合。

优选地，还包括有除尘装置，除尘装置包括有驱动电机、圆盘、缸体、活塞、进气管、出气管、单向阀、喷头和连杆，支架左侧下部安装有驱动电机，驱动电机的输出轴上连接有圆盘，圆盘位于驱动电机的前侧，操作台底部左侧连接有缸体，缸体内设有活塞，活塞与缸体配合，活塞底部与圆盘的偏心位置之间转动式地连接有连杆，缸体左侧顶部连接有进气管，缸体右侧顶部连接以后出气管，进气管和出气管的上均安装有单向阀，出气管的尾端连接有喷头，喷头固定在N形架的顶部右侧。

优选地，还包括有酒精添加装置，酒精添加装置包括有筒体、出液管、第一卡套和电控阀，L形杆的顶部安装有筒体，筒体底部连接有出液管，第一卡套连接在N形架的左侧顶部，出液管的尾部卡在第一卡套内侧，出液管上安装有电控阀。

优选地，还包括有L形连接杆和第二卡套，气缸的左侧连接有L形连接杆，L形连接杆的尾端连接有用于卡住出气管的第二卡套。

优选地，模具的外侧设有收集盘，收集盘放置在操作台上，收集盘的材质为不锈钢。

优选地，L形杆的材质为Q235钢。

工作原理：当需要对刹车片表面进行清理时，将刹车片放置在旋转装置上，启动旋转装置旋转，并启动擦拭装置对刹车片表面进行擦拭，在擦拭装置对刹车片擦拭时，启动第一电机转动带动丝杆转动，丝杆转动驱动第一滑块移动，当第一电机顺时针转动时，丝杆驱动第一滑块向右移动，当第一电机逆时针转动时，丝杆驱动第一滑块向左移动，如此能够使擦拭装置左右移动对刹车片进行擦拭，当擦拭完毕后，通过调节装置将L形杆向后转动，如此方便将刹车片从选装装置上取出。

因为擦拭装置包括有气缸、N形架、电动辊和擦拭棉，气缸通过螺栓连接的方式安装在第一滑块的底部，气缸呈竖直设置，气缸的伸缩杆上连接有N形架，N形架上安装有电动辊，电动辊的外侧设有擦拭棉。当对旋转装置上的刹车片进行表面清理时，启动气缸伸长，N形架向下移动，电动辊随之向下移动，待电动辊上的擦拭棉与刹车片接触时，启动气缸停止伸长，然后启动电动辊转动，即可对刹车片表面上的杂质进行清理。

因为旋转装置包括有安装架、第二电机、小齿轮、第三轴承座、转轴、大齿轮和模具，操作台底部中间安装有安装架，安装架的内侧底部安装有第二电机，第二电机的输出轴上连接有小齿轮，操作台的中间嵌入式地安装有第三轴承座，第三轴承座的轴承上安装有转轴，转轴的底端连接有大齿轮，大齿轮与小齿轮啮合，转轴的顶端水平连接有模具。将刹车片放置在模具上，启动第二电机转动，第二电机带动小齿轮转动，小齿轮转动带动大齿轮转动，转轴随之转动，模具也随之转动，模具转动时带动刹车片转动，配合着擦拭装置能够快速地将刹车片表面进行清理。

因为调节装置包括有第一齿轮、第二滑轨、第二滑块、齿条、导套、导杆、拉环和紧固螺栓，L形杆的底端连接有第一齿轮，第二滑轨通过螺栓连接在操作台上，第二滑轨上滑动式地设有第二滑块，第二滑块上连接有齿条，齿条位于第一齿轮的右侧，第二滑轨前侧设有导套，齿条的前端连接有导杆，导杆位于到套内，导杆与导套滑动配合，导杆的前端连接有拉环，导套顶部设有紧固螺栓，导杆顶部开有两个卡槽，紧固螺栓与卡槽配合。当需要调节L形杆的转动位置时，拧松紧固螺栓，使紧固螺栓从卡槽内移出，拉动拉环使导杆在导套内移动，齿条带动第一齿轮转动，L形杆随之转动，待另一个卡槽位于紧固螺栓下方时，拧紧紧固螺栓，使紧固螺栓位于卡槽内将导杆固定，如此即可通过齿条与第一齿轮固定L形杆，防止L形杆转动。如此就能调整L形杆转动的角度。

因为还包括有除尘装置，除尘装置包括有驱动电机、圆盘、缸体、活塞、进气管、出气管、单向阀、喷头和连杆，支架左侧下部安装有驱动电机，驱动电机的输出轴上连接有圆盘，圆盘位于驱动电机的前侧，操作台底部左侧连接有缸体，缸体内设有活塞，活塞与缸体配合，活塞底部与圆盘的偏心位置之间转动式地连接有连杆，缸体左侧顶部连接有进气管，缸体右侧顶部连接以后出气管，进气管和出气管的上均安装有单向阀，出气管的尾端连接有喷头，喷头固定在N形架的顶部右侧。当刹车片上有灰尘需要清理时，启动驱动电机转动，驱动电机转动带动圆盘转动，圆盘转动通过连杆带动活塞在缸体内上下移动，活塞向下移动时，外界的空气通过进气管进入缸体内，活塞向上移动时，将缸体内的气体通过出气管和喷头喷向刹车片，如此能够将刹车片上的灰尘吹走，达到清洁的效果。

因为还包括有酒精添加装置，酒精添加装置包括有筒体、出液管、第一卡套和电控阀，L形杆的顶部安装有筒体，筒体底部连接有出液管，第一卡套连接在N形架的左侧顶部，出液管的尾部卡在第一卡套内侧，出液管上安装有电控阀。当对刹车片进行清洁时，将筒体注入工业酒精，打开电控阀，酒精从出液管流出，并滴落在模具上的刹车片上，待刹车片上滴落一定量的酒精后，关闭电控阀。再使用擦拭装置对刹车片进行擦拭，能够提高刹车片表面的清洁效果。

因为还包括有L形连接杆和第二卡套，气缸的左侧连接有L形连接杆，L形连接杆的尾端连接有用于卡住出气管的第二卡套。第二卡套固定出气管，避免擦拭装置左右移动时，出现出气管缠绕N形架的现象发生。

因为模具的外侧设有收集盘，收集盘放置在操作台上，收集盘的材质为不锈钢。从刹车片上清理的杂质掉落到收集盘上进行收集，然后可将收集盘从操作台上取走，将收集盘内的杂物倒出。

(3)有益效果

本发明通过旋转转轴能够固定刹车片，还能带动刹车片转动，通过与擦拭装置的配合，能够将刹车片表面清理干净，通过调节装置能够实现将擦拭装置移开，方便放置或取出刹车片，并且使用酒精添加装置能够对刹车片表面滴落少许酒精，提高清洁效果，而且达到了人工对刹车片清理时效率高、人工投入成本小、省时省力效果。

附图说明

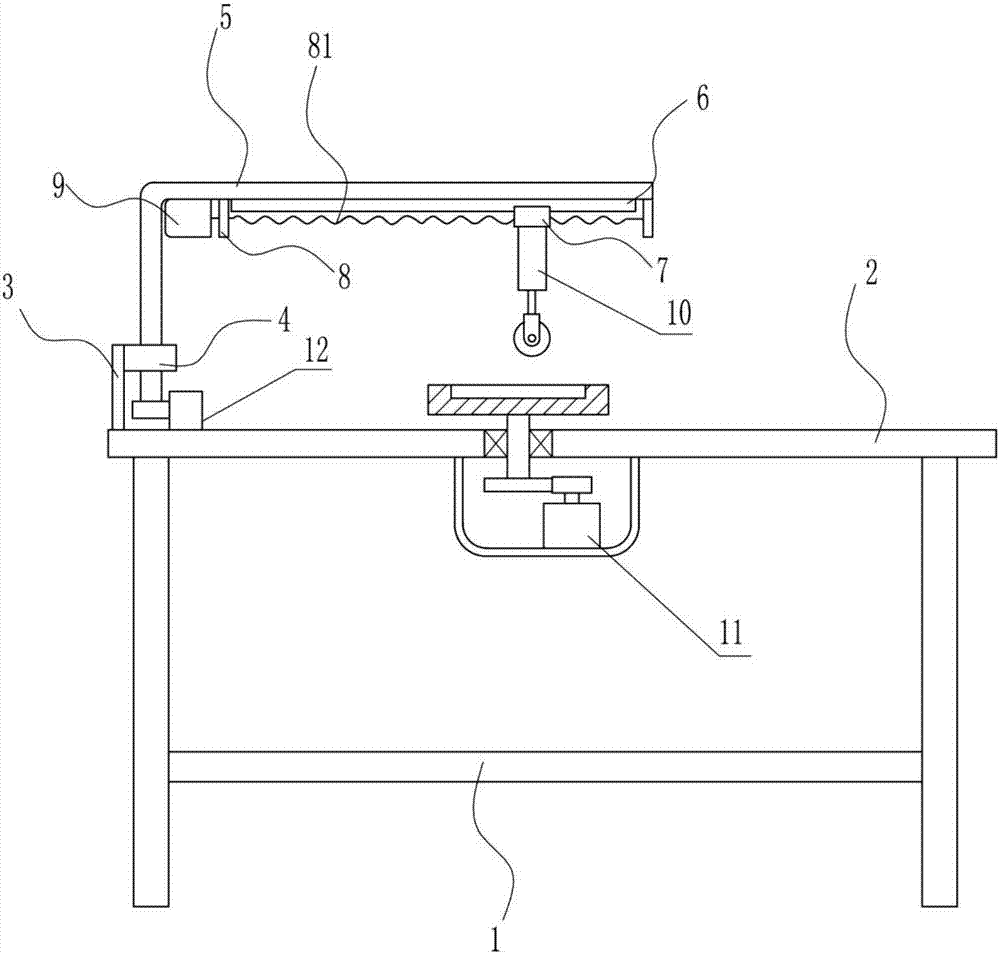

图1为本发明的第一种主视结构示意图。

图2为本发明擦拭装置的第一种主视结构示意图。

图3为本发明旋转装置的主视结构示意图。

图4为本发明调节装置的左视结构示意图。

图5为本发明的第二种主视结构示意图。

图6为本发明的第三种主视结构示意图。

图7为本发明擦拭装置的第二种主视结构示意图。

图8为本发明收集盘的俯视结构示意图。

附图中的标记为：1-支架，2-操作台，3-支板，4-第一轴承座，5-L形杆，6-第一滑轨，7-第一滑块，8-第二轴承座，81-丝杆，9-第一电机，10-擦拭装置，101-气缸，102-N形架，103-电动辊，104-擦拭棉，11-旋转装置，111-安装架，112-第二电机，113-小齿轮，114-第三轴承座，115-转轴，116-大齿轮，117-模具，12-调节装置，121-第一齿轮，122-第二滑轨，123-第二滑块，124-齿条，125-导套，126-导杆，127-拉环，128-紧固螺栓，129-卡槽，13-除尘装置，131-驱动电机，132-圆盘，133-缸体，134-活塞，135-进气管，136-出气管，137-单向阀，138-喷头，139-连杆，14-酒精添加装置，141-筒体，142-出液管，143-第一卡套，144-电控阀，15-L形连接杆，16-第二卡套，17-收集盘。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种刹车片涂层喷涂用表面清理装置，如图1-8所示，包括有支架1、操作台2、支板3、第一轴承座4、L形杆5、第一滑轨6、第一滑块7、第二轴承座8、第一电机9、丝杆81、擦拭装置10、旋转装置11和调节装置12，支架1的顶部安装有操作台2，操作台2的左侧顶部连接有支板3，支板3的右侧顶部安装有第一轴承座4，第一轴承座4上的轴承上安装有L形杆5，L形杆5内侧顶部水平连接有第一滑轨6，第一滑轨6上滑动式地连接有第一滑块7，第一滑块7中部开有螺纹孔，第一滑轨6的左右两侧安装有第二轴承座8，左侧第二轴承座8的左侧设有第一电机9，第一电机9安装在L形杆5上，左右两个第二轴承座8之间安装有丝杆81，丝杆81通过第一滑块7上的螺纹孔与第一滑块7配合，第一滑块7底部安装有擦拭装置10，操作台2的中部安装有旋转装置11，支板3右侧的操作台2上安装有用于调节L形杆5旋转角度的调节装置12。

实施例2

一种刹车片涂层喷涂用表面清理装置，如图1-8所示，包括有支架1、操作台2、支板3、第一轴承座4、L形杆5、第一滑轨6、第一滑块7、第二轴承座8、第一电机9、丝杆81、擦拭装置10、旋转装置11和调节装置12，支架1的顶部安装有操作台2，操作台2的左侧顶部连接有支板3，支板3的右侧顶部安装有第一轴承座4，第一轴承座4上的轴承上安装有L形杆5，L形杆5内侧顶部水平连接有第一滑轨6，第一滑轨6上滑动式地连接有第一滑块7，第一滑块7中部开有螺纹孔，第一滑轨6的左右两侧安装有第二轴承座8，左侧第二轴承座8的左侧设有第一电机9，第一电机9安装在L形杆5上，左右两个第二轴承座8之间安装有丝杆81，丝杆81通过第一滑块7上的螺纹孔与第一滑块7配合，第一滑块7底部安装有擦拭装置10，操作台2的中部安装有旋转装置11，支板3右侧的操作台2上安装有用于调节L形杆5旋转角度的调节装置12。

擦拭装置10包括有气缸101、N形架102、电动辊103和擦拭棉104，气缸101通过螺栓连接的方式安装在第一滑块7的底部，气缸101呈竖直设置，气缸101的伸缩杆上连接有N形架102，N形架102上安装有电动辊103，电动辊103的外侧设有擦拭棉104。

实施例3

一种刹车片涂层喷涂用表面清理装置，如图1-8所示，包括有支架1、操作台2、支板3、第一轴承座4、L形杆5、第一滑轨6、第一滑块7、第二轴承座8、第一电机9、丝杆81、擦拭装置10、旋转装置11和调节装置12，支架1的顶部安装有操作台2，操作台2的左侧顶部连接有支板3，支板3的右侧顶部安装有第一轴承座4，第一轴承座4上的轴承上安装有L形杆5，L形杆5内侧顶部水平连接有第一滑轨6，第一滑轨6上滑动式地连接有第一滑块7，第一滑块7中部开有螺纹孔，第一滑轨6的左右两侧安装有第二轴承座8，左侧第二轴承座8的左侧设有第一电机9，第一电机9安装在L形杆5上，左右两个第二轴承座8之间安装有丝杆81，丝杆81通过第一滑块7上的螺纹孔与第一滑块7配合，第一滑块7底部安装有擦拭装置10，操作台2的中部安装有旋转装置11，支板3右侧的操作台2上安装有用于调节L形杆5旋转角度的调节装置12。

擦拭装置10包括有气缸101、N形架102、电动辊103和擦拭棉104，气缸101通过螺栓连接的方式安装在第一滑块7的底部，气缸101呈竖直设置，气缸101的伸缩杆上连接有N形架102，N形架102上安装有电动辊103，电动辊103的外侧设有擦拭棉104。

旋转装置11包括有安装架111、第二电机112、小齿轮113、第三轴承座114、转轴115、大齿轮116和模具117，操作台2底部中间安装有安装架111，安装架111的内侧底部安装有第二电机112，第二电机112的输出轴上连接有小齿轮113，操作台2的中间嵌入式地安装有第三轴承座114，第三轴承座114的轴承上安装有转轴115，转轴115的底端连接有大齿轮116，大齿轮116与小齿轮113啮合，转轴115的顶端水平连接有模具117。

实施例4

一种刹车片涂层喷涂用表面清理装置，如图1-8所示，包括有支架1、操作台2、支板3、第一轴承座4、L形杆5、第一滑轨6、第一滑块7、第二轴承座8、第一电机9、丝杆81、擦拭装置10、旋转装置11和调节装置12，支架1的顶部安装有操作台2，操作台2的左侧顶部连接有支板3，支板3的右侧顶部安装有第一轴承座4，第一轴承座4上的轴承上安装有L形杆5，L形杆5内侧顶部水平连接有第一滑轨6，第一滑轨6上滑动式地连接有第一滑块7，第一滑块7中部开有螺纹孔，第一滑轨6的左右两侧安装有第二轴承座8，左侧第二轴承座8的左侧设有第一电机9，第一电机9安装在L形杆5上，左右两个第二轴承座8之间安装有丝杆81，丝杆81通过第一滑块7上的螺纹孔与第一滑块7配合，第一滑块7底部安装有擦拭装置10，操作台2的中部安装有旋转装置11，支板3右侧的操作台2上安装有用于调节L形杆5旋转角度的调节装置12。

擦拭装置10包括有气缸101、N形架102、电动辊103和擦拭棉104，气缸101通过螺栓连接的方式安装在第一滑块7的底部，气缸101呈竖直设置，气缸101的伸缩杆上连接有N形架102，N形架102上安装有电动辊103，电动辊103的外侧设有擦拭棉104。

旋转装置11包括有安装架111、第二电机112、小齿轮113、第三轴承座114、转轴115、大齿轮116和模具117，操作台2底部中间安装有安装架111，安装架111的内侧底部安装有第二电机112，第二电机112的输出轴上连接有小齿轮113，操作台2的中间嵌入式地安装有第三轴承座114，第三轴承座114的轴承上安装有转轴115，转轴115的底端连接有大齿轮116，大齿轮116与小齿轮113啮合，转轴115的顶端水平连接有模具117。

调节装置12包括有第一齿轮121、第二滑轨122、第二滑块123、齿条124、导套125、导杆126、拉环127和紧固螺栓128，L形杆5的底端连接有第一齿轮121，第二滑轨122通过螺栓连接在操作台2上，第二滑轨122上滑动式地设有第二滑块123，第二滑块123上连接有齿条124，齿条124位于第一齿轮121的右侧，第二滑轨122前侧设有导套125，齿条124的前端连接有导杆126，导杆126位于到套内，导杆126与导套125滑动配合，导杆126的前端连接有拉环127，导套125顶部设有紧固螺栓128，导杆126顶部开有两个卡槽129，紧固螺栓128与卡槽129配合。

还包括有除尘装置13，除尘装置13包括有驱动电机131、圆盘132、缸体133、活塞134、进气管135、出气管136、单向阀137、喷头138和连杆139，支架1左侧下部安装有驱动电机131，驱动电机131的输出轴上连接有圆盘132，圆盘132位于驱动电机131的前侧，操作台2底部左侧连接有缸体133，缸体133内设有活塞134，活塞134与缸体133配合，活塞134底部与圆盘132的偏心位置之间转动式地连接有连杆139，缸体133左侧顶部连接有进气管135，缸体133右侧顶部连接以后出气管136，进气管135和出气管136的上均安装有单向阀137，出气管136的尾端连接有喷头138，喷头138固定在N形架102的顶部右侧。

还包括有酒精添加装置14，酒精添加装置14包括有筒体141、出液管142、第一卡套143和电控阀144，L形杆5的顶部安装有筒体141，筒体141底部连接有出液管142，第一卡套143连接在N形架102的左侧顶部，出液管142的尾部卡在第一卡套143内侧，出液管142上安装有电控阀144。

还包括有L形连接杆15和第二卡套16，气缸101的左侧连接有L形连接杆15，L形连接杆15的尾端连接有用于卡住出气管136的第二卡套16。

模具117的外侧设有收集盘17，收集盘17放置在操作台2上，收集盘17的材质为不锈钢。

L形杆5的材质为Q235钢。

工作原理：当需要对刹车片表面进行清理时，将刹车片放置在旋转装置11上，启动旋转装置11旋转，并启动擦拭装置10对刹车片表面进行擦拭，在擦拭装置10对刹车片擦拭时，启动第一电机9转动带动丝杆81转动，丝杆81转动驱动第一滑块7移动，当第一电机9顺时针转动时，丝杆81驱动第一滑块7向右移动，当第一电机9逆时针转动时，丝杆81驱动第一滑块7向左移动，如此能够使擦拭装置10左右移动对刹车片进行擦拭，当擦拭完毕后，通过调节装置12将L形杆5向后转动，如此方便将刹车片从选装装置上取出。

因为擦拭装置10包括有气缸101、N形架102、电动辊103和擦拭棉104，气缸101通过螺栓连接的方式安装在第一滑块7的底部，气缸101呈竖直设置，气缸101的伸缩杆上连接有N形架102，N形架102上安装有电动辊103，电动辊103的外侧设有擦拭棉104。当对旋转装置11上的刹车片进行表面清理时，启动气缸101伸长，N形架102向下移动，电动辊103随之向下移动，待电动辊103上的擦拭棉104与刹车片接触时，启动气缸101停止伸长，然后启动电动辊103转动，即可对刹车片表面上的杂质进行清理。

因为旋转装置11包括有安装架111、第二电机112、小齿轮113、第三轴承座114、转轴115、大齿轮116和模具117，操作台2底部中间安装有安装架111，安装架111的内侧底部安装有第二电机112，第二电机112的输出轴上连接有小齿轮113，操作台2的中间嵌入式地安装有第三轴承座114，第三轴承座114的轴承上安装有转轴115，转轴115的底端连接有大齿轮116，大齿轮116与小齿轮113啮合，转轴115的顶端水平连接有模具117。将刹车片放置在模具117上，启动第二电机112转动，第二电机112带动小齿轮113转动，小齿轮113转动带动大齿轮116转动，转轴115随之转动，模具117也随之转动，模具117转动时带动刹车片转动，配合着擦拭装置10能够快速地将刹车片表面进行清理。

因为调节装置12包括有第一齿轮121、第二滑轨122、第二滑块123、齿条124、导套125、导杆126、拉环127和紧固螺栓128，L形杆5的底端连接有第一齿轮121，第二滑轨122通过螺栓连接在操作台2上，第二滑轨122上滑动式地设有第二滑块123，第二滑块123上连接有齿条124，齿条124位于第一齿轮121的右侧，第二滑轨122前侧设有导套125，齿条124的前端连接有导杆126，导杆126位于到套内，导杆126与导套125滑动配合，导杆126的前端连接有拉环127，导套125顶部设有紧固螺栓128，导杆126顶部开有两个卡槽129，紧固螺栓128与卡槽129配合。当需要调节L形杆5的转动位置时，拧松紧固螺栓128，使紧固螺栓128从卡槽129内移出，拉动拉环127使导杆126在导套125内移动，齿条124带动第一齿轮121转动，L形杆5随之转动，待另一个卡槽129位于紧固螺栓128下方时，拧紧紧固螺栓128，使紧固螺栓128位于卡槽129内将导杆126固定，如此即可通过齿条124与第一齿轮121固定L形杆5，防止L形杆5转动。如此就能调整L形杆5转动的角度。

因为还包括有除尘装置13，除尘装置13包括有驱动电机131、圆盘132、缸体133、活塞134、进气管135、出气管136、单向阀137、喷头138和连杆139，支架1左侧下部安装有驱动电机131，驱动电机131的输出轴上连接有圆盘132，圆盘132位于驱动电机131的前侧，操作台2底部左侧连接有缸体133，缸体133内设有活塞134，活塞134与缸体133配合，活塞134底部与圆盘132的偏心位置之间转动式地连接有连杆139，缸体133左侧顶部连接有进气管135，缸体133右侧顶部连接以后出气管136，进气管135和出气管136的上均安装有单向阀137，出气管136的尾端连接有喷头138，喷头138固定在N形架102的顶部右侧。当刹车片上有灰尘需要清理时，启动驱动电机131转动，驱动电机131转动带动圆盘132转动，圆盘132转动通过连杆139带动活塞134在缸体133内上下移动，活塞134向下移动时，外界的空气通过进气管135进入缸体133内，活塞134向上移动时，将缸体133内的气体通过出气管136和喷头138喷向刹车片，如此能够将刹车片上的灰尘吹走，达到清洁的效果。

因为还包括有酒精添加装置14，酒精添加装置14包括有筒体141、出液管142、第一卡套143和电控阀144，L形杆5的顶部安装有筒体141，筒体141底部连接有出液管142，第一卡套143连接在N形架102的左侧顶部，出液管142的尾部卡在第一卡套143内侧，出液管142上安装有电控阀144。当对刹车片进行清洁时，将筒体141注入工业酒精，打开电控阀144，酒精从出液管142流出，并滴落在模具117上的刹车片上，待刹车片上滴落一定量的酒精后，关闭电控阀144。再使用擦拭装置10对刹车片进行擦拭，能够提高刹车片表面的清洁效果。

因为还包括有L形连接杆15和第二卡套16，气缸101的左侧连接有L形连接杆15，L形连接杆15的尾端连接有用于卡住出气管136的第二卡套16。第二卡套16固定出气管136，避免擦拭装置10左右移动时，出现出气管136缠绕N形架102的现象发生。

因为模具117的外侧设有收集盘17，收集盘17放置在操作台2上，收集盘17的材质为不锈钢。从刹车片上清理的杂质掉落到收集盘17上进行收集，然后可将收集盘17从操作台2上取走，将收集盘17内的杂物倒出。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
