技术领域

本实用新型属于建筑工程技术领域，具体涉及一种防坠落建筑施工支架。

背景技术

建筑支架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架，指建筑工地上用在外墙、内部装修或层高较高无法直接施工的地方，主要为了施工人员上下作业或外围安全网围护及高空安装构件等，建筑支架制作材料通常有：竹、木、钢管或合成材料等，有些工程也用建筑支架当模板使用，此外在广告业、市政、交通路桥、矿山等部门也广泛被使用，而传统的建筑支架通常为通用式结构，连接处通常需要焊接和固定连接件，安装较为麻烦，而且工作人员在进行操作时，脚部和手部对支架的受力方式不同，而且传统的支架并不具有防护结构，因此安全性很低。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种防坠落建筑施工支架，具有防坠落以及安全性高的特点。

为实现上述目的，本实用新型提供如下技术方案：一种防坠落建筑施工支架，包括固定台，所述固定台上表面固定连接有电机支架，所述电机支架内部设置有正反电机，所述正反电机输出轴的顶端固定连接有螺纹柱，所述螺纹柱表面套接有螺纹管，所述螺纹管顶端固定连接有工作台，所述工作台下表面固定连接有活动杆，所述活动杆共有四个，且呈矩形排列在工作台下表面，所述固定台上表面固定连接有固定管，所述固定管共有四个，且呈矩形排列在固定台上表面，所述活动杆穿设在固定管内部，所述固定管侧面固定连接有限位仓，所述限位仓内部设置有限位杆，所述限位杆表面套接有弹簧，所述限位杆的右端固定连接有卡块，所述活动杆侧面开设有卡槽，所述卡块卡接在卡槽内部，所述固定管表面开设有活动槽，所述活动杆穿设在活动槽内部，所述限位仓表面开设有通孔，所述限位杆穿设在通孔内部，所述限位杆左端固定连接有把手。

优选的，所述工作台上表面固定连接有支撑板，所述支撑板共有两个，且对称排列在工作台上表面，所述支撑板侧面固定连接有滑杆，所述滑杆表面套接有滑套，所述滑套底端固定连接有牵引绳，所述牵引绳底端固定连接有安全扣，所述支撑板侧面固定连接有防护网。

优选的，所述工作台上表面固定连接有支撑柱，所述支撑柱共有两个，且对称排列在工作台上表面，所述支撑柱表面固定连接有合页，所述支撑柱通过合页活动连接有活动门，所述活动门表面设置有锁扣，所述锁扣的另一端固定连接在支撑柱表面，所述工作台下表面固定连接有扶梯。

优选的，所述固定台侧面固定连接有连接块，所述连接块下表面固定连接有电动推杆，所述电动推杆底端固定连接有基座，所述固定台下表面固定连接有减震器，所述减震器底端固定连接有万向轮。

优选的，所述固定台内部开设有储能仓，所述储能仓内部设置有蓄电池，所述固定台内部固定连接有控制开关，所述控制开关内部设置有微处理器。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置防护网，使得工作人员在进行工作的过程中，在防护网的作用下，避免了工作人员和建筑材料坠落工作台，从而降低了工作人员在施工的过程中的危险性，通过设置牵引绳和安全扣，使得工作人员在施工的过程中，通过工作人员将安全扣卡接在工作人员腰间的防护腰带上，在牵引绳的作用下，防止工作人员因意外而坠落工作台，从而使得工作人员在施工的过程中更加的安全，工作效率得提高。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

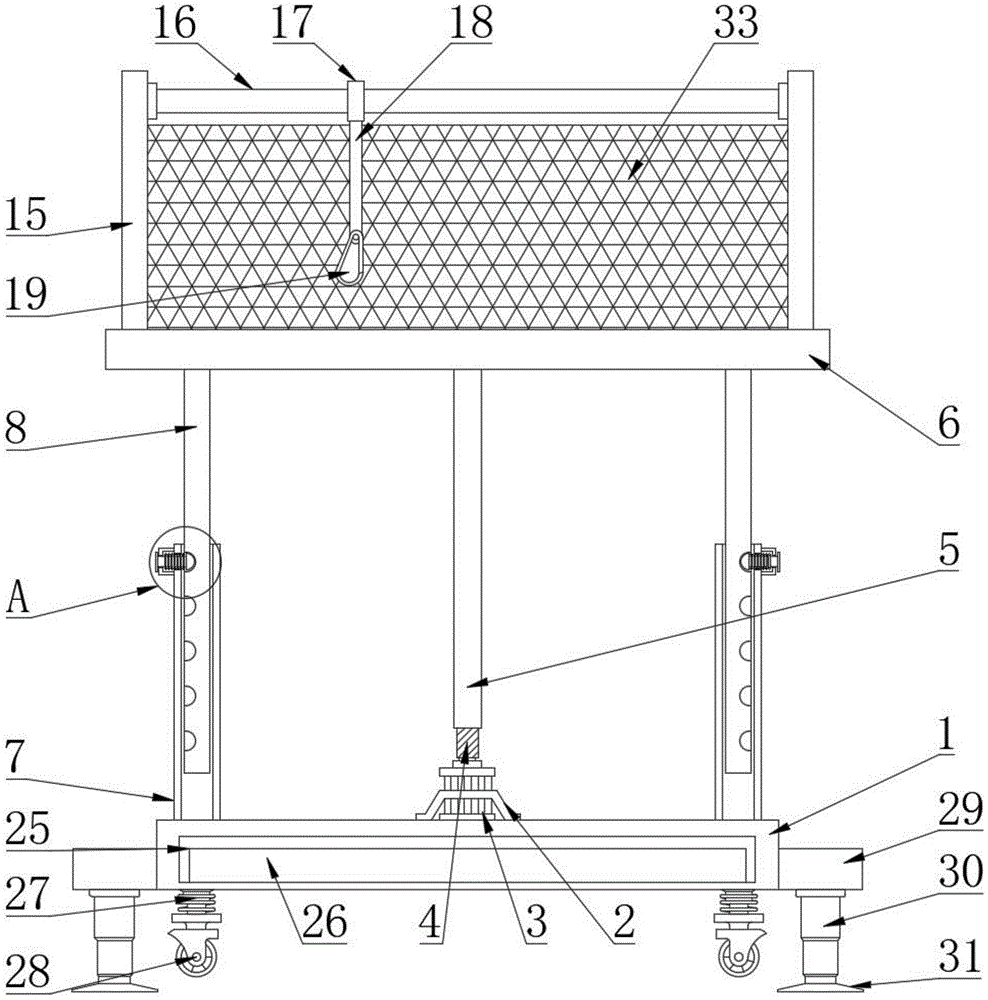

图1为本实用新型正视图的剖视图结构示意图；

图2为本实用新型中正视图的结构示意图；

图3为图1中A处的放大结构示意图；

图4为本实用新型中俯视图的结构示意图；

图中：1、固定台；2、电机支架；3、正反电机；4、螺纹柱；5、螺纹管；6、工作台；7、固定管；8、活动杆；9、限位仓；10、限位杆；11、弹簧；12、卡槽；13、卡块；14、活动槽；15、支撑板；16、滑杆；17、滑套；18、牵引绳；19、安全扣；20、活动门；21、支撑柱；22、合页；23、锁扣；24、扶梯；25、储能仓；26、蓄电池；27、减震器；28、万向轮；29、连接块；30、电动推杆；31、基座；32、控制开关；33、防护网；34、把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-4，本实用新型提供以下技术方案：一种防坠落建筑施工支架，包括固定台1，所述固定台1上表面固定连接有电机支架2，所述电机支架2内部设置有正反电机3，所述正反电机3输出轴的顶端固定连接有螺纹柱4，所述螺纹柱4表面套接有螺纹管5，所述螺纹管5顶端固定连接有工作台6，所述工作台6下表面固定连接有活动杆8，所述活动杆8共有四个，且呈矩形排列在工作台6下表面，所述固定台1上表面固定连接有固定管7，所述固定管7共有四个，且呈矩形排列在固定台1上表面，所述活动杆8穿设在固定管7内部，所述固定管7侧面固定连接有限位仓9，所述限位仓9内部设置有限位杆10，所述限位杆10表面套接有弹簧11，通过设置限位杆10和弹簧11，使得工作人员在使用该装置进行工作的过程中，在限位杆10和弹簧11的作用下，使得卡槽12和卡块13贴合的更加紧密，避免了活动杆8在支撑的过程中进行移动，从而使得工作人员在工作的过程该装置支撑的更加稳定，所述限位杆10的右端固定连接有卡块13，所述活动杆8侧面开设有卡槽12，所述卡块13卡接在卡槽12内部，所述固定管7表面开设有活动槽14，所述活动杆8穿设在活动槽14内部，所述限位仓9表面开设有通孔，所述限位杆10穿设在通孔内部，所述限位杆10左端固定连接有把手34。

具体的，所述工作台6上表面固定连接有支撑板15，所述支撑板15共有两个，且对称排列在工作台6上表面，所述支撑板15侧面固定连接有滑杆16，所述滑杆16表面套接有滑套17，所述滑套17底端固定连接有牵引绳18，所述牵引绳18底端固定连接有安全扣19，通过设置牵引绳18和安全扣19，使得工作人员在施工的过程中，通过工作人员将安全扣19卡接在工作人员腰间的防护腰带上，在牵引绳18的作用下，防止工作人员因意外而坠落工作台6，从而使得工作人员在施工的过程中更加的安全，工作效率得提高，所述支撑板15侧面固定连接有防护网33，通过设置防护网33，使得工作人员在进行工作的过程中，在防护网33的作用下，避免了工作人员和建筑材料坠落工作台6，从而降低了工作人员在施工的过程中的危险性。

具体的，所述工作台6上表面固定连接有支撑柱21，所述支撑柱21共有两个，且对称排列在工作台6上表面，所述支撑柱21表面固定连接有合页22，所述支撑柱21通过合页22活动连接有活动门20，所述活动门20表面设置有锁扣23，所述锁扣23的另一端固定连接在支撑柱21表面，所述工作台6下表面固定连接有扶梯24。

具体的，所述固定台1侧面固定连接有连接块29，所述连接块29下表面固定连接有电动推杆30，所述电动推杆30底端固定连接有基座31，所述固定台1下表面固定连接有减震器27，所述减震器27底端固定连接有万向轮28，通过设置电动推杆30和万向轮28，使得工作人员在移动该装置的过程中，通过控制开关32控制电动推杆30缩短，使得基座31脱离与地面的接触，同时使得万向轮28和地面接触，从而使得工作人员在移动该装置的过程中更加的便捷。

具体的，所述固定台1内部开设有储能仓25，所述储能仓25内部设置有蓄电池26，所述固定台1内部固定连接有控制开关32，所述控制开关32内部设置有微处理器。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先将该装置安放在合适的位置，当工作人员使用该装置进行施工时，首先该装置人员通过扶梯24爬上工作台6，然后打开锁扣23，同时拖动活动门20，然后工作人员进入工作台6，同时闭合锁扣23，在防护网33的作用下，避免了建筑材料从工作台6上面坠落，然后工作人员将安全扣19卡接在腰间的防护腰带上，在牵引绳18的作用下，防止工作人员从工作台6表面坠落，然后拖动把手34，同时把手34通过限位杆10带动卡块13进行移动，使得卡块13和卡槽12进行分离，然后通过控制开关32启动正反电机3运行，同时正反电机3带动螺纹柱4进行转动，然后螺纹柱4带动螺纹管5向上移动，在固定管7和活动杆8的作用下，避免了螺纹柱4在移动的过程中发生偏移，然后螺纹管5带动工作台6向上移动，当工作台6达到所需的工作高度时，通过控制开关32停止正反电机3的运行，然后松开把手34，在弹簧11的作用下使得卡块13和卡槽12进行卡接，避免活动杆8在支撑工作台6时发生偏移，当工作人员需要移动该装置时，通过控制开关32控制电动推杆30使得，使得万向轮28和地面进行，然后工作人员拖动该装置进行移动。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
