技术领域

本实用新型涉及建筑外墙技术领域，更具体的，涉及一种简易吊挂结构技术领域。

背景技术

从广义上来说，建筑学是研究建筑及其环境的学科。建筑学是一门横跨工程技术和人文艺术的学科。建筑学所涉及的建筑艺术和建筑技术、以及作为实用艺术的建筑艺术所包括的美学的一面和实用的一面，它们虽有明确的不同但又密切联系，并且其分量随具体情况和建筑物的不同而大不相同。建筑分为内墙和外墙，相对于建筑内墙建筑外墙的施工和装修难度都要大于内墙，现有的外墙在施工时需要搭设一个外部施工平台，但是搭建过程复杂困难，搭建的过程需要花较多的时间，从而存在效率问题。

实用新型内容

本实用新型旨在于解决现有的外墙在施工时需要搭设一个外部施工平台，但是搭建过程复杂困难，搭建的过程需要花较多的时间，从而存在效率问题的问题，从而提供一种建筑外墙用简易吊挂结构。

为实现上述目的，本实用新型提供如下技术方案：一种建筑外墙用简易吊挂结构，包括临时活动支架、转动卡接柱、转动把手、垫片、橡胶凸起、卡接帽、曳引机、钢丝索、传动滚轮、滑动轨道、内侧滑动柱、底部限位凸起、活动咬合板、滑动滚轮和操作平台，所述临时活动支架左侧表面贯穿设置有转动卡接柱，所述临时活动支架左侧表面固定连接有转动把手，所述转动卡接柱右侧表面固定连接有垫片，所述垫片表面固定连接有橡胶凸起，所述转动卡接柱右侧表面卡接设置有卡接帽，且卡接帽位于垫片左侧，所述临时活动支架顶部内侧固定连接有曳引机，所述曳引机一侧末端固定连接有钢丝索，所述临时活动支架顶部右侧外侧固定连接有传动滚轮，所述临时活动支架右侧固定连接有滑动轨道，所述滑动轨道内侧表面固定连接有内侧滑动柱，所述滑动轨道底部表面固定连接有底部限位凸起，所述临时活动支架通过内侧滑动柱卡接设置有活动咬合板，且钢丝索底部表面固定连接有活动咬合板，所述活动咬合板内侧左右两侧转动连接有滑动滚轮，所述活动咬合板右侧表面固定连接有操作平台。

进一步的优选方案：所述临时活动支架呈“U”形状，且临时活动支架右侧长度长于临时活动支架左侧长度1-3m。

进一步的优选方案：所述转动卡接柱与转动卡接柱呈卡接设置，且转动卡接柱卡接距离为±50cm。

进一步的优选方案：所述橡胶凸起高度为10-20mm，且橡胶凸起呈“W”状。

进一步的优选方案：所述活动咬合板呈倒“C”状，且活动咬合板与内侧滑动柱契合。

进一步的优选方案：所述临时活动支架的一侧设置有控制开关，且控制开关与曳引机呈电性连接。

有益效果：

1、该种建筑外墙用简易吊挂结构设置有临时活动支架，临时活动支架呈“U”形状，且临时活动支架右侧长度长于临时活动支架左侧长度1-3m，使用时将临时活动支架倒扣在安装窗户的墙体上，由于临时活动支架呈“U”形状，从而使临时活动支架的安装过程极其简单快速，极大的提升安装效率，由于转动卡接柱与转动卡接柱呈卡接设置，且转动卡接柱卡接距离为±50cm，当将临时活动支架倒扣后转动转动把手将转动卡接柱进行卡接，使得垫片更加贴合窗户墙壁内壁，从而使得临时活动支架更加的稳定，不易发生偏移。

2、其次，活动咬合板呈倒“C”状，且活动咬合板与内侧滑动柱契合，当临时活动支架固定稳定后，将活动咬合板卡接至内侧滑动柱内，由于活动咬合板呈倒“C”状，使得活动咬合板卡接后不会发生外倾，且更加的稳定，且通过底部限位凸起对活动咬合板进行限位，避免活动咬合板滑动距离超出滑动轨道距离，最后通过曳引机和钢丝索控制活动咬合板上升或是下降，同时也是控制操作平台上升下降，从而使得外墙的作业更加的灵活且安全。

附图说明

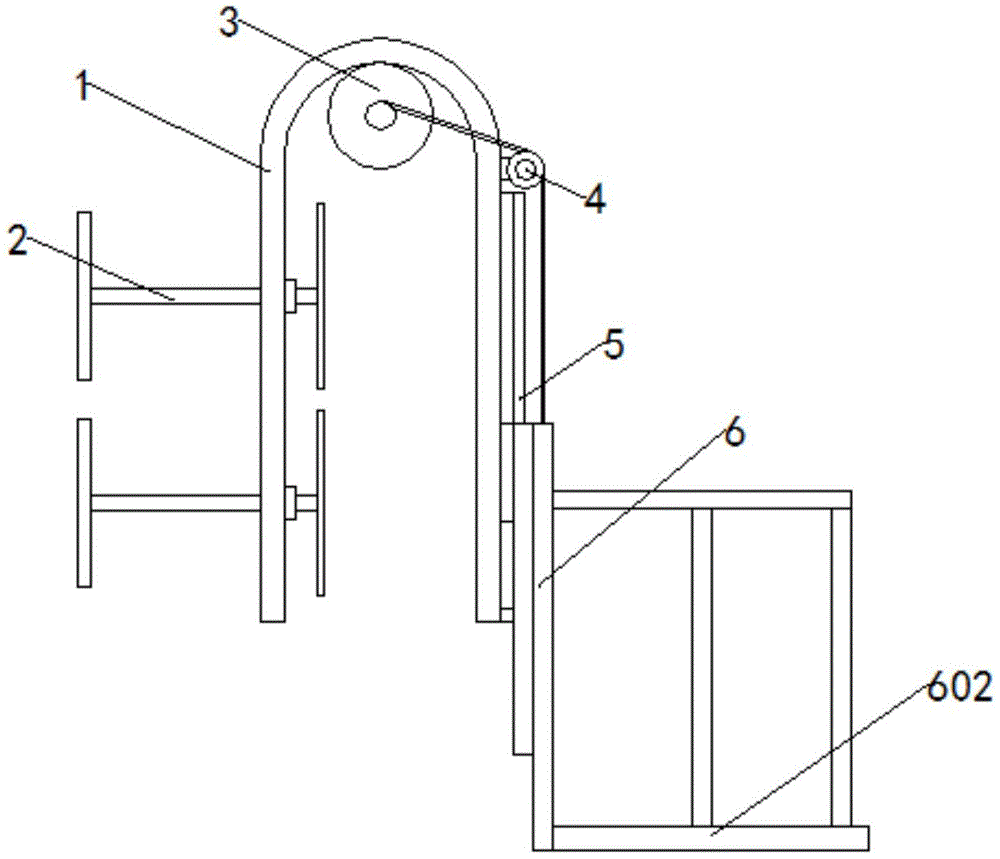

图1为本实用新型的整体侧面结构示意图。

图2为本实用新型的临时活动支架侧面结构示意图。

图3为本实用新型的滑动轨道俯视结构示意图。

图4为本实用新型的滑动轨道正面结构示意图。

图5为本实用新型的垫片正面结构示意图。

图1-5中：1-临时活动支架，2-转动卡接柱，201-转动把手，202-垫片，2021-橡胶凸起，203-卡接帽，3-曳引机，301-钢丝索，4-传动滚轮，5-滑动轨道，501-内侧滑动柱，502-底部限位凸起，6-活动咬合板，601-滑动滚轮，602-操作平台。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至5，本实用新型实施例中，一种建筑外墙用简易吊挂结构，包括临时活动支架1、转动卡接柱2、转动把手201、垫片202、橡胶凸起2021、卡接帽203、曳引机3、钢丝索301、传动滚轮4、滑动轨道5、内侧滑动柱501、底部限位凸起502、活动咬合板6、滑动滚轮601和操作平台602，临时活动支架1左侧表面贯穿设置有转动卡接柱2，临时活动支架1左侧表面固定连接有转动把手201，转动卡接柱2右侧表面固定连接有垫片202，垫片202表面固定连接有橡胶凸起2021，转动卡接柱2右侧表面卡接设置有卡接帽203，且卡接帽203位于垫片202左侧，临时活动支架1顶部内侧固定连接有曳引机3，曳引机3一侧末端固定连接有钢丝索301，临时活动支架1顶部右侧外侧固定连接有传动滚轮4，临时活动支架1右侧固定连接有滑动轨道5，滑动轨道5内侧表面固定连接有内侧滑动柱501，滑动轨道5底部表面固定连接有底部限位凸起502，临时活动支架1通过内侧滑动柱501卡接设置有活动咬合板6，且钢丝索301底部表面固定连接有活动咬合板6，活动咬合板6内侧左右两侧转动连接有滑动滚轮601，活动咬合板6右侧表面固定连接有操作平台602。

进一步的，橡胶凸起2021高度为10-20mm，且橡胶凸起2021呈“W”状，通过高度为10-20mm的橡胶凸起2021能够增加垫片202与墙面的摩擦力。

进一步的，临时活动支架1的一侧设置有控制开关，且控制开关与曳引机3呈电性连接。

进一步的，临时活动支架1呈“U”形状，且临时活动支架1右侧长度长于临时活动支架1左侧长度1-3m，使用时将临时活动支架1倒扣在安装窗户的墙体上，由于临时活动支架1呈“U”形状，从而使临时活动支架1的安装过程极其简单快速，极大的提升安装效率，由于转动卡接柱2与转动卡接柱2呈卡接设置，且转动卡接柱2卡接距离为±50cm，当将临时活动支架1倒扣后转动转动把手201将转动卡接柱2进行卡接，使得垫片202更加贴合窗户墙壁内壁，从而使得临时活动支架1更加的稳定，不易发生偏移。

进一步的，活动咬合板6呈倒“C”状，且活动咬合板6与内侧滑动柱501契合，当临时活动支架1固定稳定后，将活动咬合板6卡接至内侧滑动柱501内，由于活动咬合板6呈倒“C”状，使得活动咬合板6卡接后不会发生外倾，且更加的稳定，且通过底部限位凸起502对活动咬合板6进行限位，避免活动咬合板6滑动距离超出滑动轨道5距离，最后通过曳引机3和钢丝索301控制活动咬合板6上升或是下降，同时也是控制操作平台602上升下降，从而使得外墙的作业更加的灵活且安全。

在使用本实用新型一种建筑外墙用简易吊挂结构时，首先，检查设备是否完整，是否组装到位，使用时将临时活动支架1倒扣在安装窗户的墙体上，当将临时活动支架1倒扣后转动转动把手201将转动卡接柱2进行卡接，使得垫片202更加贴合窗户墙壁内壁，从而使得临时活动支架1更加的稳定，不易发生偏移，当临时活动支架1固定稳定后，将活动咬合板6卡接至内侧滑动柱501内，然后通过曳引机3和钢丝索301控制活动咬合板6上升或是下降，同时也是控制操作平台602上升下降，通过滑动滚轮601使得活动咬合板6与内侧滑动柱501的活动更加的流畅，通过底部限位凸起502对活动咬合板6进行限位，避免活动咬合板6滑动距离超出滑动轨道5距离。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
