技术领域

本实用新型涉及技术领域，尤其涉及一种建筑钢筋用折弯装置。

背景技术

钢筋折弯机是对钢筋折弯的加工工具，钢筋加工在建筑和工业领域是必不可少的，随着工业和建筑业飞速发展，我们对钢筋加工量也是越来越大，对于钢筋的折弯一般是最主要的加工方式，所以我们就有了钢筋折弯机。所谓钢筋弯曲机，是钢筋加工机械之一。现有的钢筋折弯机在对钢筋进行折弯时，不能调整折弯的弧度，且工地环境复杂，在没接电的情况下不能使用。

实用新型内容

本实用新型的目的是为了解决上述背景技术中存在的问题，而提出的一种建筑钢筋用折弯装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种建筑钢筋用折弯装置，包括底座和控制开关，所述底座的左侧固定安装有控制开关，所述底座内部的左下方固定安装有伺服电机，所述伺服电机的上方转动连接有折弯轮，所述折弯轮的外侧嵌套设置有中部环，所述中部环的外侧嵌套设置有外部环，所述外部环和中部环的外侧均无缝焊接有限位块，所述折弯轮和中部环的外侧均开口设置有固定口，所述折弯轮、中部环和外部环的内部均开口设置有通孔，所述折弯轮、中部环和外部环的上方均嵌入设置有固定螺栓，所述底座的右侧通过合页转动连接有折弯板，所述折弯板上方的左右两端均固定安装有固定架，所述固定架的上方均嵌入设置有上螺栓，所述折弯板的右侧固定安装有把手。

优选的，所述折弯板的上表面与底座的上表面处在同一横向水平面上，所述折弯板围绕底座的右侧上下160°转动。

优选的，两个所述固定架与折弯轮的中部处在同一水平面上，两个所述固定架中部的嵌套口与通孔处在同一横向水平面上。

优选的，所述外部环的限位块与中部环的固定口相契合，所述中部环的限位块与折弯轮的固定口相契合。

优选的，所述固定螺栓均嵌入设置在折弯轮、中部环和外部环的通孔的上方。

优选的，所述折弯轮、中部环和外部环的通孔紧贴在一起呈十字状设置。

优选的，所述伺服电机通过控制开关与外部电源之间电性连接。

本实用新型提供了一种建筑钢筋用折弯装置，具有以下有益效果：

1、该种建筑钢筋用折弯装置通过设置有折弯轮、中部环和外部环，使得装置在对钢筋进行折弯时，通过将钢筋嵌入不同直径的折弯轮、中部环和外部环的通孔中固定，使得折弯过程中钢筋通过缠绕在不同直径的折弯轮、中部环和外部环的外侧，实现对折弯弧度的调整。

2、该种建筑钢筋用折弯装置通过设置有折弯板，使得当钢筋的一侧嵌入至通孔中，另一侧嵌入至固定架中固定时，通过往上抬动折弯板，使得钢筋相对应的折弯，使得装置在没有通电的情况下也可使用。

附图说明

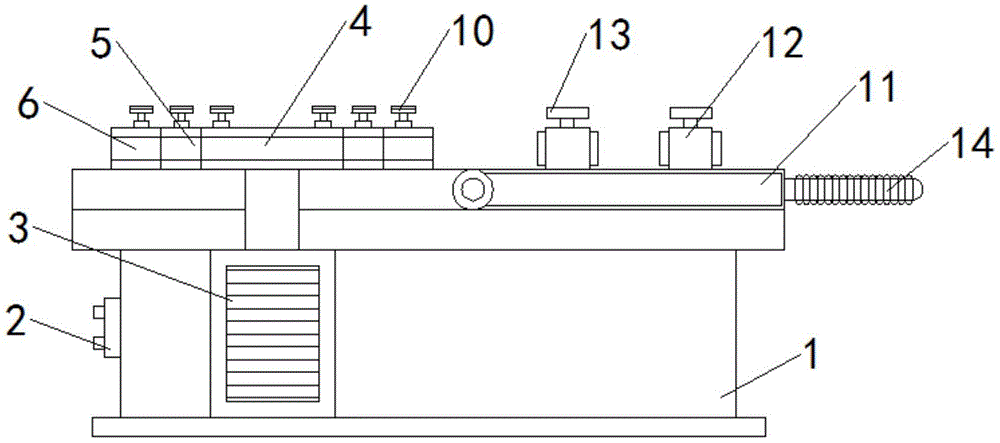

图1为本实用新型中整体结构示意图；

图2为本实用新型中整体结构剖面示意图；

图3为本实用新型中折弯轮局部结构俯视示意图；

图4为本实用新型中折弯轮局部剖面结构示意图。

图例说明：

1-底座，2-控制开关，3-伺服电机，4-折弯轮，5-中部环，6-外部环，7-限位块，8-固定口，9-通孔，10-固定螺栓，11-折弯板，12-固定架，13-上螺栓，14-把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-3，一种建筑钢筋用折弯装置，包括底座1和控制开关2，底座1的左侧固定安装有控制开关2，底座1内部的左下方固定安装有伺服电机3，伺服电机3的上方转动连接有折弯轮4，折弯轮4的外侧嵌套设置有中部环5，中部环5的外侧嵌套设置有外部环6，外部环6和中部环5的外侧均无缝焊接有限位块7，折弯轮4和中部环5的外侧均开口设置有固定口8，折弯轮4、中部环5和外部环6的内部均开口设置有通孔9，折弯轮4、中部环5和外部环6的上方均嵌入设置有固定螺栓10，底座1的右侧通过合页转动连接有折弯板11，折弯板11上方的左右两端均固定安装有固定架12，固定架12的上方均嵌入设置有上螺栓13，折弯板11的右侧固定安装有把手14。

本实施例中，折弯板11的上表面与底座1的上表面处在同一横向水平面上，折弯板11围绕底座1的右侧上下160°转动，使得当钢筋在固定时，通过往上抬动折弯板11，使得钢筋相对应的折弯，使得装置在没有通电的特殊情况下也可使用。

本实施例中，两个固定架12与折弯轮4的中部处在同一水平面上，两个固定架12中部的嵌套口与通孔9处在同一横向水平面上，使得当在对钢筋进行折弯时，钢筋的另一端可正好嵌入在折弯轮4、中部环5和外部环6的通孔9中固定。

本实施例中，外部环6的限位块7与中部环5的固定口8相契合，中部环5的限位块7与折弯轮4的固定口8相契合，使得可通过将钢筋嵌入不同直径的折弯轮4、中部环5和外部环6的通孔9中固定，从而折弯过程中钢筋通过缠绕在不同直径的折弯轮4、中部环5和外部环6的外侧，实现对折弯弧度的调整。

本实施例中，固定螺栓10均嵌入设置在折弯轮4、中部环5和外部环6的通孔9的上方，更加便于通过拧动通孔9上方的固定螺栓10，将钢筋固定在通孔9内部，使得钢筋折弯过程中不容易滑动。

本实施例中，折弯轮4、中部环5和外部环6的通孔9紧贴在一起呈十字状设置，使得钢筋可沿着外部环6、中部环5与折弯轮4的通孔9嵌入至在折弯轮4中，使得多个固定螺栓10均可对钢筋进行固定，加大了通孔9上方固定螺栓10对钢筋的作用力，防止钢筋滑动。

本实施例中，伺服电机3通过控制开关2与外部电源之间电性连接，更加便于通过控制开关2切断或连接伺服电机3的电源，对伺服电机3进行控制。

工作原理：使用时，预先将装置放置在平稳的地面上并将装置与外部电源连接，当装置开始工作时，将钢筋贯穿固定架12嵌入至折弯轮4、中部环5和外部环6的通孔9中，可通过将中部环5和外部环6拔出，在拧动通孔9上的固定螺栓10后，使得钢筋嵌入不同直径的折弯轮4、中部环5和外部环6的通孔9中固定，之后再拧动固定架12顶部的上螺栓13，之后按动控制开关2，伺服电机3带动折弯轮4、中部环5或外部环6转动，使得使得折弯过程中钢筋通过缠绕在不同直径的折弯轮4、中部环5和外部环6的外侧，实现对折弯弧度的调整，当钢筋的一侧嵌入至通孔9中，另一侧嵌入至固定架12中固定时，通过往上抬动折弯板11，使得钢筋相对应的折弯，使得装置在没有通电的情况下也可使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
