技术领域

本实用新型涉及湿地保护领域，特别涉及一种湿地保护的水土防流失护板。

背景技术

湿地是位于陆生生态系统和水生生态系统之间的过渡性地带，在土壤浸泡在水中的特定环境下，生长着很多湿地水生植物。湿地广泛分布于世界各地，拥有众多野生动植物资源，是重要的生态系统；

湿地水土流失是对湿地生态造成严重的影响，例如，在河道边沿上，下大雨时就会造成水土流入到河流中，造成土的大量损失，所以需要对水土流失进行防护作用，然后，现有的防护效果较差，不能很好的对水土进行防流失作用，实用性较差。

实用新型内容

本实用新型的主要目的在于提供一种湿地保护的水土防流失护板，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种湿地保护的水土防流失护板，包括第一护板、第一导水块和第二导水块，所述第一护板的一侧设有第一导水块，所述第一护板的另一侧设有第二导水块，所述第一导水块和所述第二导水块均与所述第一护板之间一体成型，所述第一护板的顶部设有横向分布的三条第二导水槽，且所述第一护板的顶部还设有竖向分布的两条第一导水槽，所述第二导水块的一侧面上开设有三个等间距分布的第二连接孔，三个所述第二连接孔与第二连接杆之间配合安装，且所述第二连接杆的一端设在第二护板上。

进一步地，所述第一导水块的一侧设有三个等间距分布的第一连接杆，且所述第一连接杆与第一导水块之间一体成型。

进一步地，所述第一导水块的顶部设有第一凹槽，所述第二导水块的顶部设有第二凹槽，且所述第一凹槽和所述第二凹槽为弧形状。

进一步地，所述第一护板、第二护板和第三护板的底部表面上均设有等间距分布的锥形块。

进一步地，所述第一护板的一端开设有两个对称分布的第一连接孔，且所述第一连接孔与第三连接杆之间配合安装，且所述第三连接杆与第一连接孔之间配合安装，所述第三连接杆的一端设在第三护板的一端。

与现有技术相比，本实用新型具有如下有益效果：

1、本实用新型采用防护板之间相互安装，从而构成一个较大的防护板模块，并且在防护板的底部均设有锥形块，锥形块的作用可以扎在土中，增加防护板的固定效果；

2、本实用新型在护板上设有横向和竖向分布的第二导水槽和第一导水槽，可以加快雨水的导流作用，提高实用效果；

3、本实用新型在护板的两侧分布设有第一导水块和第二导水块，并且第一导水块和第二导水块上分别设有第一凹槽和第二凹槽，并且凹槽为弧形状，使得第一导水槽和第二导水槽中的雨水可以进入到凹槽中，加快雨水的导出效率；

4、本实用新型在第二导水块的一侧面上设有第一连接孔，第一连接孔与第二护板上的第二连接杆之间配合安装，这样对护板之间的组装比较方便，提高功能效果。

附图说明

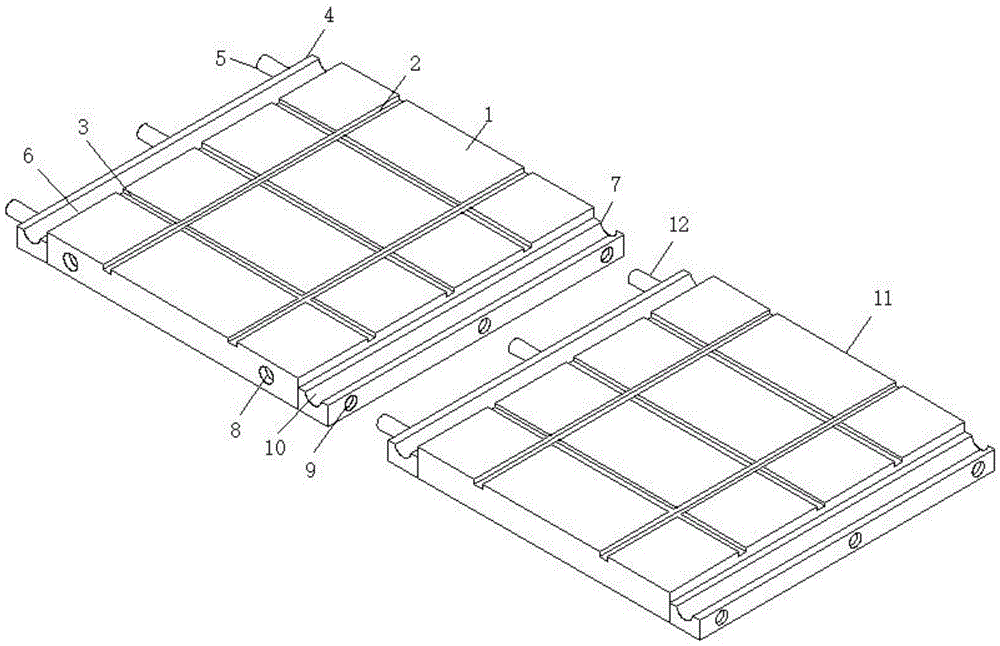

图1为本实用新型整体结构示意图。

图2为本实用新型第一护板和第三护板之间的安装结构示意图。

图3为本实用新型护板的局部结构示意图。

图中：1、第一护板；2、第一导水槽；3、第二导水槽；4、第一导水块；5、第一连接杆；6、第一凹槽；7、第二导水块；8、第一连接孔；9、第二连接孔；10、第二凹槽；11、第二护板；12、第二连接杆；13、第三护板；14、第三连接杆；15、锥形块。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，一种湿地保护的水土防流失护板，包括第一护板1、第一导水块4和第二导水块7，所述第一护板1的一侧设有第一导水块4，所述第一护板1的另一侧设有第二导水块7，所述第一导水块4和所述第二导水块7均与所述第一护板1之间一体成型，所述第一护板1的顶部设有横向分布的三条第二导水槽3，且所述第一护板1的顶部还设有竖向分布的两条第一导水槽2，所述第二导水块7的一侧面上开设有三个等间距分布的第二连接孔9，三个所述第二连接孔9与第二连接杆12之间配合安装，且所述第二连接杆12的一端设在第二护板11上。

具体的，如图1所示，所述第一导水块4的一侧设有三个等间距分布的第一连接杆5，且所述第一连接杆5与第一导水块4之间一体成型。

具体的，如图1所示，所述第一导水块4的顶部设有第一凹槽6，所述第二导水块7的顶部设有第二凹槽10，且所述第一凹槽6和所述第二凹槽10为弧形状。

通过采用上述方案，第一导水块4的顶部设有第一凹槽6，第二导水块7的顶部设有第二凹槽10，且第一凹槽6和所述第二凹槽10为弧形状，第一凹槽6和第二凹槽10可以加快雨水导出的效率。

具体的，如图3所示，所述第一护板1、第二护板11和第三护板13的底部表面上均设有等间距分布的锥形块15。

通过采用上述方案，第一护板1、第二护板11和第三护板13的底部表面上均设有等间距分布的锥形块15，锥形块15使得可以紧紧的扎在土面上。

具体的，如图2所示，所述第一护板1的一端开设有两个对称分布的第一连接孔8，且所述第一连接孔8与第三连接杆14之间配合安装，且所述第三连接杆14与第一连接孔8之间配合安装，所述第三连接杆14的一端设在第三护板13的一端。

需要说明的是，本实用新型为一种湿地保护的水土防流失护板，在使用时，将第一护板1和第二护板11之间进行组装拼接，第一护板1上的设有的第二连接孔9与第二连接杆12之间配合安装，这样对护板之间的组装方便，按照这种方法对护板进行安装作用，可形成一个较大的护板模块，当下大雨时，雨水通过护板上的第一导水槽2和第二导水槽3进行导水作用，而且第一导水块4和第二导水块7上的导水凹槽可以加快雨水的导出效率，而且，在护板的底部均设有锥形块15，可以紧紧的扎在土面上，安装起来比较方便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
