技术领域

本实用新型涉及角磨机技术领域，更具体的，涉及一种建筑装修用角磨机。

背景技术

角磨机又称研磨机或盘磨机，是用于玻璃钢切削和打磨的一种磨具，角磨机是一种利用玻璃钢切削和打磨的手提式电动工具，主要用于切割、研磨及刷磨金属与石材；

现有角磨机在进行打磨时，通常会产生大量粉尘，使得现有角磨机打磨后粉尘易飞扬，而无法方便将粉尘进行收集，且现有角磨机在进行打磨时，磨盘与玻璃之间易因高速旋转产生高温，在长期使用后磨盘易产生磨损，使得现有角磨机在进行打磨时无法方便进行冷却。

实用新型内容

本实用新型旨在于解决背景中现有角磨机无法方便收集粉尘，无法方便冷却的问题，从而提供一种建筑装修用角磨机。

为实现上述目的，本实用新型提供如下技术方案：一种建筑装修用角磨机，包括主体，所述主体的内部安装有电机，所述电机的一端旋转连接有磨盘；

所述磨盘的上端安装有水箱，所述水箱的上端活动嵌套连接有活动盖，所述水箱的下端贯穿连接有贯穿管，所述贯穿管的一侧贯穿连接有输水管，所述输水管靠近磨盘外侧的一端贯穿镶嵌有隔离层，所述隔离层的内部贯穿有出水口；

所述水箱的外侧安装有支架，所述支架的下端旋转有旋转柱体，所述支架远离水箱的一侧活动嵌套连接有卡接架，所述卡接架远离支架的一侧安装有防护罩，所述防护罩的内侧安装有收集板。

优选的，所述防护罩呈半圆弧状环绕设置于磨盘的外侧，所述防护罩的底端低于磨盘底部1-2cm，且收集板呈倾斜45°垂直排布有多个于防护罩的内侧。

优选的，所述旋转柱体旋转设置于磨盘的上端，且旋转柱体与磨盘呈360°旋转连接。

优选的，所述出水口贯穿设置有多个于隔离层的内部，所述隔离层为高弹力橡胶材质隔离层，且隔离层与输水管配套设置。

优选的，所述贯穿管贯穿并延伸至磨盘的内部，所述输水管呈半圆弧状分布有3-5根于贯穿管的一侧，且水箱设置有两个于磨盘的上端。

优选的，所述输水管均贯穿磨盘内部并延伸至磨盘外侧，且输水管内部直径为0.5-1cm。

优选的，所述磨盘与电机之间安装有转动轴，所述电机通过电源线与电源电性连接，且磨盘设置于主体的下方。

本实用新型提供了一种建筑装修用角磨机，具有以下有益效果：

1、该种建筑装修用角磨机设置有隔离层，使得当磨盘通过电机带动进行旋转时，水箱内部水流通过贯穿管分别进入输水管的内部，并输水管内部水流因磨盘高速旋转产生一定冲击，挤压至隔离层的内部，使得隔离层通过水流挤压呈半圆弧状移动，且隔离层内部出水口扩张，水流通过出水口喷洒至磨盘的外侧，达到了能够在磨盘打磨时辅助冷却，并能够通过隔离层在磨盘不旋转时，避免输水管内部水流流出磨盘外侧；

2、该种建筑装修用角磨机设置有防护罩，当磨盘进行旋转，磨盘带动旋转柱体于支架的下端进行旋转，且磨盘打磨后粉尘通过防护罩进行防护，避免了现有角磨机在打磨后粉尘易飞溅的情况，而通过防护罩内部收集板，可对粉尘进行进一步收集，方便后续对粉尘进行清理。

附图说明

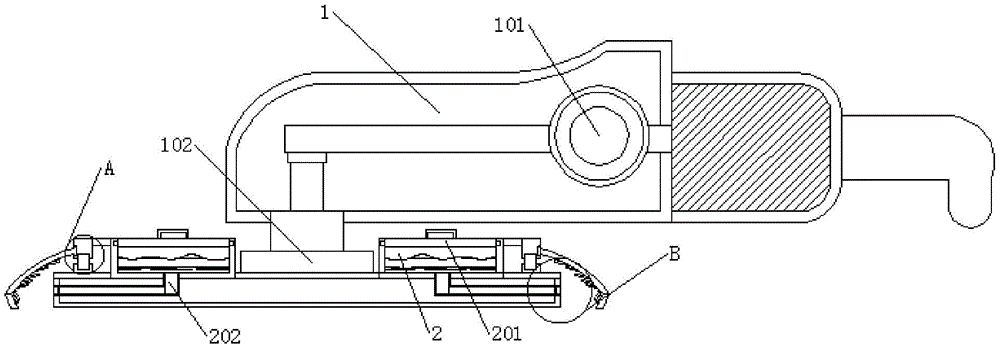

图1为本实用新型的整体立体剖面结构示意图。

图2为本实用新型的图1中A处剖面结构示意图。

图3为本实用新型的图1中B处剖面结构示意图。

图4为本实用新型的隔离层活动结构示意图。

图1-4中：1-主体，101-电机，102-磨盘，2-水箱，201-活动盖，202-贯穿管，203-输水管，3-支架，301-旋转柱体，4-防护罩，401-卡接架，402-收集板，5-隔离层，501-出水口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至4，本实用新型实施例中，一种建筑装修用角磨机，包括主体1，主体1的内部安装有电机101，电机101的一端旋转连接有磨盘102；

磨盘102的上端安装有水箱2，水箱2的上端活动嵌套连接有活动盖201，水箱2的下端贯穿连接有贯穿管202，贯穿管202的一侧贯穿连接有输水管203，输水管203靠近磨盘102外侧的一端贯穿镶嵌有隔离层5，隔离层5的内部贯穿有出水口501；

水箱2的外侧安装有支架3，支架3的下端旋转有旋转柱体301，支架3远离水箱2的一侧活动嵌套连接有卡接架401，卡接架401远离支架3的一侧安装有防护罩4，防护罩4的内侧安装有收集板402。

在本实施例中：防护罩4呈半圆弧状环绕设置于磨盘102的外侧，防护罩4的底端低于磨盘102底部1-2cm，且收集板402呈倾斜45°垂直排布有多个于防护罩4的内侧，设置有防护罩4，当磨盘102进行旋转，磨盘102带动旋转柱体301于支架3的下端进行旋转，且磨盘102打磨后粉尘通过防护罩4进行防护，避免了现有角磨机在打磨后粉尘易飞溅的情况，而通过防护罩4内部收集板402，可对粉尘进行进一步收集，方便后续对粉尘进行清理。

在本实施例中：旋转柱体301旋转设置于磨盘102的上端，且旋转柱体301与磨盘102呈360°旋转连接，通过设置有旋转柱体301，使得可通过旋转柱体301增加防护罩4与磨盘102之间连接。

在本实施例中：出水口501贯穿设置有多个于隔离层5的内部，隔离层5为高弹力橡胶材质隔离层5，且隔离层5与输水管203配套设置，贯穿管202贯穿并延伸至磨盘102的内部，输水管203呈半圆弧状分布有3-5根于贯穿管202的一侧，且水箱2设置有两个于磨盘102的上端，设置有隔离层5，使得当磨盘102通过电机101带动进行旋转时，水箱2内部水流通过贯穿管202分别进入输水管203的内部，并输水管203内部水流因磨盘102高速旋转产生一定冲击，挤压至隔离层5的内部，使得隔离层5通过水流挤压呈半圆弧状移动，且隔离层5内部出水口扩张，水流通过出水口501喷洒至磨盘102的外侧，达到了能够在磨盘102打磨时辅助冷却，并能够通过隔离层5在磨盘102不旋转时，避免输水管203内部水流流出磨盘102外侧。

在本实施例中：输水管203均贯穿磨盘102内部并延伸至磨盘102外侧，且输水管203内部直径为0.5-1cm，通过设置有输水管203，使得当磨盘102进行旋转时，可通过输水管203方便对磨盘102进行环绕式打磨。

在本实施例中：磨盘102与电机101之间安装有转动轴，电机101通过电源线与电源电性连接，且磨盘102设置于主体1的下方，通过设置有磨盘102，使得可通过磨盘102对玻璃进行打磨。

在使用本实用新型一种建筑装修用角磨机时，首先将活动盖201从水箱2上端取出，并在水箱内部填充清水，将电机101与电源电性连接，当磨盘102通过电机101带动进行旋转时，水箱2内部水流通过贯穿管202分别进入输水管203的内部，并输水管203内部水流因磨盘102高速旋转产生一定冲击，挤压至隔离层5的内部，使得隔离层5通过水流挤压呈半圆弧状移动，且隔离层5内部出水口扩张，水流通过出水口501喷洒至磨盘102的外侧，达到了能够在磨盘102打磨时辅助冷却，并能够通过隔离层5在磨盘102不旋转时，避免输水管203内部水流流出磨盘102外侧，当磨盘102进行旋转，磨盘102带动旋转柱体301于支架3的下端进行旋转，且磨盘102打磨后粉尘通过防护罩4进行防护，避免了现有角磨机在打磨后粉尘易飞溅的情况，而通过防护罩4内部收集板402，可对粉尘进行进一步收集，方便后续对粉尘进行清理。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
