技术领域

本实用新型涉及建筑设备技术领域，尤其涉及一种使用方便的建筑用水泥桶结块清理装置。

背景技术

水泥在加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起，长期以来，它作为一种重要的胶凝材料，广泛应用于土木建筑、水利、国防等工程，在建筑工地水泥的使用是必不可少的，在使用水泥时一般都会用到水泥桶，在水泥桶使用完后会，水泥桶的内部和外部均会出现结块水泥，为了不影响下次的使用，现在一般在对水泥桶的内壁进行清洗时多数为人工对水泥桶内的结块水泥进行清理，在人工对水泥桶进行清理时比较的费时费力且工作效率低下，有时还会在清理的过程中被结块水泥弄脏衣服。

实用新型内容

本实用新型的目的是为了解决上述技术中存在的问题，而提出的一种使用方便的建筑用水泥桶结块清理装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种使用方便的建筑用水泥桶结块清理装置，包括底板和外箱体，所述底板的上方固定安装有外箱体，所述外箱体的右上方固定安装有储水箱，所述外箱体内部的左右两端均固定安装有支撑板，所述支撑板的内侧均开口设置有滑槽，所述支撑板的中部均固定安装有多级液压缸，两个所述支撑板之间嵌入设置有清洁板，所述清洁板的内部左侧固定安装有伺服电机，所述清洁板的内部右侧固定安装有水泵，所述清洁板底部的左右两端均固定安装有喷头，所述清洁板的底端转动连接有转动板，所述转动板的左下方嵌入设置有左清洁板，所述左清洁板的一侧固定安装有刮板，所述转动板的右下方嵌入设置有右清洁板，所述右清洁板的另一侧固定安装有刷毛，所述转动板的底部固定安装有液压推杆，所述外箱体的底部固定安装有放置桶，所述放置桶的上方嵌入设置有调节螺栓，所述调节螺栓的内部上方嵌套设置有压环，所述压环的内部嵌入设置有限位板。

优选的，所述多级液压缸上方的活塞杆与清洁板底部的左右两端固定连接。

优选的，所述清洁板左右两端均设置有限位滑块，所述限位滑块分别嵌入在支撑板的滑槽中呈水平方向上下滑动。

优选的，所述水泵一端的进水管嵌入设置在储水箱中，所述水泵的排水端的通过排水管道与喷头之间固定连接。

优选的，所述喷头分别设置在清洁板的左右两端，所述喷头上方与清洁板底部之间的夹角为65°-75°。

优选的，所述左清洁板和右清洁板的一侧分别与液压推杆两端的推杆固定连接，所述左清洁板和右清洁板分别在转动板底部呈水平方向左右滑动。

优选的，所述调节螺栓与放置桶内部的螺纹槽相啮合，所述限位板在压环内部呈水平方向移动。

优选的，所述清洁板的上方左侧固定安装有控制开关，所述多级液压缸、伺服电机和水泵均通过控制开关与外部电源之间电性连接。

本实用新型提供了一种使用方便的建筑用水泥桶结块清理装置，具有以下有益效果：

1、该种使用方便的建筑用水泥桶结块清理装置通过设置有左清洁板和右清洁板，使得当装置在水泥桶内部进行清理的过程中，左清洁板的刮板对水泥桶内壁以及底端进行刮动，同时右清洁板的刷毛对水泥桶内部进行刷动，进一步的提高了装置的清理效果。

2、该种使用方便的建筑用水泥桶结块清理装置通过设置有压环，使得当水泥桶放置在放置桶内部时，依次拧动压环上的调节螺栓，调整压环的高度，当限位板的高度与水泥桶的高度一致时，将限位板嵌入至水泥桶的上方，对水泥桶进行固定，防止清理过程中水泥桶跳动，进一步的提高了装置的清理效果。

3、该种使用方便的建筑用水泥桶结块清理装置通过设置有喷头，使得当水泥桶在清洗之前，水泵会将水引入至喷头中喷出，对水泥桶内进行冲刷，软化水泥桶内的结块的水泥，更加便于后续对结块水泥进行清理。

附图说明

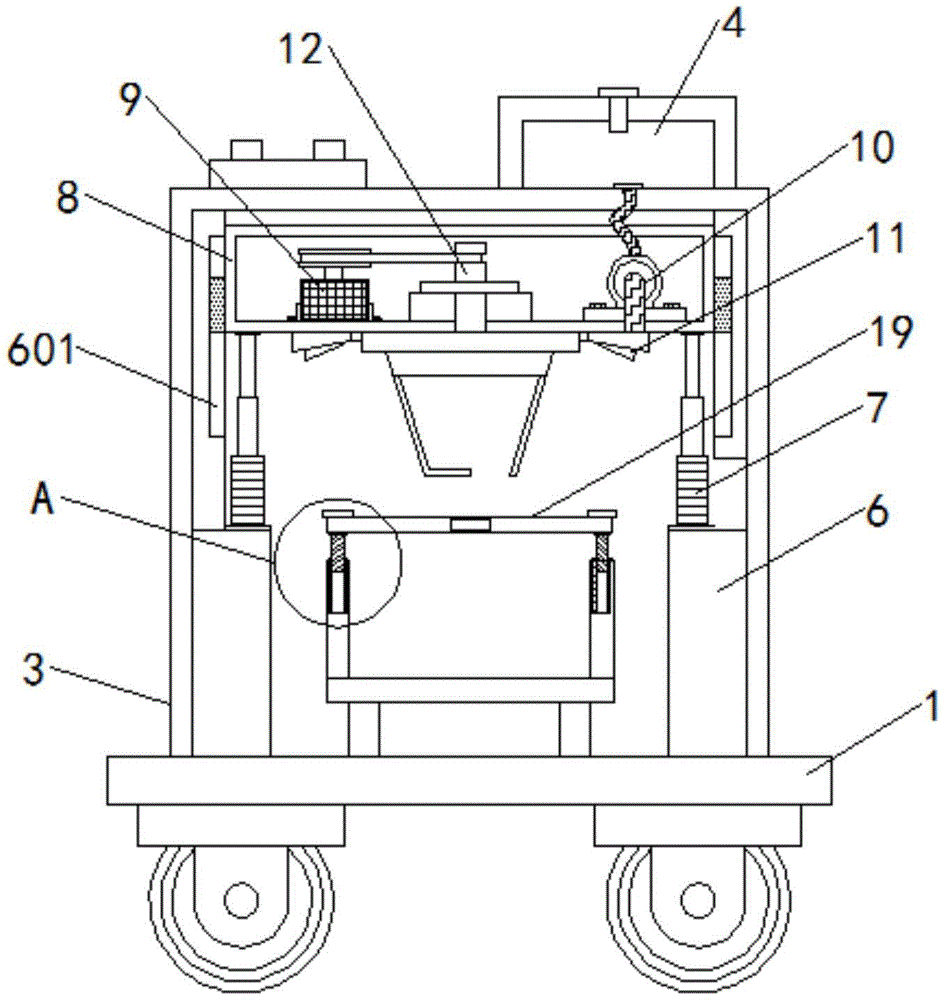

图1为本实用新型中整体结构示意图；

图2为本实用新型中整体结构剖面示意图；

图3为本实用新型中转动板局部结构剖面示意图；

图4为本实用新型中压环局部结构剖面示意图；

图5为本实用新型中图2A处放大结构示意图。

图例说明：

1-底板，3-外箱体，4-储水箱，6-支撑板，601-滑槽，7-多级液压缸，8-清洁板，9-伺服电机，10-水泵，11-喷头，12-转动板，1201-左清洁板，13-刮板，14-右清洁板，15-刷毛，16-液压推杆，17-放置桶，18-调节螺栓，19-压环，20-限位板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参照图1-5，一种使用方便的建筑用水泥桶结块清理装置，包括底板1和外箱体3，底板1的上方固定安装有外箱体3，外箱体3的右上方固定安装有储水箱4，外箱体3内部的左右两端均固定安装有支撑板6，支撑板6的内侧均开口设置有滑槽601，支撑板6的中部均固定安装有多级液压缸7，两个支撑板6之间嵌入设置有清洁板8，清洁板8的内部左侧固定安装有伺服电机9，清洁板8的内部右侧固定安装有水泵10，清洁板8底部的左右两端均固定安装有喷头11，清洁板8的底端转动连接有转动板12，转动板12的左下方嵌入设置有左清洁板1201，左清洁板1201的一侧固定安装有刮板13，转动板12的右下方嵌入设置有右清洁板14，右清洁板14的另一侧固定安装有刷毛15，转动板12的底部固定安装有液压推杆16，外箱体3的底部固定安装有放置桶17，放置桶17的上方嵌入设置有调节螺栓18，调节螺栓18的内部上方嵌套设置有压环19，压环19的内部嵌入设置有限位板20。

本实施例中，多级液压缸7上方的活塞杆与清洁板8底部的左右两端固定连接，使得当水泥桶放入在放置桶17中时，多级液压缸7可拉动清洁板8下移，使得清洁板8的左清洁板1201和右清洁板14正嵌入至水泥桶内部。

本实施例中，清洁板8左右两端均设置有限位滑块，限位滑块分别嵌入在支撑板6的滑槽601中呈水平方向上下滑动，更加便于当清洁板8的转动板12在对水泥桶内壁进行清理时，清洁板8的限位滑块通过嵌入至滑槽601，从而滑槽601对清洁板8进行限位，防止清洁板8晃动。

本实施例中，水泵10一端的进水管嵌入设置在储水箱4中，水泵10的排水端的通过排水管道与喷头11之间固定连接，使得当水泥桶在清洗之前，水泵10会将水引入至喷头11中喷出，水泥桶内进行冲刷，软化水泥桶内的结块的水泥，更加便于后续对结块水泥进行清理。

本实施例中，喷头11分别设置在清洁板8的左右两端，喷头11上方与清洁板8底部之间的夹角为65°-75°，使得当水泥桶在清洗之前，水泵10会将水引入至喷头11中喷出，使喷头11喷出的水正好喷向水泥桶内壁，对水泥桶内进行冲刷，软化水泥桶内的结块的水泥，更加便于后续对结块水泥进行清理。

本实施例中，左清洁板1201和右清洁板14的一侧分别与液压推杆16两端的推杆固定连接，左清洁板1201和右清洁板14分别在转动板12底部呈水平方向左右滑动，使得当水泥桶内的直径大小不一时，液压推杆16会推动左清洁板1201和右清洁板14紧贴水泥桶内壁，进一步的提高了装置的适用范围。

本实施例中，调节螺栓18与放置桶17内部的螺纹槽相啮合，限位板20在压环19内部呈水平方向移动，更加便于当水泥桶放置在放置桶17内部时，可通过拧动调节螺栓18来调节压环19的高度，使得压环19的限位板20可正好移动至水泥桶的上方。

本实施例中，清洁板8的上方左侧固定安装有控制开关，多级液压缸7、伺服电机9和水泵10均通过控制开关与外部电源之间电性连接，更加便于通过控制开关切断多级液压缸7、伺服电机9和水泵10的电源，对多级液压缸7、伺服电机9和水泵10进行控制。

工作原理：使用时，预先将装置放置在平稳的地面上并将装置与外部电源连接，在将水泥桶放置在放置桶17内部之后，依次拧动压环19上的调节螺栓18，调整压环19的高度，当限位板20的高度与水泥桶的高度一致时，将限位板20嵌入至水泥桶的上方，对水泥桶进行固定，防止清理过程中水泥桶跳动，水泵10会将水引入至喷头11中喷出，对水泥桶内进行冲刷，软化水泥桶内的结块的水泥，更加便于后续对结块水泥进行清理，之后多级液压缸7拉动清洁板8下移，使得左清洁板1201和右清洁板14嵌入至水泥桶中，之后液压推杆16推动左清洁板1201的刮板13和右清洁板14的刷毛15分别紧贴水泥桶内壁，之后伺服电机9带动转动板12转动，使得左清洁板1201的刮板13对水泥桶内壁以及底端进行刮动，同时右清洁板14的刷毛15对水泥桶内部进行刷动，进一步的提高了装置的清理效果。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
