技术领域

本实用新型涉及大棚技术领域，具体为一种方便投料的畜牧养殖大棚结构。

背景技术

畜牧，是指采用用畜、禽等已经被我们人类人工饲养驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产过程。是人类与自然界进行物质交换的极重要环节。畜牧是农业的重要组成部分，与种植业并列为农业生产的两大支柱。畜牧学是研究家畜育种、繁殖、饲养、管理、防病防疫，以及草地建设、畜产品加工和畜牧经营管理等相关领域的综合性学科；日常畜禽养殖的工作最重要之一就是进行地面的清洗作业，清洗作业的质量高低，直接决定了养殖场所的卫生程度，现有的畜牧业用的大棚大多都是封闭性的不利于通风，且现有的畜牧业养殖用的大棚没用专门设置投料装置，投料需要进入到大棚内，使得投料不是很方便，因此设计一种方便投料的畜牧养殖大棚结构。

实用新型内容

本实用新型旨在于解决上述背景技术存在的问题，提供一种方便投料的畜牧养殖大棚结构，该装置通过设置有投料槽，通过在大棚的左右两侧的大棚骨架上焊接设置有投料槽，投料槽为半圆弧槽状，且投料槽的一半处于钢丝网的左侧一半处于钢丝网的右侧，使得在投料时只需要人在大棚外侧进行投料即可，使得投料更加方便。

为实现上述目的，本实用新型提供如下技术方案，一种方便投料的畜牧养殖大棚结构，包括有大棚本体、大棚骨架、边侧支撑杆、钢丝网、投料槽和门体，所述大棚本体的底部表面四个角落均焊接设置有大棚骨架，所述大棚本体的左右两侧底部中央焊接设置有多根边侧支撑杆，所述大棚骨架之间侧面上方焊接设置有钢丝网，所述钢丝网的下方焊接设置有投料槽，正面两根所述大棚骨架上通过铰链设置有门体，所述大棚本体的左右两侧均焊接设置有集水槽，所述集水槽的底部均贯穿设置有胶质水管，背面两根所述大棚骨架之间焊接设置有挡板；

所述投料槽包括有排水管和阀门，所述投料槽的一端外侧表面贯穿设置有排水管，所述排水管的上方套接设置有阀门。

进一步的优选方案，所述投料槽为半圆弧槽状，且投料槽的一半处于钢丝网的左侧一半处于钢丝网的右侧。

进一步的优选方案，所述投料槽的两端焊接于大棚骨架上，且边侧支撑杆贯穿于投料槽的内侧表面。

进一步的优选方案，所述胶质水管为软质水管，且胶质水管的长度大于集水槽离地的高度。

进一步的优选方案，所述门体上设置有挂锁。

有益效果：

(1)该装置通过设置有投料槽，通过在大棚的左右两侧的大棚骨架上焊接设置有投料槽，投料槽为半圆弧槽状，且投料槽的一半处于钢丝网的左侧一半处于钢丝网的右侧，使得在投料时只需要人在大棚外侧进行投料即可，使得投料更加方便。

(2)该装置通过设置有集水槽和胶质水管，通过在大棚本体的左右两侧底部焊接设置有集水槽，且在集水槽内贯穿设置有胶质水管，从而使得在雨水通过集水槽收集，通过胶质水管流出，方便收集雨水，且不会使得雨水掉落到投料槽内。

(3)该装置通过设置有排水管和阀门，通过在投料槽的外侧表面贯穿设置有排水管，且在排水管内套接设置有阀门，使得投料槽内可倒入动物需要的饮用水，使得更加方便。

附图说明

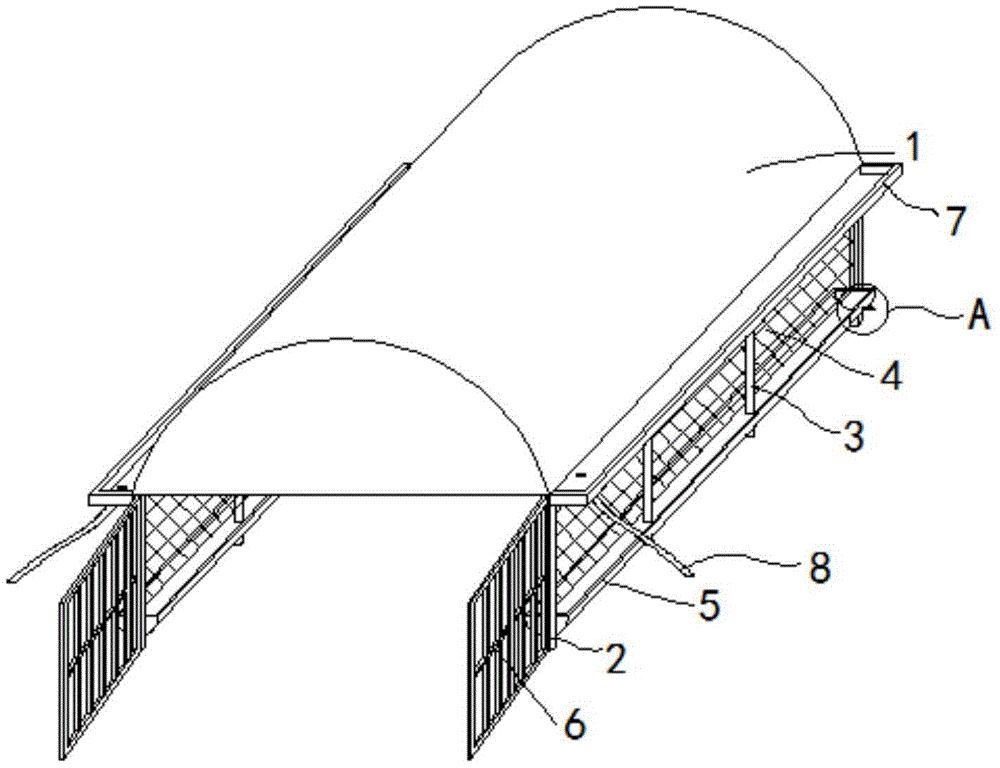

图1为本实用新型的整体结构示意图。

图2为本实用新型的整体结构示意图。

图3为本实用新型的图1处放大结构示意图。

图1-3中：1-大棚本体、2-大棚骨架、3-边侧支撑杆、4-钢丝网、5-投料槽、501-排水管、502-阀门、6-门体、7-集水槽、8-胶质水管、9-挡板。

具体实施方式

实施例：

请参阅图1至3，本实用新型实施例中一种方便投料的畜牧养殖大棚结构，包括有大棚本体1、大棚骨架2、边侧支撑杆3、钢丝网4、投料槽5和门体6，大棚本体1的底部表面四个角落均焊接设置有大棚骨架2，大棚本体1的左右两侧底部中央焊接设置有多根边侧支撑杆3，大棚骨架2之间侧面上方焊接设置有钢丝网4，钢丝网4的下方焊接设置有投料槽5，正面两根大棚骨架2上通过铰链设置有门体6，大棚本体1的左右两侧均焊接设置有集水槽7，集水槽7的底部均贯穿设置有胶质水管8，背面两根大棚骨架之间焊接设置有挡板9；投料槽5包括有排水管501和阀门502，投料槽5的一端外侧表面贯穿设置有排水管501，排水管501的上方套接设置有阀门502。

进一步的，投料槽5为半圆弧槽状，且投料槽5的一半处于钢丝网4的左侧一半处于钢丝网4的右侧，使得可从大棚外侧网投料槽5内进行投料，无需进入大棚内或者将动物赶出进行投料。

进一步的，投料槽5的两端焊接于大棚骨架2上，且边侧支撑杆3贯穿于投料槽5的内侧表面。

进一步的，胶质水管8为软质水管，且胶质水管8的长度大于集水槽7离地的高度，使得方便通过胶质水管8对雨水进行收集。

进一步的，门体6上设置有挂锁，方便将门体6锁住，防止动物走散。

在使用本实用新型一种方便投料的畜牧养殖大棚结构时，首先将装置安装好，将畜牧业养殖的动物赶入大棚内，通过将门体6关上锁上门体6上的挂锁，将动物关住，在下雨天或者天气炎热的恶劣天气情况下，动物不需要放养投放动物所需要的食物时，将食物从大棚外侧投入投料槽5内，由于投料槽5为半圆弧槽状使得投入的食物会自动进入到投料槽5处于大棚内部侧，方便动物的食用，且在大棚的左右两侧均设置有投料槽5，使得一侧可放置食物，一侧可放置水，通过设置集水槽7，且集水槽7的底部表面贯穿设置有胶质水管8，使得在下雨时雨水进入集水槽7内，再通过胶质水管8排出，使得方便收集雨水，且使得雨水不会掉落到投料槽5内。
