技术领域

本实用新型涉及林业消防技术领域，更具体的，涉及一种林业用插地式消火栓固定装置。

背景技术

消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从室外消防给水管网取水实施灭火；

由专利号为提供CN201720792875.9的实用新型专利一种一体式的防盗水消火栓设备，包括太阳能电池板、消火栓盖、齿轮箱、消火栓栓体和智能扳手，所述消火栓栓体上方设置有消火栓盖，所述消火栓盖顶部设置有通槽，所述消火栓盖通过通槽设置有智能扳手，所述消火栓盖上还设置太阳能电池板，所述消火栓栓体顶部在消火栓盖内部设置有齿轮箱。本实用新型结构设计合理，利用物理原理与电子技术相结合,用加密芯片作锁止机构开关通讯信号,大大提高反防盗门槛,使欲破解者无从下手，解决的是目前社会上乱用公共消火栓,恶意偷盗水等行为,规范用水,制止盗水行为的发生，给国家带来很明显的经济效益，更减少了现场稽查的次数，市政公共开销也会大大降低，长期效果更明显；

基于上述检索发现，因林业地形复杂，且地面高低不同，使得现有的消火栓在进行安装时，并使得无法方便施工人员根据林业地形对消火栓高度进行调整，从而使得无法方便施工人员对消火栓进行快速安装，且因林业土壤较为松软，使得现有的消火栓在安装后，稳固性较差。

实用新型内容

本实用新型旨在于解决背景中现有的消火栓无法根据林业地形调整安装高度，稳固性较差的问题，从而提供一种林业用插地式消火栓固定装置。

为实现上述目的，本实用新型提供如下技术方案：一种林业用插地式消火栓固定装置，包括消火栓，所述消火栓的底端贯穿连接有阀座，所述阀座的上端安装有底盘；

所述底盘的内部贯穿有贯穿孔，所述贯穿孔的两侧嵌入有限位槽，所述贯穿孔的内部活动贯穿连接有固定螺杆，所述固定螺杆上端的两侧嵌入有收纳槽，所述收纳槽的内部旋转有旋转球体，所述旋转球体靠近限位槽的一侧安装有限位杆，所述限位杆的下端弹性连接有弹簧，所述固定螺杆的底端环绕安装有固定底盘，所述固定底盘的下端安装有支撑柱，所述支撑柱的两侧安装有锥管。

优选的，所述限位杆通过固定螺杆与限位槽活动嵌套连接，且限位杆与旋转球体呈90°旋转连接。

优选的，所述限位杆通过旋转球体与收纳槽呈活动嵌套连接。

优选的，所述支撑柱设置有6-8个环绕于固定底盘的底端，所述锥管均呈圆锥状设置，且锥管整体呈“V”状设置于支撑柱的两侧。

优选的，所述限位槽之间间隔1-2cm，所述限位槽呈垂直分布有8-10个，且限位槽呈两组分布于贯穿孔的两侧。

优选的，所述贯穿孔环绕贯穿于底盘的外侧，且贯穿孔设置有8-10个。

优选的，所述底盘安装于土壤上端，且底盘环绕于消火栓下端设置。

优选的，所述阀座贯穿安装于土壤内部，且阀座与地下水管贯穿连接。

本实用新型提供了一种林业用插地式消火栓固定装置，具有以下有益效果：

1、该种林业用插地式消火栓固定装置设置有固定螺杆，使得当需要将消火栓安装于地面不平的林地时，可通过将固定螺杆贯穿至贯穿孔内部，而限位杆因贯穿孔内部挤压通过旋转球体旋转至收纳槽内部，当固定螺杆移动至使用者所需高度时，将固定螺杆进行旋转，并限位杆通过弹簧回弹力回弹嵌入于限位槽内部，且达到了能够将固定螺杆根据使用者需求进行调节高度的效果，避免了现有消火栓在进行安装时，因林地地面不平导致消火栓易倾倒的情况，从而达到了能够快速方便使用者将消火栓进行安装。

2、该种林业用插地式消火栓固定装置设置有支撑柱，使得当固定螺杆高度调整完毕后，可将固定螺杆贯穿至土壤内部，并能够将支撑柱贯穿至土壤内部，使得能够通过支撑柱和固定底盘增加该种消火栓的稳定性，且能够通锥管呈“V”状设置，从而达到了能够进一步增加该种消火栓稳定性的效果。

附图说明

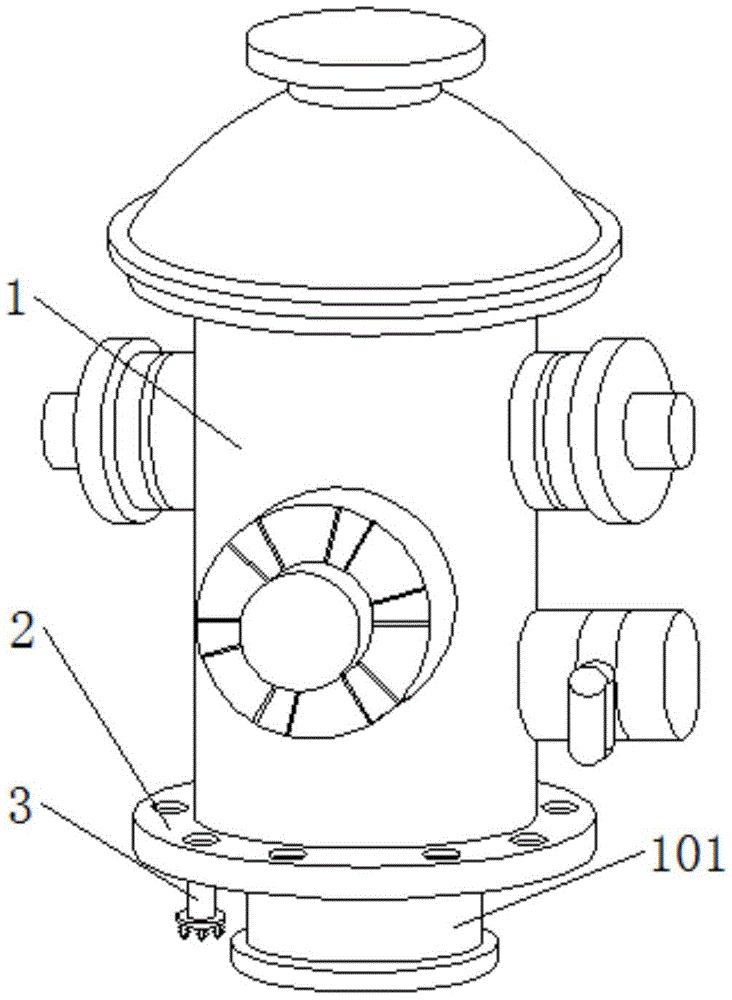

图1为本实用新型的整体结构示意图。

图2为本实用新型的消火栓局部结构剖面示意图。

图3为本实用新型的固定螺杆结构示意图。

图1-3中：1-消火栓，101-阀座，2-底盘，201-贯穿孔，202-限位槽，3-固定螺杆，301-收纳槽，302-限位杆，303-旋转球体，304-弹簧，4-固定底盘，401-支撑柱，402-锥管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型实施例中，一种林业用插地式消火栓固定装置，包括消火栓1，消火栓1的底端贯穿连接有阀座101，阀座101的上端安装有底盘2；

底盘2的内部贯穿有贯穿孔201，贯穿孔201的两侧嵌入有限位槽202，贯穿孔201的内部活动贯穿连接有固定螺杆3，固定螺杆3上端的两侧嵌入有收纳槽301，收纳槽301的内部旋转有旋转球体303，旋转球体303靠近限位槽202的一侧安装有限位杆302，限位杆302的下端弹性连接有弹簧304，固定螺杆3的底端环绕安装有固定底盘4，固定底盘4的下端安装有支撑柱401，支撑柱401的两侧安装有锥管402。

在本实施例中：限位杆302通过固定螺杆3与限位槽202活动嵌套连接，且限位杆302与旋转球体303呈90°旋转连接，设置有固定螺杆3，使得当需要将消火栓1安装于地面不平的林地时，可通过将固定螺杆3贯穿至贯穿孔201内部，而限位杆302因贯穿孔201内部挤压通过旋转球体303旋转至收纳槽301内部，当固定螺杆3移动至使用者所需高度时，将固定螺杆3进行旋转，并限位杆302通过弹簧304回弹力回弹嵌入于限位槽202内部，且达到了能够将固定螺杆3根据使用者需求进行调节高度的效果，避免了现有消火栓1在进行安装时，因林地地面不平导致消火栓1易倾倒的情况，从而达到了能够快速方便使用者将消火栓1进行安装。

在本实施例中：限位杆302通过旋转球体303与收纳槽301呈活动嵌套连接，通过设置有旋转球体303，使得当固定螺杆3进入贯穿孔201内部后，可通过旋转球体303带动限位杆302进行旋转，进而能够带动限位杆302收纳至收纳槽301的内部。

在本实施例中：支撑柱401设置有6-8个环绕于固定底盘4的底端，锥管402均呈圆锥状设置，且锥管402整体呈“V”状设置于支撑柱401的两侧，设置有支撑柱401，使得当固定螺杆3高度调整完毕后，可将固定螺杆3贯穿至土壤内部，并能够将支撑柱401贯穿至土壤内部，使得能够通过支撑柱401和固定底盘4增加该种消火栓的稳定性，且能够通过锥管402呈“V”状设置，从而达到了能够进一步增加该种消火栓1稳定性的效果。

在本实施例中：限位槽202之间间隔1-2cm，限位槽202呈垂直分布有8-10个，且限位槽202呈两组分布于贯穿孔201的两侧，通过设置有限位槽202，使得可通过限位槽202方便将限位杆302进行限位，进而能够对固定螺杆3进行限位固定。

在本实施例中：贯穿孔201环绕贯穿于底盘2的外侧，且贯穿孔201设置有8-10个，通过设置有贯穿孔201，使得可通过贯穿孔201方便使用者将固定螺杆3安装于底盘2的内部。

在本实施例中：底盘2安装于土壤上端，且底盘2环绕于消火栓1下端设置，通过设置有底盘2，使得可通过底盘2增加消火栓1在林地安装时的稳定性。

在本实施例中：阀座101贯穿安装于土壤内部，且阀座101与地下水管贯穿连接，通过设置有阀座101，使得可通过阀座101方便使用者将消火栓1内部接通水源。

在使用本实用新型一种林业用插地式消火栓固定装置时，首先当需要将消火栓1安装于地面不平的林地时，可通过将固定螺杆3贯穿至贯穿孔201内部，而限位杆302因贯穿孔201内部挤压通过旋转球体303旋转至收纳槽301内部，当固定螺杆3移动至使用者所需高度时，将固定螺杆3进行旋转，并限位杆302通过弹簧304回弹力回弹嵌入于限位槽202内部，且达到了能够将固定螺杆3根据使用者需求进行调节高度的效果，避免了现有消火栓1在进行安装时，因林地地面不平导致消火栓1易倾倒的情况，随后使用者分别将固定螺杆3通过上述步骤分别进行调整高度，当固定螺杆3高度调整完毕后，可将固定螺杆3贯穿至土壤内部，并能够将支撑柱401贯穿至土壤内部，使得能够通过支撑柱401和固定底盘4增加该种消火栓的稳定性，且能够通过锥管402呈“V”状设置，从而达到了能够进一步增加该种消火栓1稳定性的效果，随后使用者将阀座101贯穿土壤内部，并将阀座101与地下水管贯穿连接，完成该种消火栓1的安装。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
