技术领域

本实用新型属于建筑施工技术领域，具体涉及一种用于建筑施工的钢丝绳紧固装置。

背景技术

目前随着机械化施工的普及，建筑工地上使用钢丝绳的地方越来越多，因此用于建筑施工的钢丝绳紧固装置是一种重要的建筑部件，在现有的用于建筑施工的钢丝绳紧固装置中大都使用U字形挂钩和紧固螺栓，由于紧固螺栓和U字形挂钩之间夹持钢丝绳的面积较小，从而影响了对钢丝绳的紧固强度，给施工带来安全隐患。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种用于建筑施工的钢丝绳紧固装置，具有便于调节和便于操作的特点。

为实现上述目的，本实用新型提供如下技术方案：一种用于建筑施工的钢丝绳紧固装置，包括外壳、手动控制连接装置和无线控制装置，所述外壳内部固定连接有电机，所述电机输出轴另一端固定连接有第一挡板，所述第一挡板表面固定连接有第一转轴，所述第一转轴表面固定连接有钢丝绳，所述第一转轴另一端固定连接有第二挡板，所述第二挡板另一端固定连接有第二转轴，所述外壳表面穿设有轴承，所述第二转轴穿设在轴承中，所述第二转轴另一端固定连接有卡齿，所述外壳表面固定连接有固定板，所述固定板上端固定连接有伸缩杆，所述伸缩杆表面套接有第二弹簧，所述伸缩杆上端固定连接有卡块，所述卡块表面穿设有第一销轴，所述第一销轴另一端固定连接在外壳表面。

优选的，所述外壳表面开设有第二通孔，所述钢丝绳穿设在第二通孔中，所述钢丝绳另一端固定连接有第一固定块，所述第一固定块底端固定连接有第二挂钩，所述钢丝绳表面套接有第一弹簧，所述钢丝绳表面套接有限位环。

优选的，所述外壳内部固定连接有隔板，所述隔板上端固定连接有储能箱，所述储能箱内部固定连接有蓄电池，所述外壳内壁固定连接有集成电路板，所述外壳内壁固定连接有无线模块，所述外壳上端固定连接有第一连接块，所述第一连接块上端搭接有第二连接块。

优选的，所述第一连接块表面开设有第一通孔，所述第一通孔共有两个，分别开设在第一连接块表面和第二连接块表面，所述第一通孔内穿设有第二销轴，所述第二连接块上端固定连接有第二固定块，所述第二固定块上端固定连接有第一挂钩。

优选的，所述外壳表面设置有控制装置连接口，所述手动控制连接装置和控制装置连接口相卡接，所述外壳表面设置有充电口，所述外壳表面固定连接有提手，所述外壳表面开设有散热孔，且所述散热孔共有多个，均开设在外壳表面，所述外壳表面镶嵌有风扇。

与现有技术相比，本实用新型的有益效果是：

本实用新型，通过设置卡齿、伸缩杆和卡块，使得人们在对钢丝绳调节长短时，人们通过控制装置控制电机转动，进而对钢丝绳进行收放，同时带动卡齿转动，在钢丝绳收放到指定的长度时，人们通过控制装置控制电机停止运转，进而使得卡块和卡齿相卡接，在卡齿、伸缩杆和卡块的作用下，使得人们在对钢丝绳调节长短时防止第一转轴反转。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

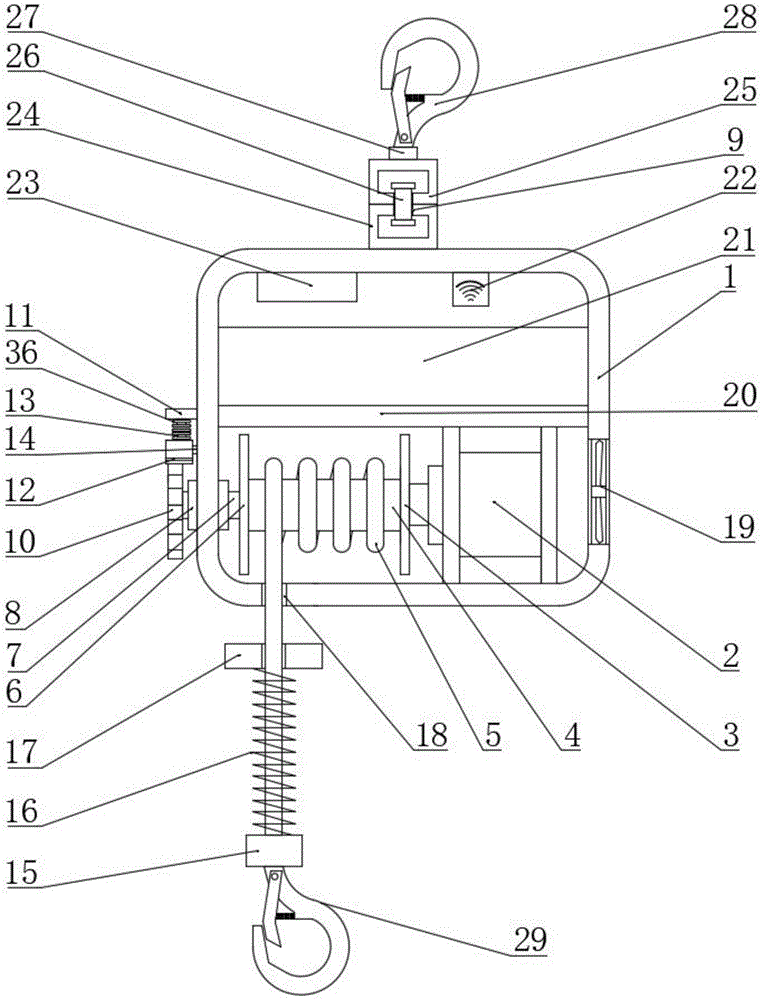

图1为本实用新型正视剖视的结构示意图；

图2为本实用新型正视的结构示意图；

图3为本实用新型中外壳侧视的结构示意图；

图中：1、外壳；2、电机；3、第一挡板；4、第一转轴；5、钢丝绳；6、第二挡板；7、第二转轴；8、轴承；9、第一通孔；10、卡齿；11、固定板；12、卡块；13、伸缩杆；14、第一销轴；15、第一固定块；16、第一弹簧；17、限位环；18、第二通孔；19、风扇；20、隔板；21、储能箱；22、无线模块；23、集成电路板；24、第一连接块；25、第二连接块；26、第二销轴；27、第二固定块；28、第一挂钩；29、第二挂钩；30、手动控制连接装置；31、无线控制装置；32、控制装置连接口；33、充电口；34、散热孔；35、提手；36、第二弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-3，本实用新型提供以下技术方案：一种用于建筑施工的钢丝绳紧固装置，包括外壳1、手动控制连接装置30和无线控制装置31，所述外壳1内部固定连接有电机2，所述电机2输出轴另一端固定连接有第一挡板3，所述第一挡板3表面固定连接有第一转轴4，所述第一转轴4表面固定连接有钢丝绳5，所述第一转轴4另一端固定连接有第二挡板6，所述第二挡板6另一端固定连接有第二转轴7，所述外壳1表面穿设有轴承8，所述第二转轴7穿设在轴承8中，所述第二转轴7另一端固定连接有卡齿10，通过设置卡齿10、伸缩杆13和卡块12，使得人们在对钢丝绳5调节长短时，人们通过控制装置控制电机2转动，进而对钢丝绳5进行收放，同时带动卡齿10转动，在钢丝绳5收放到指定的长度时，人们通过控制装置控制电机2停止运转，进而使得卡块12和卡齿10相卡接，在卡齿10、伸缩杆13和卡块12的作用下，使得人们在对钢丝绳5调节长短时防止第一转轴4反转，所述外壳1表面固定连接有固定板11，所述固定板11上端固定连接有伸缩杆13，所述伸缩杆13表面套接有第二弹簧36，所述伸缩杆13上端固定连接有卡块12，所述卡块12表面穿设有第一销轴14，所述第一销轴14另一端固定连接在外壳1表面。

具体的，所述外壳1表面开设有第二通孔18，所述钢丝绳5穿设在第二通孔18中，所述钢丝绳5另一端固定连接有第一固定块15，所述第一固定块15底端固定连接有第二挂钩29，所述钢丝绳5表面套接有第一弹簧16，所述钢丝绳5表面套接有限位环17。

具体的，所述外壳1内部固定连接有隔板20，所述隔板20上端固定连接有储能箱21，所述储能箱21内部固定连接有蓄电池，所述外壳1内壁固定连接有集成电路板23，所述外壳1内壁固定连接有无线模块22，通过设置手动控制连接装置30、无线控制装置31和无线模块22，使得人们在对该装置及进行使用时，人们将手动控制连接装置30和控制装置连接口32相连接，进而对该装置进行操作，在不便于近距离控制时，人们通过控制无线控制装置31进而对该装置进行操作，在手动控制连接装置30、无线控制装置31和无线模块22的作用下，使得人们在对该装置及进行使用时更便于操作，所述外壳1上端固定连接有第一连接块24，所述第一连接块24上端搭接有第二连接块25。

具体的，所述第一连接块24表面开设有第一通孔9，所述第一通孔9共有两个，分别开设在第一连接块24表面和第二连接块25表面，所述第一通孔9内穿设有第二销轴26，所述第二连接块25上端固定连接有第二固定块27，所述第二固定块27上端固定连接有第一挂钩28。

具体的，所述外壳1表面设置有控制装置连接口32，所述手动控制连接装置30和控制装置连接口32相卡接，所述外壳1表面设置有充电口33，所述外壳1表面固定连接有提手35，所述外壳1表面开设有散热孔34，通过设置风扇19和散热孔34，使得人们在对该装置进行使用时，人们通过控制风扇19运转，进而对外壳1内部进行通风散热，在风扇19和散热孔34的作用下，使得人们在对该装置进行使用时更便于散热，且所述散热孔34共有多个，均开设在外壳1表面，所述外壳1表面镶嵌有风扇19。

本实用新型的工作原理及使用流程：本实用新型，在使用时，首先人们将该装置移动到指定的位置，然后人们将第一挂钩28挂接在指定的位置，在近距离操作时，人们可将手动控制连接装置30和控制装置连接口32相连接，然后人们通过手动控制连接装置30控制电机2转动，电机2转动带动第一转轴4转动，进而使得钢丝绳5的长度进行调节，在不便于近距离操作时，人们可通过无线控制装置31控制电机2转动，进而对钢丝绳5的长度进行调节，在钢丝绳5放到指定的长度时人们通过控制装置控制电机2停止运转，进而使得卡块12和卡齿10相卡接，从而使得人们在对该装置进行使用时更加便捷。
