技术领域

本实用新型涉及隧道施工技术领域，尤其涉及一种隧道施工的防泄漏装置。

背景技术

在隧道施工的过程中，由于隧道挖掘深度的不断增大，相关物料的补给及时性就显得尤为重要，同时就需要通过水管将隧道外接的水流传输到隧道施工的地点，但是隧道内的施工环境相对恶劣，在水管长时间使用后，隧道内的物质容易对水管连接处造成腐蚀影响，从而导致水管连接处发生泄漏的现象，因此就需要对水管连接处进行防泄漏的保护处理。

然而现有的隧道施工的防泄漏装置通常只能够通过单一物理结构的方式对水管的连接处进行密封措施，当物理连接件长时间处于阴暗潮湿的环境中，会发生不可逆的腐蚀现象，从而导致对水管连接处的密封性不够严密，容易发生水流泄漏的现象，降低了隧道施工内水管的输送安全密封性。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种隧道施工的防泄漏装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种隧道施工的防泄漏装置，包括：第一夹环和第二夹环；

所述第一夹环和第二夹环的一侧相邻端开口处外壁均设置有衔接杆，两个所述衔接杆之间通过连接轴转动连接；

所述第一夹环和第二夹环的另一侧相邻开口处外壁均设置有连接头，两个所述连接头之间通过紧固螺栓螺旋连接；

所述第一夹环和第二夹环的内壁均设置有海绵垫片，且海绵垫片的外侧设置有密封环，所述密封环的内壁嵌设有遇水膨胀止水条，且遇水膨胀止水条的外壁设置有凸块。

作为上述技术方案的进一步描述：

还包括安装板；

所述安装板通过连接件焊接在连接轴的外壁；

所述安装板的截面为弧形结构；

所述安装板的外壁粘贴有防水膜；

所述安装板的内部开设有贯穿防水膜内部的定位孔。

作为上述技术方案的进一步描述：

还包括金属弹片；

所述金属弹片的两端分别与第一夹环和第二夹环的相邻端外壁弹性连接；

所述金属弹片的两端分别嵌设在第一夹环和第二夹环相邻端外壁开设的预留槽内。

作为上述技术方案的进一步描述：

还包括橡胶封片；

所述橡胶封片设置在密封环的两端开口处外壁；

所述橡胶封片为具有弹性的双层复合橡胶片结构。

作为上述技术方案的进一步描述：

还包括防锈层；

所述防锈层设置在第一夹环和第二夹环的外壁；

所述防锈层的厚度小于第一夹环和第二夹环的厚度；

所述防锈层的外壁设置有若干个平行结构的凸条。

作为上述技术方案的进一步描述：

所述第一夹环和第二夹环闭合后为完整的环形结构。

有益效果

本实用新型提供了一种隧道施工的防泄漏装置。具备以下有益效果：

(1)：该隧道施工的防泄漏装置通过设置的密封环，使其可以套接在隧道内相邻水管的连接处外壁，对水管连接处起到初步密封保护的作用，同时配合遇水膨胀止水条，能够在水管连接处发生水流泄漏时，使得遇水膨胀止水条快速的膨胀变形，从而对水管连接处的泄漏位置的缝隙进行再一次的密封填充效果，最大化的避免水管发生泄漏的现象。

(2)：该隧道施工的防泄漏装置采用分体式旋转组装的结构，能够将防泄漏装置进行快速便捷的拆装操作，以便于根据不同的使用需求进行拆装操作，并且在弧形安装板的安装固定下，有效的贴合了施工隧道的内壁弧度，从而确保防泄漏装置可以将水管进行稳定的夹持支撑作用，也避免了防泄漏装置发生脱落的情况。

附图说明

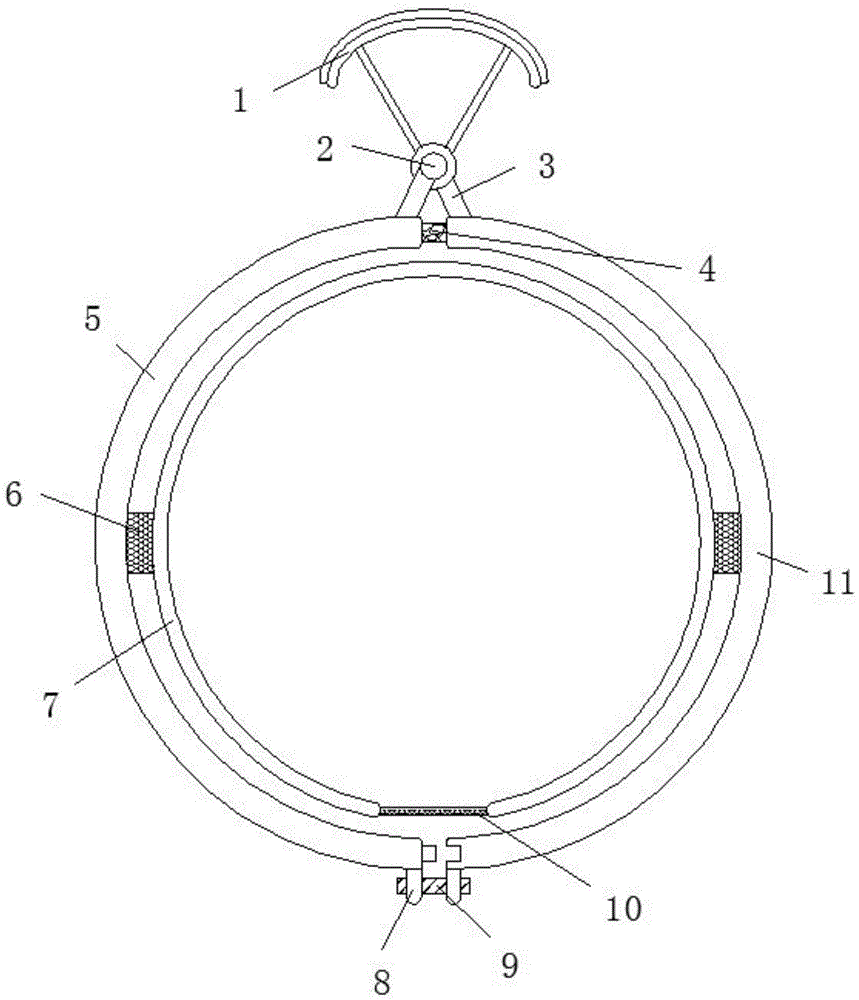

图1为本实用新型提出的一种隧道施工的防泄漏装置的整体结构示意图；

图2为本实用新型中安装板的结构示意图；

图3为本实用新型中第一夹环的侧视结构示意图；

图4为本实用新型中密封环的结构示意图。

图例说明：

1、安装板；101、定位孔；102、防水膜；2、连接轴；3、衔接杆；4、金属弹片；5、第一夹环；51、防锈层；52、凸条；6、海绵垫片；7、密封环；71、遇水膨胀止水条；72、凸块；8、连接头；9、紧固螺栓；10、橡胶封片；11、第二夹环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

如图1和图4所示，一种隧道施工的防泄漏装置，包括：第一夹环5和第二夹环11；

第一夹环5和第二夹环11的一侧相邻端开口处外壁均设置有衔接杆3，两个衔接杆3之间通过连接轴2转动连接；

第一夹环5和第二夹环11闭合后为完整的环形结构；

第一夹环5和第二夹环11的另一侧相邻开口处外壁均设置有连接头8，两个连接头8之间通过紧固螺栓9螺旋连接；

第一夹环5和第二夹环11的内壁均设置有海绵垫片6，且海绵垫片6的外侧设置有密封环7，密封环7的内壁嵌设有遇水膨胀止水条71，且遇水膨胀止水条71的外壁设置有凸块72。

工作原理：通过衔接杆3的转动连接，使得第一夹环5和第二夹环11能够在连接轴2的转动下，进行张开角度的调节，从而使得防泄漏装置开启，然后将密封环7首先套接在一个水管外壁，当相邻两个水管进行连接后，移动防泄漏装置，使得密封环7移动到两个水管的连接处外壁，从而对水管连接处的外壁起到初步的防泄漏保护作用，并且将紧固螺栓9贯穿连接头8的内部，对第一夹环5和第二夹环11起到整体连接的作用，当水管连接处发生水流泄漏时，遇水膨胀止水条71会快速的膨胀变形，并且使得凸块72膨胀变大，根据水管连接处缝隙的大小，使得遇水膨胀止水条71和凸块72被压入缝隙内，从而对水管连接处的泄漏位置的缝隙进行再一次的密封填充效果，最大化的避免水管发生泄漏的现象。

如图1和图2所示还包括安装板1，安装板1通过连接件焊接在连接轴2的外壁，安装板1的截面为弧形结构，安装板1的外壁粘贴有防水膜102，安装板1的内部开设有贯穿防水膜102内部的定位孔101，在弧形结构的安装板1的安装固定下，使得外接的定位螺栓能够观察定位孔101与隧道内壁连接，有效的贴合了施工隧道的内壁弧度，从而确保防泄漏装置可以将水管进行稳定的夹持支撑作用，也避免了防泄漏装置发生脱落的情况，而防水膜102能够对安装板1和隧道内壁之间起到防水腐蚀的作用，进一步的降低安装板1受到的磨损程度，保护安装板1的自身强度和完整性。

如图1所示，还包括金属弹片4，金属弹片4的两端分别与第一夹环5和第二夹环11的相邻端外壁弹性连接，金属弹片4的两端分别嵌设在第一夹环5和第二夹环11相邻端外壁开设的预留槽内，金属弹片4能够对第一夹环5和第二夹环11的内壁起到弹性连接的作用，既能够满足两个夹环转动时的相互挤压距离变化，同时也对两个夹环的连接处起到相对密封保护的效果。

如图1所示，还包括橡胶封片10，橡胶封片10设置在密封环7的两端开口处外壁，橡胶封片10为具有弹性的双层复合橡胶片结构，能够将密封环7的缺口进行弹性连接，从而在密封环7套接较大直径的水管时，给与密封环7一定程度的弹性形变量，保护密封环7不会发生损坏的现象。

如图3所示，还包括防锈层51，防锈层51设置在第一夹环5和第二夹环11的外壁，防锈层51的厚度小于第一夹环5和第二夹环11的厚度，防锈层51的外壁设置有若干个平行结构的凸条52，防锈层51能够隔绝防泄漏装置与隧道内的腐蚀性物质，降低防泄漏装置受到的腐蚀程度，而凸条52能够增大防泄漏装置在拿取时的摩擦阻力，防止发生拿取脱手的现象。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
