技术领域

本实用新型涉及水渠供水设备技术领域，具体为一种水利给排水智能水渠。

背景技术

在睡到种植的过程中，一般会在田间地头建造水渠，方便对稻田内部进行供水，在供水的过程中一般都是通过种植者直接观察水渠内部的水位高度，进行控制水泵进行供水，由于种植者不能24小时对水渠内部的水位高度进行观察，时常会出现不能及时对水渠内部供水的现象。

为此，提出一种水利给排水智能水渠。

实用新型内容

本实用新型的目的在于提供一种水利给排水智能水渠，通过在水位降低或者升高时将会带动浮板向上或者向下移动，浮板在移动的过程中将会带动滑竿进行移动，水位较低时，滑竿向下移动，将会带动压板按压底端按压开关，控制外界水泵进行供水，当水位较高时，滑竿向上移动，将会带动压板按压上端按压开关，控制水泵关闭，便于对水渠内部进行自动供水，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水利给排水智能水渠，包括水渠、龙门架和控制盒，所述龙门架位于水渠上侧，所述龙门架两侧底端通过螺栓固定安装在水渠两侧，所述控制盒位于龙门架上侧，所述控制盒底端设置有导杆，所述控制盒和导杆均为中空设置，所述导杆上侧通过螺栓固定安装在控制盒底端，所述导杆通过螺栓固定安装在龙门架上侧，所述导杆底端设置有滑竿，所述滑竿底端设置由浮板，所述浮板通过螺栓固定安装在滑竿底端，所述滑竿上侧穿过导杆伸入控制盒内部，所述滑竿位于控制盒内部段上侧设置有压板，所述压板底端焊接在滑竿上侧，所述控制盒上端设置有上端按压开关，所述上端按压开关通过螺栓固定安装在控制盒上端，所述控制盒底端两侧设置有底端按压开关，所述底端按压开关通过螺栓安装在控制盒内部底端两侧，所述压板上下两端与上端按压开关和底端按压开关相互触碰。

水渠用于对稻田进行供水，控制盒用于对外界水泵的运行进行控制，导杆用于对滑竿的运行进行控制，浮板通过自身的浮力带动滑竿进行上下移动，龙门架用于对控制盒和导杆进行固定，滑竿用于带动压板进行上下移动，上端按压开关用于控制外界水泵关闭，压板用于按压上端按压开关和底端按压开关，底端按压开关用于控制外界水泵开启。

优选的，所示浮板外侧设置有耐腐蚀塑胶层，所述耐腐蚀塑胶层通过粘合胶粘贴在浮板外侧.

耐腐蚀塑胶层具有较强的耐腐蚀性，用于延长浮板的使用寿命。

优选的，所示导杆内部两端设置有滚轮，所述滚轮与导杆之间旋转连接，所述滚轮与滑竿之间滚动连接。

滚轮能够将导杆与滑竿之间的滑动摩擦转变为滚动摩擦，减少滑竿移动的阻力，增加滑竿即压板运动的灵敏性。

优选的，所述控制盒一侧设置有填料盒，所述填料盒通过螺栓固定安装在控制盒一端，所述填料盒内部填充有干燥剂。

填料盒内部的干燥剂用于对控制盒内部的空气进行干燥，避免控制盒内部空气中水分较大，导致上端按压开关和底端按压开关失灵。

优选的，所述导杆底端设置有波纹套，所述波纹套上端通过粘合胶粘贴在导杆上侧，所述波纹套底端通过粘合胶粘贴在滑竿底端。

波纹套用于对滑竿与导杆之间的空隙进行密封，避免水分通过滑竿与导杆之间的空隙进入控制盒内部，导致上端按压开关和底端按压开关失灵。

优选的，所述滑竿和浮板之间设置有侧支架，所述侧支架两端通过螺栓固定安装在滑竿一侧和浮板一侧。

侧支架与滑竿和浮板形成三角形，根据三角形具有稳定性的远离，使得滑竿与浮板之间安装的更加的稳定。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型，通过在水位降低或者升高时将会带动浮板向上或者向下移动，浮板在移动的过程中将会带动滑竿进行移动，水位较低时，滑竿向下移动，将会带动压板按压底端按压开关，控制外界水泵进行供水，当水位较高时，滑竿向上移动，将会带动压板按压上端按压开关，控制水泵关闭，便于对水渠内部进行自动供水；

2、本实用新型，侧支架与滑竿和浮板形成三角形，根据三角形具有稳定性的远离，使得滑竿与浮板之间安装的更加的稳定；

3、本实用新型，波纹套用于对滑竿与导杆之间的空隙进行密封，避免水分通过滑竿与导杆之间的空隙进入控制盒内部，导致上端按压开关和底端按压开关失灵。

附图说明

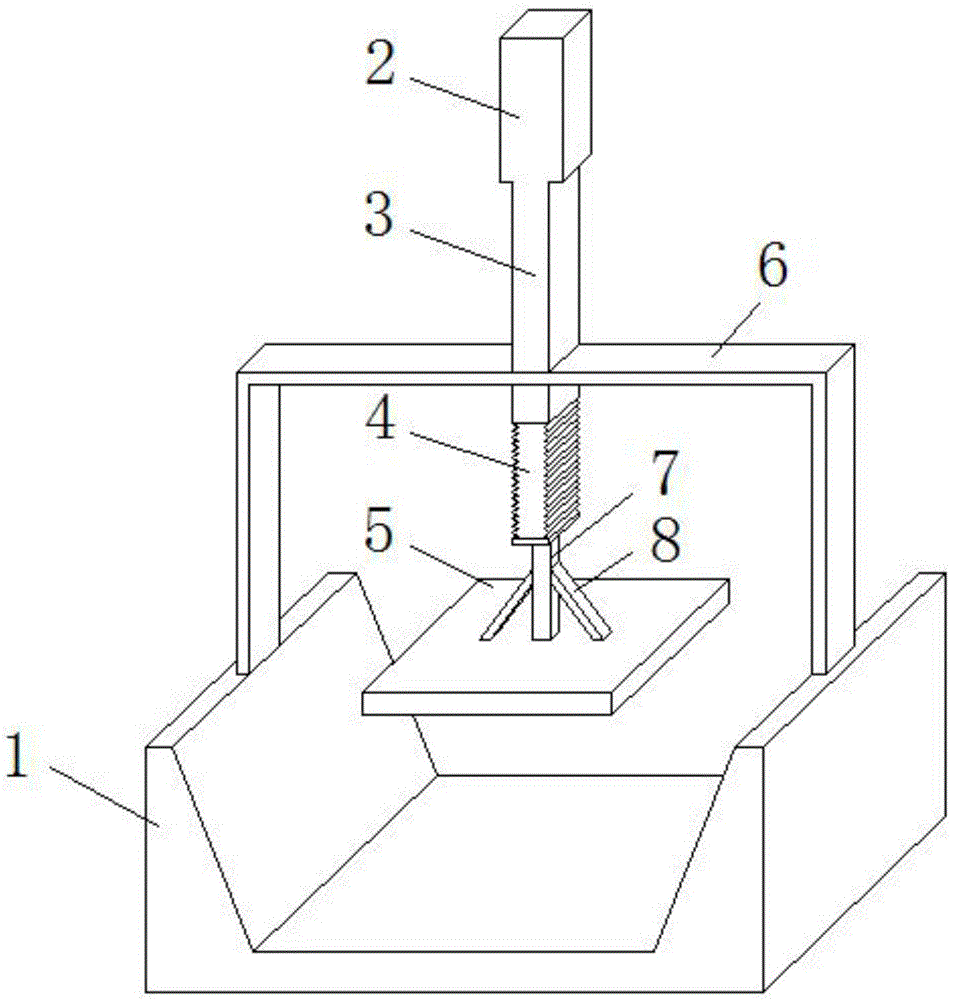

图1为本实用新型的结构示意图；

图2为本实用新型的底座安装盒切面结构示意图；

图3为本实用新型的导杆内部的结构示意图；

图4为本实用新型的浮板结构示意图；

图5为本实用新型的电力连接图。

图中：1、水渠；2、控制盒；3、导杆；4、波纹套；5、浮板；6、龙门架；7、滑竿；8、侧支架；9、上端按压开关；10、填料盒；11、压板；12、底端按压开关；13、滚轮；14、耐腐蚀塑胶层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种水利给排水智能水渠，如图1-5所示，包括水渠1、龙门架6和控制盒2，龙门架6位于水渠1上侧，龙门架6两侧底端通过螺栓固定安装在水渠1两侧，控制盒2位于龙门架6上侧，控制盒2底端设置有导杆3，控制盒2和导杆3均为中空设置，导杆3上侧通过螺栓固定安装在控制盒2底端，导杆3通过螺栓固定安装在龙门架6上侧，导杆3底端设置有滑竿7，滑竿7底端设置由浮板5，浮板5通过螺栓固定安装在滑竿7底端，滑竿7上侧穿过导杆3伸入控制盒2内部，滑竿7位于控制盒2内部段上侧设置有压板11，压板11底端焊接在滑竿7上侧，控制盒2上端设置有上端按压开关9，上端按压开关9通过螺栓固定安装在控制盒2上端，控制盒2底端两侧设置有底端按压开关12，底端按压开关12通过螺栓安装在控制盒2内部底端两侧，压板11上下两端与上端按压开关9和底端按压开关12相互触碰。

通过上述技术方案，水渠1用于对稻田进行供水，控制盒2用于对外界水泵的运行进行控制，导杆3用于对滑竿7的运行进行控制，浮板5通过自身的浮力带动滑竿7进行上下移动，龙门架6用于对控制盒2和导杆3进行固定，滑竿7用于带动压板11进行上下移动，上端按压开关9用于控制外界水泵关闭，压板11用于按压上端按压开关9和底端按压开关12，底端按压开关12用于控制外界水泵开启。

具体的，如图4所示，所示浮板5外侧设置有耐腐蚀塑胶层14，耐腐蚀塑胶层14通过粘合胶粘贴在浮板5外侧。

通过上述技术方案，耐腐蚀塑胶层14具有较强的耐腐蚀性，用于延长浮板5的使用寿命。

具体的，如图2和3所示，所示导杆3内部两端设置有滚轮13，滚轮13与导杆3之间旋转连接，滚轮13与滑竿7之间滚动连接。

通过上述技术方案，滚轮13能够将导杆3与滑竿7之间的滑动摩擦转变为滚动摩擦，减少滑竿7移动的阻力，增加滑竿7即压板11运动的灵敏性。

具体的，如图2所示，控制盒2一侧设置有填料盒10，填料盒10通过螺栓固定安装在控制盒2一端，填料盒10内部填充有干燥剂。

通过上述技术方案，填料盒10内部的干燥剂用于对控制盒2内部的空气进行干燥，避免控制盒2内部空气中水分较大，导致上端按压开关9和底端按压开关12失灵。

具体的，如图1所示，导杆3底端设置有波纹套4，波纹套4上端通过粘合胶粘贴在导杆3上侧，波纹套4底端通过粘合胶粘贴在滑竿7底端。

通过上述技术方案，波纹套4用于对滑竿7与导杆3之间的空隙进行密封，避免水分通过滑竿7与导杆3之间的空隙进入控制盒2内部，导致上端按压开关9和底端按压开关12失灵。

具体的，如图1所示，滑竿7和浮板5之间设置有侧支架8，侧支架8两端通过螺栓固定安装在滑竿7一侧和浮板5一侧。

通过上述技术方案，侧支架8与滑竿7和浮板5形成三角形，根据三角形具有稳定性的远离，使得滑竿7与浮板5之间安装的更加的稳定。

工作原理：安装时将龙门架6安装在水渠1上端两侧，将上端按压开关9和底端按压开关12与外界供水水泵进行连接，在水位降低或者升高时将会带动浮板5向上或者向下移动，浮板5在移动的过程中将会带动滑竿7进行移动，水位较低时，浮板5带动滑竿7向下移动，将会带动压板11按压底端按压开关12，控制外界水泵进行供水，当水位较高时，滑竿7向上移动，将会带动压板11按压上端按压开关9，控制水泵关闭，便于对水渠1内部进行自动供水。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
