技术领域

本实用新型涉及建筑施工技术领域，更具体的，涉及一种模板翘板装置技术领域。

背景技术

建筑主体结构的生成需要利用钢筋先塑模，然后在钢筋外部包围挡板，在浇筑混凝土，而在浇筑楼层时需要在下方支撑一个支撑架，而现有的支撑架还是单一结构，且不能进行调节，从而需要大量的支撑架用于支撑，这种方法在拆卸以及安装的时候尤为麻烦，且降低施工效率。

实用新型内容

本实用新型旨在于解决背景技术中提出的问题，从而提供一种承重墙浇筑模板翘板装置。

为实现上述目的，本实用新型提供如下技术方案：一种承重墙浇筑模板翘板装置，包括装置底座、卡接中空柱、内部卡接槽、卡接凹槽、卡接转盘、旋动转轴、转动把手、限位板、限位弹簧、卡接圆板、啮合齿轮、伸展卡接柱、啮合凸起、顶部支撑板、开孔和环形凸起，所述装置底座顶部表面固定连接有卡接中空柱，所述卡接中空柱内侧嵌套设置有内部卡接槽，所述内部卡接槽四周嵌套设置有卡接凹槽，所述卡接中空柱外侧表面固定连接有卡接转盘，所述卡接中空柱通过转轴固定连接有旋动转轴，所述旋动转轴底部表面贯穿设置有转动把手，所述转动把手左侧表面固定连接有限位板，所述限位板左侧表面固定连接有限位弹簧，所述转动把手左侧末端固定连接有卡接圆板，所述旋动转轴一侧通过转轴固定连接有啮合齿轮，且啮合齿轮位于卡接中空柱内部，所述卡接中空柱通过内部卡接槽卡接设置有伸展卡接柱，所述伸展卡接柱一侧表面固定连接有啮合凸起，且啮合凸起与啮合齿轮呈啮合设置，所述伸展卡接柱顶部表面固定连接有顶部支撑板，所述顶部支撑板顶部四周开孔设置有开孔，所述顶部支撑板顶部四周固定连接有环形凸起，且开孔位于环形凸起之间。

优选的，所述伸展卡接柱的轮廓与内部卡接槽相契合。

优选的，所述伸展卡接柱表面设置有凸起，且凸起与卡接凹槽呈卡接设置。

优选的，所述卡接转盘四周表面开孔设置有若干个卡接开孔，且卡接开孔与卡接圆板呈卡接设置。

优选的，所述环形凸起分布有若干个，且环形凸起之间呈套环设置，且环形凸起由橡胶材料制成。

优选的，所述旋动转轴和转动把手呈“L”状。

有益效果：

1、该种承重墙浇筑模板翘板装置设置有伸展卡接柱，伸展卡接柱的轮廓与内部卡接槽相契合，使用时将装置搬运至指定的位置，然后将伸展卡接柱从内部卡接槽拉出，与内部卡接槽相契合的伸展卡接柱伸展时更加的垂直，从而使得装置在支撑时更加的稳定，且由于伸展卡接柱表面设置有凸起，且凸起与卡接凹槽呈卡接设置，使得伸展卡接柱拉出后不易发生偏移，由于卡接转盘四周表面开孔设置有若干个卡接开孔，且卡接开孔与卡接圆板呈卡接设置，当伸展卡接柱拉出一定的距离后就会因为伸展卡接柱上部的重量下降，此时转动转动把手使得旋动转轴以转轴为中心转动，当旋动转轴转动时会带动转轴和啮合齿轮，而啮合齿轮转动会与啮合凸起啮合，这个过程将伸展卡接柱继续抬升，使得顶部支撑板顶住模板下方做一个支撑，这个过程使得装置整体的高度更加的灵活且便于调整，然后将转动把手向旋动转轴一侧顶进去，而卡接圆板则会卡接进卡接开孔中，而这个目的是固定转动把手，而转动把手固定不动后伸展卡接柱则无法下降，从而使得装置起到一个对模板固定支撑的作用。

2、其次，环形凸起分布有若干个，且环形凸起之间呈套环设置，且环形凸起由橡胶材料制成，分布有若干个的环形凸起的作用是起到一个增加顶部支撑板与模板下方摩擦系数的作用，使得装置支撑固定时不易发生偏移，且由于环形凸起由橡胶材料制成，橡胶材料质地柔软在挤压时会发生形变，从而进一步的减小顶部支撑板与浇筑模板之间的缝隙。

附图说明

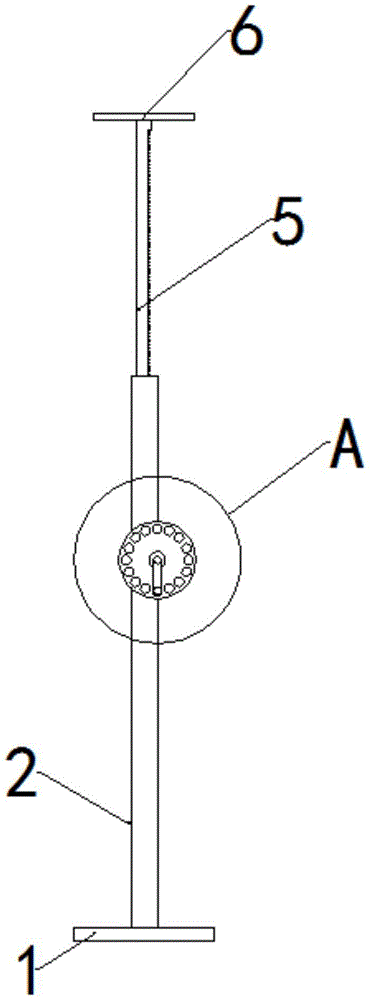

图1为本实用新型的整体正面结构示意图。

图2为本实用新型的卡接中空柱俯视结构示意图。

图3为本实用新型的图1的A处结构示意图。

图4为本实用新型的伸展卡接柱侧面结构示意图。

图5为本实用新型的旋动转轴侧面结构示意图。

图6为本实用新型的顶部支撑板俯视结构示意图。

图1-6中：1-装置底座，2-卡接中空柱，201-内部卡接槽，2011-卡接凹槽，3-卡接转盘，4-旋动转轴，401-转动把手，4011-限位板，4012-限位弹簧，4013-卡接圆板，402-啮合齿轮，5-伸展卡接柱，501-啮合凸起，6-顶部支撑板，601-开孔，602-环形凸起。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至6，本实用新型实施例中，一种承重墙浇筑模板翘板装置，包括装置底座1、卡接中空柱2、内部卡接槽201、卡接凹槽2011、卡接转盘3、旋动转轴4、转动把手401、限位板4011、限位弹簧4012、卡接圆板4013、啮合齿轮402、伸展卡接柱5、啮合凸起501、顶部支撑板6、开孔601和环形凸起602，装置底座1顶部表面固定连接有卡接中空柱2，卡接中空柱2内侧嵌套设置有内部卡接槽201，内部卡接槽201四周嵌套设置有卡接凹槽2011，卡接中空柱2外侧表面固定连接有卡接转盘3，卡接中空柱2通过转轴固定连接有旋动转轴4，旋动转轴4底部表面贯穿设置有转动把手401，转动把手401左侧表面固定连接有限位板4011，限位板4011左侧表面固定连接有限位弹簧4012，转动把手401左侧末端固定连接有卡接圆板4013，旋动转轴4一侧通过转轴固定连接有啮合齿轮402，且啮合齿轮402位于卡接中空柱2内部，卡接中空柱2通过内部卡接槽201卡接设置有伸展卡接柱5，伸展卡接柱5一侧表面固定连接有啮合凸起501，且啮合凸起501与啮合齿轮402呈啮合设置，伸展卡接柱5顶部表面固定连接有顶部支撑板6，顶部支撑板6顶部四周开孔设置有开孔601，顶部支撑板6顶部四周固定连接有环形凸起602，且开孔601位于环形凸起602之间。

本实施例中，旋动转轴4和转动把手401呈“L”状，呈“L”状的旋动转轴4和转动把手401使得手部更容易受力。

本实施例中，伸展卡接柱5的轮廓与内部卡接槽201相契合，使用时将装置搬运至指定的位置，然后将伸展卡接柱5从内部卡接槽201拉出，与内部卡接槽201相契合的伸展卡接柱5伸展时更加的垂直，从而使得装置在支撑时更加的稳定，且由于伸展卡接柱5表面设置有凸起，且凸起与卡接凹槽2011呈卡接设置，使得伸展卡接柱5拉出后不易发生偏移，由于卡接转盘3四周表面开孔设置有若干个卡接开孔，且卡接开孔与卡接圆板4013呈卡接设置，当伸展卡接柱5拉出一定的距离后就会因为伸展卡接柱5上部的重量下降，此时转动转动把手401使得旋动转轴4以转轴为中心转动，当旋动转轴4转动时会带动转轴和啮合齿轮402，而啮合齿轮402转动会与啮合凸起501啮合，这个过程将伸展卡接柱5继续抬升，使得顶部支撑板6顶住模板下方做一个支撑，这个过程使得装置整体的高度更加的灵活且便于调整，然后将转动把手401向旋动转轴4一侧顶进去，而卡接圆板4013则会卡接进卡接开孔中，而这个目的是固定转动把手401，而转动把手401固定不动后伸展卡接柱5则无法下降，从而使得装置起到一个对模板固定支撑的作用。

本实施例中，环形凸起602分布有若干个，且环形凸起602之间呈套环设置，且环形凸起602由橡胶材料制成，分布有若干个的环形凸起602的作用是起到一个增加顶部支撑板6与模板下方摩擦系数的作用，使得装置支撑固定时不易发生偏移，且由于环形凸起602由橡胶材料制成，橡胶材料质地柔软在挤压时会发生形变，从而进一步的减小顶部支撑板6与浇筑模板之间的缝隙。

在使用本实用新型一种承重墙浇筑模板翘板装置时，首先，检查设备是否完整，使用时将装置搬运至指定的位置，然后将伸展卡接柱5从内部卡接槽201拉出，当伸展卡接柱5拉出一定的距离后就会因为伸展卡接柱5上部的重量下降，此时转动转动把手401使得旋动转轴4以转轴为中心转动，当旋动转轴4转动时会带动转轴和啮合齿轮402，而啮合齿轮402转动会与啮合凸起501啮合，这个过程将伸展卡接柱5继续抬升，使得顶部支撑板6顶住模板下方做一个支撑，然后将转动把手401向旋动转轴4一侧顶进去，而卡接圆板4013则会卡接进卡接开孔中，而这个目的是固定转动把手401，而转动把手401固定不动后伸展卡接柱5则无法下降，在依靠顶部支撑板6顶向浇筑模板的底部，而环形凸起602的作用是起到一个增加顶部支撑板6与模板下方摩擦系数的作用，开孔601则是起到一个降低顶部支撑板6结构重量的作用，当浇筑完成后，将转动把手401脱出复位，而限位弹簧4012会反向顶向限位板4011，使得转动把手401更易脱出，在将伸展卡接柱5卡接进卡接中空柱2中，从而更加便于运输和存放。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
